TANDEM Serisi Sıralı Çift Dinamometre

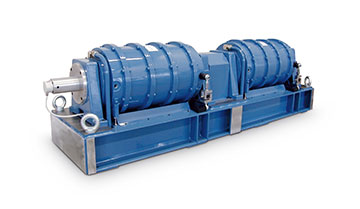

TANDEM serisi çift dinamometre, Magtrol’un girdap akımlı (WB serisi) ve manyetik toz frenli (PB serisi) dinamometrelerini ortak bir taban üzerinde, aynı eksende ve elektromanyetik bir kavramayla birbirine bağlayan sıralı bir yük sistemidir. İki frenleme teknolojisinin karakteristikleri birbirini tamamladığı için tek test düzeneği, sıfır hızdan yüksek devirlere kadar geniş bir çalışma aralığını kapsar. Magtrol TANDEM ailesi 13 modelden oluşur; maksimum tork 5 N·m ile 1 200 N·m, frenleme gücü 3 kW ile 140 kW arasında değişir.

TANDEM serisi çift dinamometre nasıl çalışır?

WB dinamometreleri hız arttıkça artan tork üretir ve anma hızında tepe torka ulaşır; yüksek hız ve orta-yüksek güç aralığındaki uygulamalar için uygundur. PB dinamometreleri ise sıfır hızda anma torkunu verir; düşük-orta hız ya da orta-yüksek tork aralığında çalışan uygulamalara uyar. PB’nin içindeki manyetik toz, bobinden geçen akımın oluşturduğu alanla özelliğini değiştirir ve rotor ile stator arasındaki sürtünmeyle yumuşak bir frenleme torku üretir. Test edilen elemanı duruşta yükleyerek kalkış torkunu belirlemek de mümkündür.

Sistemdeki her dinamometre kendi karakteristiğine göre bağımsız çalışabilir. Elektromanyetik kavrama, PB toz frenin maksimum hızında otomatik olarak devreden çıkar ve sıfır hızda yeniden devreye girer. Magtrol TANDEM sistemi PB’nin hız sınırının üzerinde çalışıyorsa kavrama ancak sistem tamamen durduğunda (0 rpm) yeniden devreye alınabilir. Her iki dinamometre de statorun içinden geçen bir su dolaşım sistemiyle soğutulur; bu soğutma 140 kW’a kadar güç değerlerine izin verir. Bütün TANDEM dinamometrelerinin su soğutmalı kullanılması gerekir.

Model grupları ve temel değerler

• TANDEM 43 (2 WB 43 + 1 PB 43 ve 2 WB 43 + 2 PB 43): 5 ve 10 N·m anma torku, 3 kW, 9 550 rpm anma hızı, 25 000 rpm maksimum hız; PB için kavramanın devreden çıktığı hız 4 000 rpm
• TANDEM 65 (2 WB 65 + 1 PB 65 ve 2 WB 65 + 2 PB 65): 25 ve 50 N·m, 12 kW, 5 730 rpm anma hızı, 18 000 rpm maksimum hız; kavrama devreden çıkış hızı 3 000 rpm
• TANDEM 115 (2 WB 115 + 1 PB 115 ve 2 WB 115 + 2 PB 115): 100 ve 200 N·m, 30 kW, 2 865 rpm anma hızı, 15 000 rpm maksimum hız; kavrama devreden çıkış hızı 3 000 rpm
• TANDEM 15 (2 WB 15 veya 4 WB 15 ile 1, 2 ya da 4 PB 15 kombinasyonları): 300, 600 ve 1 200 N·m, 2 WB 15 modellerinde 70 kW, 4 WB 15 modellerinde 140 kW, 2 390 rpm anma hızı, 7 500 rpm maksimum hız; kavrama devreden çıkış hızı 2 000 rpm

Yüksek güç ihtiyacının belirli bir hız aralığında olduğu durumlar için çift WB konfigürasyonu da vardır. Örneğin 2 WB 115 + 2 WB 115 modeli 200 N·m anma torku, 15 000 rpm maksimum hız ve 60 kW maksimum güç sunar. Aynı tabanda iki girdap akımlı dinamometre bulunduğundan bu modelde toz fren yoktur. Sürekli çalışmada (2 saat ve üzeri, sabit tork veya güçte) hem tork hem güç için %20 yedek bırakılması önerilir.

Öne çıkan özellikler

• 13 model, 5 N·m – 1 200 N·m maksimum tork ve 3 kW – 140 kW frenleme gücü
• Entegre tork ölçümü; boyuta ve sistem konfigürasyonuna bağlı olarak tam skalada ±%0,3 ile ±%0,5 doğruluk
• Şoksuz, kararlı frenleme torku ve düşük atalet momenti
• Saat yönünde ve saat yönünün tersinde çalışma imkânı
• Standart optik hız sensörü: TANDEM 43’te 30 PPR, TANDEM 65, 115 ve 15’te 60 PPR enkoder
• Talep üzerine özel tasarım seçeneği

Nerelerde kullanılır?

Test tezgâhlarına monte edilen sistem; elektrik motorları, servomotorlar, dişli motorlar, redüktörler, pnömatik ekipman, hidrolik transmisyon sistemleri ve marş motorları üzerinde performans ve dayanıklılık testlerine olanak tanır. Hem düşük devirde yüksek tork hem de yüksek devirde yüksek güç gereken motor testlerinde, iki ayrı dinamometre kurmak yerine tek bir sıralı düzenek kullanılabilir.

Sisteme entegrasyon

Dinamometreler Magtrol’un elektronik modülleriyle tamamlanır: DES serisi güç kaynakları, tork ve hız sinyallerini DSP 7000 kontrolcüsüne bağlayan TSC 401 şartlandırıcı ve USB ile, isteğe bağlı olarak IEEE-488 veya RS-232 arayüzüyle bilgisayar kontrolü sağlayan DSP 7000 programlanabilir dinamometre kontrolcüsü. M-TEST yazılımı rampa, eğri, manuel, geçti/kaldı, serbest duruş ve aşırı yükte devreye girme testlerini yürütür. Daha yüksek tork doğruluğu gerekiyorsa test edilen cisim ile dinamometre arasına TS veya TM serisi bir tork transdüseri ya da TF serisi tork flanşı takılabilir; bu durumda tork doğruluğu %0,1 olarak verilmiştir. Üretici Magtrol ayrıca anahtar teslim özel motor test sistemleri de sunmaktadır.

TANDEM’i oluşturan teknolojileri ayrı ayrı incelemek için WB Serisi Eddy Current Dinamometre ve PB Serisi Manyetik Tozlu Fren Dinamometresi sayfalarına bakabilirsiniz. Daha düşük güçlü, sürtünmesiz frenleme gerektiren testlerde HD Serisi Histerezis Dinamometre alternatif olabilir. Diğer seçenekler için dinamometreler kategorisine göz atın.

Test edeceğiniz motorun tork, devir ve güç aralığına uygun TANDEM serisi çift dinamometre konfigürasyonunu seçmek için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
