WB 23 / WB 27 Yüksek Hızlı Eddy Current Dinamometre

WB 23 WB 27 yüksek hızlı dinamometre, Magtrol tarafından çok yüksek hızlı motorlar ile dişçilik ve cerrahi alet test uygulamaları için tasarlanmış girdap akımlı (eddy current) bir fren serisidir. İki model aynı mekanik yapıyı paylaşır: WB 23 80 mN·m, WB 27 ise 150 mN·m tork sağlar; ikisi de 100 000 rpm’e kadar çalışır ve 250 W sürekli güç verir. Frenleme torku dönüş hızıyla orantılı olduğundan anma torkuna anma hızında ulaşılır. Bu nedenle seri, yüksek devirde tam frenleme gücü gereken testlerde öne çıkar.

WB 23 WB 27 yüksek hızlı dinamometre nasıl çalışır?

Girdap akımlı fren tipi, 100 000 rpm’e kadar dönen motorları test etmek için özel olarak tasarlanmıştır; yüksek hızda tam frenleme gücü sağlar. Rotor boyutları küçük olduğu için atalet düşüktür. Magtrol WB 23 freni soğutması, dinamometre gövdesi içindeki hava akışıyla yapılır. Bir PT sıcaklık sensörü fren sıcaklığını sürekli izler ve aşırı ısınma riskinde DSP 7000 kontrol birimini uyararak fren uyarma akımının kesilmesini sağlar.

Tork, stator üzerine yerleştirilmiş bir reaksiyon torku transdüseriyle ölçülür ve tork ölçüm doğruluğu tam skalanın ±%0,2’sidir. Hız, optik sensör ve 2 PPR (devir başına iki darbe) enkoder ile 10 000 – 100 000 rpm aralığında, DSP 7000 kullanıldığında tam skalanın ±%0,06’sı doğrulukla ölçülür. 2 PPR enkoder nedeniyle sistem 10 000 rpm’in altında hassas kapalı çevrim kontrol için uygun değildir.

WB 23 ve WB 27 arasındaki farklar

• WB 23: 80 mN·m; 250 W sürekli (anma hızı 30 000 rpm), 400 W 180 s (50 000 rpm), 500 W 120 s aralıklı (60 000 rpm)
• WB 27: 150 mN·m; 250 W sürekli (anma hızı 16 000 rpm), 500 W 180 s (32 000 rpm), 1 000 W 45 s aralıklı (63 000 rpm)

Her iki modelde azami hız 100 000 rpm’dir; 100 000 rpm’de enerjisiz sürükleme torku 2 mN·m olarak verilmiştir. Daha yüksek tork gerektiren testlerde WB 27, daha düşük torklu ve çok yüksek devirli küçük motorlarda WB 23 seçilir.

Öne çıkan özellikler

• Düşük atalet ve çok düşük artık tork
• Kararlı ve düzgün frenleme torku
• Sürtünmeyi en aza indirmek ve tork okuma doğruluğunu korumak için hava yataklı ölçüm sistemi
• Tork ve hız ölçümünü yapan dahili elektronik
• Sıcaklık sensörüyle aşırı ısınma koruması

Hava girişinin mutlaka dahil olan hava filtreleme ve kurutma kiti üzerinden bağlanması gerekir. Önerilen hava kalitesi ISO 8573.1 Sınıf 3, hava debisi 7–10 l/dk, basınç 4–5 bar’dır (en çok 6 bar). Besleme gerilimi 90–230 VAC’dir. Ağırlık kısa taban plakasıyla yaklaşık 18 kg, uzun taban plakasıyla yaklaşık 21 kg’dır.

Sisteme entegrasyon

Magtrol WB 23 ve WB 27, gerekli uyarma akımını sağlamak ve test sisteminin kapalı çevrim kontrolünü yapmak için Magtrol DSP 7000 programlanabilir dinamometre kontrol birimiyle kullanılmalıdır. DSP 7000 ölçülen torku, dönüş hızını ve mekanik gücü gösterir, kullanıcı tanımlı limitler için dahili alarm sistemi sunar ve saniyede 500’e kadar okuma yapar. Bilgisayar bağlantısı USB ile, isteğe bağlı olarak IEEE-488 (GPIB) veya RS-232 ile kurulur.

Veri toplama için Windows tabanlı M-TEST yazılımı kullanılır. M-TEST, rampa, eğri, manuel, geçti/kaldı, serbest duruş (coast) ve aşırı yükte devre dışı kalma (overload to trip) testlerini yapar; 63 parametreye kadar hesaplama ve grafik sunar, veriler tablo veya grafik olarak saklanıp yazdırılabilir ve elektronik tabloya aktarılabilir. Motor verimi ölçülecekse tek veya üç fazlı bir güç analizörü sisteme eklenebilir; Magtrol 7500 serisi güç analizörleri ve sıcaklık test donanımı bu amaçla entegre edilebilir.

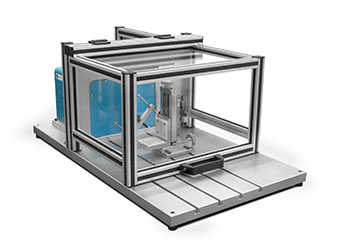

Motoru sabitlemek ve merkezlemek için AMF serisi ayarlanabilir motor bağlama aparatları (en fazla 101 mm çaplı motorlar) ve kuplaj olarak yüksek hızlı eddy current dinamometreler için önerilen MIC-1-0018 seçeneği mevcuttur. Kısa ve uzun taban plakası seçenekleri vardır; polikarbonat camlı koruma kapağı isteğe bağlıdır ve kapakla birlikte azami motor çapı 80 mm’dir.

Nerelerde kullanılır?

Magtrol WB 23 serisi, çok yüksek hızlı motorlar ile dişçilik ve cerrahi alet test uygulamaları için tasarlanmıştır. Küçük boyutlu, yüksek devirli motorların tork-hız ve güç karakteristiklerinin çıkarıldığı laboratuvar ve üretim testlerinde kullanılır.

Ne zaman tercih edilir?

Test edilecek motor 10 000 rpm’in üzerinde ve 100 000 rpm’e kadar çalışıyorsa Magtrol WB 23 ve WB 27 uygun adaylardır. Daha büyük gövdeli yüksek hızlı seçenekler için WB 32 Serisi Yüksek Hızlı Eddy Current Dinamometre, daha yüksek devirler için MSD Mega Speed Ultra Yüksek Hızlı Dinamometre incelenebilir. Genel girdap akımlı seçenekler için WB Serisi Eddy Current Dinamometre sayfasına, tüm seçenekler için Dinamometreler kategorisine bakabilirsiniz.

Motorunuza uygun WB 23 WB 27 yüksek hızlı dinamometre ve kontrol birimi konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
