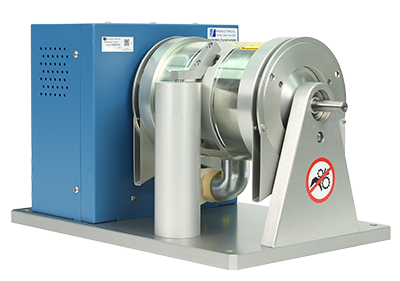

HD Serisi Histerezis Dinamometre

HD serisi histerezis dinamometre, Magtrol’ün motor testlerinde yük uygulamak için geliştirdiği histerezis frenli dinamometre ailesidir. Magtrol HD serisi, düşük ve orta güç aralığında (en fazla 14 kW kesintili görev) motorları serbest dönüşten kilitli rotora kadar test etmek için kullanılır. 16 standart model, maksimum 18 mN·m ile 56,5 N·m arasındaki tork aralığını kapsar. Doğruluk tam ölçeğin ±%0,25’i kadardır ve boyuta ile sistem konfigürasyonuna bağlıdır.

HD serisi histerezis dinamometre nasıl çalışır?

Magtrol HD dinamometrelerinde güç, histerezis fren sistemiyle sürtünmesiz biçimde sönümlenir. Fren iki ana parçadan oluşur: ağsı bir kutup yapısı ve özel çelikten rotor/mil düzeneği. İki parça birbirine geçmiştir ama fiziksel temas etmez. Kutup yapısı enerjilenmediği sürece kavrama kovası mil yatakları üzerinde serbestçe döner. Alan bobininden kutup yapısına manyetize edici kuvvet uygulandığında hava boşluğu bir akı alanına dönüşür, rotor manyetik olarak tutulur ve frenleme etkisi oluşur.

Bu yapının pratik sonucu şudur: tork oluşturmak için devir gerekmez. Fren, sıfır devirde de tork geliştirebilir. Bu nedenle motorun yüksüz çalışmadan kilitli rotora kadar tüm rampası tek düzenekte test edilebilir.

Öne çıkan özellikler

• 16 standart model; maksimum tork 2,5 oz·in ile 500 lb·in (18 mN·m – 56,5 N·m) arasında
• Mil hızından bağımsız, hassas tork yükleme
• Doğruluk: ±%0,25 (tam ölçek)
• Hava akış sensörü: aşırı ısınmaya ve operatör hatasına karşı koruma
• Standart tork birimi SI; İngiliz ve Metrik birimler talep üzerine sunulur
• Standart -5C modellerde 5 V çıkış
• Kolay kalibrasyon
• Özel tork ve hız gereksinimleri için özel dinamometre yapılabilir
• 14 yüksek hız modeli mevcuttur (HD-800 ve HD-805 için yüksek hız versiyonu yoktur)

Model seçimi: tork, hız ve güç

Doğru modeli seçmek için test edilecek motorun maksimum torku, hızı ve gücü belirlenmelidir. Seçim önce maksimum torka göre yapılır; bu değer yalnız anma torkunu değil, kilitli rotor ve devrilme torkunu da kapsamalıdır. Maksimum hız, serbest veya hafif yüklü çalışmada güvenle ulaşılabilecek değerdir; tam fren torkunun uygulanabileceği hızı göstermez. Maksimum güç değeri ise frenin ısıyı dağıtma kapasitesini belirttiği için seçimde en önemli ölçüttür. Absorbe edilen güç, uygulanan tork ile motorun devrinin çarpımıyla orantılıdır. Isıyı atabilme yeteneği yükün ne kadar süre uygulandığına bağlıdır; bu yüzden güç değerleri hem sürekli çalışma hem de en fazla 5 dakikalık yük altı çalışma için verilir.

• HD-106: 0,018 N·m, 30.000 rpm, 35 W
• HD-100: 0,08 N·m, 25.000 rpm, 75 W
• HD-400: 0,28 N·m, 25.000 rpm, 200 W
• HD-500 / HD-510: 0,85 N·m, 25.000 rpm, 400 W / 750 W
• HD-505 / HD-515: 1,7 N·m, 25.000 rpm, 800 W / 1.500 W
• HD-700 / HD-710: 3,10 N·m, 25.000 rpm, 700 W / 1.500 W
• HD-705 / HD-715: 6,20 N·m, 25.000 rpm, 1.400 W / 3.400 W
• HD-800 / HD-810: 14 N·m, 12.000 rpm, 2.800 W / 3.500 W
• HD-805 / HD-815: 28 N·m, 12.000 rpm, 5.300 W / 7.000 W
• HD-825: 56,5 N·m, 8.000 rpm, 14.000 W

Soğutma ve besleme

Fren soğutması modele göre konveksiyonla (harici kaynak gerekmez), basınçlı havayla veya özel fanla yapılır. Basınçlı hava kullanan modellerde hava kullanıcı tarafından sağlanır; regülatör ve filtre paketi standart gelir. Fanlı modellerde fan pakete dahildir: HD-710, HD-715 ve HD-810 BL-001, HD-815 BL-002 fan ile gelir, HD-825 ise iki fren seti için iki BL-002 kullanır. Besleme gerilimi 120 V veya 240 V AC olarak seçilebilir.

Sisteme entegrasyon

Magtrol HD dinamometreleri Magtrol DSP 7010 dinamometre kontrolörü ile kullanılır. Açık çevrimli yapıda dinamometre ve kontrolör hızlı geçti/kaldı testleri için yeterlidir; üretim hattı ve giriş kontrolünde sık tercih edilir. Kontrolör tork, hız ve mekanik gücü gösterir, USB veya IEEE-488 arayüzüyle PC’den kontrol edilebilir ve saniyede 500 okumaya kadar çıkar. Kapalı çevrimli sistemde veriler LabVIEW ile yazılmış M-TEST yazılımıyla PC’de toplanır; sonuçlar tablo veya grafik olarak saklanabilir, yazdırılabilir ve elektronik tabloya aktarılabilir.

Motor verimi ölçülecekse Magtrol Model 7500 tek veya üç fazlı güç analizörü sisteme eklenir. Bu analizör DC’den 80 kHz’e kadar volt, amper, watt ve güç faktörü gibi büyüklükleri ölçer. HD-8XX modelleri için T-yuvalı taban plakası seçeneği, AMF-3 ayarlanabilir motor tutucularla birlikte kullanılabilir. Düşük devirli motorlar için ek enkoder seçenekleri vardır.

Nerelerde kullanılır?

HD serisi histerezis dinamometre; test laboratuvarlarında, muayene istasyonlarında ve üretim hatlarında küçük ve orta boy elektrikli, pnömatik ve hidrolik motorların ve içten yanmalı motorların testinde kullanılır. Üretici; beyaz eşya, otomotiv, havacılık, bilgisayar, HVAC, bahçe makineleri, tıp ve diş hekimliği, elektrik motoru, ofis ekipmanları ve el aletleri sektörlerini örnek verir.

Ne zaman başka bir fren tipi düşünülmeli?

Üretici üç fren tipi sunar. Yüksek hız veya yüksek sürekli güç gerekiyorsa WB Serisi Eddy Current Dinamometre daha uygundur. WB frenlerin torku hızla orantılı gelişir, su soğutmalıdır ve 65.000 rpm’e kadar hız ile 140 kW’a kadar sürekli yük için tasarlanmıştır. Düşük devirli uygulamalarda ise PB Serisi Manyetik Tozlu Fren Dinamometresi nominal torkunu duruş halinde de verir. Üretici Magtrol, bu ailelerle toplam 50’den fazla standart model sunduğunu belirtir. Tüm seçenekleri Dinamometreler kategorisinde inceleyebilirsiniz.

Motorunuzun tork, hız ve güç gereksinimine uygun HD serisi histerezis dinamometre modelini seçmek ve sistem konfigürasyonunu belirlemek için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
