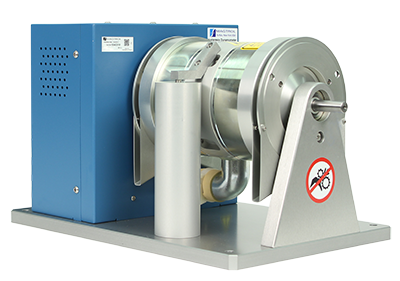

ED Serisi Motor Dinamometresi
ED Serisi motor dinamometreleri, küçük benzinli motorların yüksek performanslı test edilmesi için tasarlanmıştır. Histerezis freni sayesinde devirden bağımsız tork sağlar ve 0 rpm’de tam yük verebilir.
- ±0,25 % tam ölçek doğruluk
- Yüksek titreşim koşullarına dayanıklı tasarım
- Manuel veya PC tabanlı kontrol imkânı
- NIST izlenebilir kalibrasyon sertifikası dahil
Teknik Döküman : ed-series_EN.pdf
ED Serisi motor dinamometreleri, küçük benzinli motor üreticileri ve kullanıcıları için yüksek performanslı motor testi imkânı sunar. Magtrol’un motor dinamometreleri, içten yanmalı motor testlerinin doğasında bulunan şiddetli ve yüksek titreşim koşullarına göre tasarlanmıştır. Motor dinamometreleri, Magtrol’un histerezis dinamometre serisinin bir parçasıdır; bu sayede yüksek doğruluk (±0,25 % tam ölçek) sağlar ve manuel veya PC tabanlı bir dinamometre kontrol birimi ile kontrol edilebilir.
Çalışma Prensibi
ED Serisi motor dinamometreleri, motor yükünü Magtrol’un histerezis freni ile sağlar. Histerezis freni, devirden bağımsız tork sağlar; 0 rpm’de bile tam yük verebilir. Sürtünmesiz tork üretimi sayesinde yataklar dışında aşınan parça yoktur ve düşük bakım gerektirir. Bu özellikler, yüksek tekrarlanabilirlik ve uzun çalışma ömrü sunar.
Öne Çıkan Özellikler
- ±0,25 % tam ölçek doğruluk
- Devirden bağımsız tork, 0 rpm’de tam yük
- Yüksek tekrarlanabilirlik
- Sürtünmesiz tork, yataklar dışında aşınan parça yok
- Uzun çalışma ömrü, düşük bakım
- NIST izlenebilir kalibrasyon sertifikası ve kalibrasyon kolu dahil
Kullanım Alanları
ED Serisi motor dinamometreleri, CARB ve EPA Temiz Hava Düzenlemeleri kapsamındaki emisyon testleri için idealdir. Üretim hattında, gelen muayenede veya Ar-Ge laboratuvarında üstün performans sunar.
Teknik Özellikler
| Ürün Ailesi | Dinamometre |
| Marka | Magtrol |
| Model | Torque Range (Metric) | Torque Range (Metric) | Maks. Hız (rpm) | Maks. Güç (5 dk) (W) | Maks. Güç (sürekli) (W) |
|---|---|---|---|---|---|
| ED-715-5N | 6.20 N·m | 55.0 lb·in | 25,000 | 3400 | 3000 |
| ED-815-5N | 28.0 N·m | 250.0 lb·in | 12,000 | 7000 | 6000 |
| Model | BL-001 (in) | BL-001 (mm) | BL-001 (in) | BL-002 (mm) |
|---|---|---|---|---|
| ØA | 6 | 152 | 6 | 152 |
| B | 11 | 279 | 11 | 279 |
| C | 6 | 152 | 6 | 152 |
| D | 8 | 203 | 15 | 381 |
| E | 4 | 102 | 4 | 102 |
| F | 8 | 203 | 12 | 305 |
| G | 1 | 25 | 1 | 25 |
| Ağırlık | 8.5 lb | 3.9 kg | 18 lb | 8.1 kg |
| Model | Gerilim | VA | Style | Rating |
|---|---|---|---|---|
| BL-001 | 120 V | 600 | UL/CSA | 6.30 A | 250 V | SB |
| BL-001A | 240 V | 500 | IEC | 3.15 A | 250 V | T |
| BL-002 | 120 V | 1,000 | UL/CSA | 15.00 A | 250 V | SB |
| BL-002A | 240 V | 1,000 | IEC | 6.30 A | 250 V | T |
Teknik Döküman
Teknik Döküman : ed-series_EN.pdf
- Model seçiminiz teklif talebinize otomatik eklenir; aksesuar ve konfigürasyon teklifte netleştirilir.
