Micro Dyne Mikro Motor Test Sistemi

Micro Dyne mikro motor test sistemi, minyatür ve mikro (düşük torklu) motorların performansını ölçmek için tasarlanmış, kutudan çıktığı gibi kullanıma hazır komple bir test sistemidir. Magtrol’un dinamometre tasarımı ve tork ölçümü alanındaki 50 yılı aşkın deneyimiyle geliştirilen sistemde 2,0 mN·m’lik tork 0,0004 mN·m çözünürlükle ayırt edilebilir. Müşterinin temin etmesi gereken yalnızca bir dizüstü ya da masaüstü bilgisayar ile motor besleme kaynağıdır.

Micro Dyne mikro motor test sistemi neleri ölçer?

Magtrol Micro Dyne sistemi, test edilen motorun tork, hız, akım, gerilim, beygir gücü, verim, giriş gücü (W) ve çıkış gücü (W) değerlerini ölçer veya hesaplar. Hız bilgisi, yansımalı bir fiber optik hız sensörüyle alınır: rotor üzerindeki her yuva sensörün önünden geçerken bir elektronik darbe üretir ve bu darbeler rpm değerine dönüştürülür. Tork ise histerezis frenin sarkaç düzeneğinin açısından belirlenir; motorun ürettiği burulma kuvveti frenin rotor-mil grubuna uygulanır ve tepki torku sistem yazılımı tarafından yorumlanır.

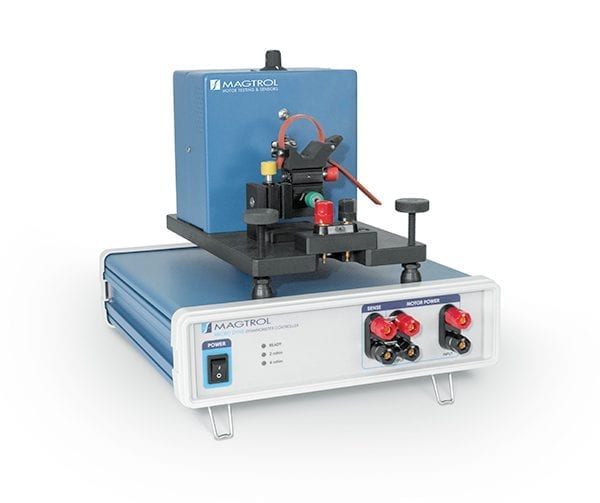

Sistemin bileşenleri

• Histerezis dinamometre: Magtrol’un histerezis frenleme sistemiyle gücü yutar. Tork oluşturmak için hıza ihtiyaç duymadığından serbest dönüşten kilitli rotora kadar tam bir motor rampası yapılabilir. Taban plakasında yatay ayar ayakları ve motor besleme terminalleri bulunur.
• Motor bağlama aparatı: 5–30 mm çaplı motorlar, birlikte verilen adaptörlerle takılır. XYZ tablası her eksende ±5 mm ayar aralığı sağlar; hareket çözünürlüğü 0,005 mm, tek tur başına ilerleme 0,318 mm’dir. Motor, tırtıllı kam kavramalı lastik bir kayışla sıkıştırılır.
• Elektronik ünite: Dinamometre kontrolcüsü, DC wattmetre, güç rölesi ve USB arayüzü tek kutuda birleşir. DSP teknolojisiyle yüksek hızlı veri toplama ve dinamometrenin bilgisayardan tam kontrolü sağlanır.
• Yazılım ve aksesuarlar: Motor test yazılımı, kalibrasyon yazılımı, tüm bağlantı kabloları ve 5 g ile 10 g’lık kalibrasyon ağırlıkları pakete dahildir.

Teknik özellikler

• Tork: Dinamometrenin arka erişim panelinden 2,0 mN·m ve 4,0 mN·m ayarları arasında geçiş yapılabilir; doğruluk iki ayarda da aynıdır. Tork doğruluğu tam skalanın %1’inden iyidir.
• Hız: En fazla 100.000 rpm; hız doğruluğu okunan değerin %0,02’sinden iyidir. Magtrol Micro Dyne sistemi yüksek hızlar için optimize edildiğinden ölçülebilen en düşük hız 50 rpm’dir, bunun altında hız değeri sıfır okunur.
• Güç: 4 W (5 dakikalık ve sürekli çalışma için); atalet 5,43 × 10⁻⁴ kg·cm². Sürekli güçte 4 saate kadar çalışmak kabul edilebilir; uzun süreli sürekli görevde bileşen sıcaklıklarının 100 °C’nin altında tutulması gerekir.
• Motor ölçüleri: Çap 5–30 mm, uzunluk 5–50 mm, mil çapı 0,75–3 mm, azami yük 100 g.
• DC güç ölçümü: İzole ±5 A akım girişi ve ±30 VDC gerilim girişi; her ikisinde ±(%0,1 okunan değer + %0,2 aralık) doğruluk. Dönüşüm hızı saniyede 15, güç doğruluğu VA aralığının %0,4’ü; izolasyon toprağa karşı 50 VDC, kanallar arası 100 VDC.
• Besleme: 85–250 VAC, 50/60 Hz, 10 VA; sigorta 5 × 20 mm, IEC 500 mA 250 V T.
• Çevre: Dinamometre ve elektronik ünite için 0 °C ile +70 °C, %60’ın altında bağıl nem (yoğuşmasız); EMC bakımından IEC 61326:2002’ye uygun.
• Ağırlık: Dinamometre 4,2 kg, elektronik ünite 1,5 kg.

Test yazılımı ve yöntemleri

Windows işletim sistemleriyle çalışan M-TEST 7 yazılımı kullanıcı tarafından yapılandırılabilen üç test yöntemi sunar. Rampa yönteminde ortalama aşağı/yukarı rampa ya da atalet düzeltme faktörlü aşağı rampa seçilebilir; serbest dönüş ve kilitli rotor verileri ekstrapolasyonla, belirli hız veya tork noktaları interpolasyonla elde edilebilir. Eğri yönteminde hız, tork, akım, giriş ve çıkış gücü ile açık çevrim parametreleri test edilir; örnekleme hızı ayarlanabilir ve bir yük noktasından diğerine adım ya da rampa ile geçilebilir. Geçti/Kaldı yönteminde akım, giriş gücü, hız, tork ve çıkış gücü, kullanıcının tanımladığı limitlerle karşılaştırılır. Veriler tablo veya grafik olarak saklanabilir, görüntülenebilir, yazdırılabilir ve bir elektronik tabloya aktarılabilir.

Nerelerde kullanılır?

Magtrol Micro Dyne, düşük tork ve yüksek hızlı uygulamalarda kullanılan minyatür ve mikro motorların kapalı çevrim testi için tasarlanmıştır. Fırçalı ve fırçasız DC motorlar, dişli motorlar, fırçasız DC servo motorlar, titreşim motorları ve minyatür hava motorları test edilebilen motor alt türleri arasındadır. Bu motorlar tıbbi ve laboratuvar ekipmanları, robotik ve otomasyon, oyuncaklar, el tipi iletişim cihazları, ses/görüntü ekipmanları, optik ve fotonik, havacılık ve savunma, güvenlik ve enstrümantasyon ile endüstriyel makinelerde yer alır. Test laboratuvarlarında, muayene istasyonlarında ve üretim hattında kullanılabilir.

Seçim notları

Micro Dyne yalnızca 2,0 veya 4,0 mN·m aralığındaki motorlar için uygundur. Daha yüksek torklu motorlar için histerezis frenli HD Serisi Histerezis Dinamometre gibi seçenekleri ve diğer modelleri Dinamometreler kategorisinde inceleyebilirsiniz. Komple çözümler için Motor Test Sistemleri kategorisine de göz atabilirsiniz. Ürün, ABD ve İsviçre’de merkezleri bulunan Magtrol tarafından üretilir.

Motorunuzun tork ve hız aralığına uygun Micro Dyne mikro motor test sistemi yapılandırması için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
