os4200 Sıcaklık Probu

os4200 sıcaklık probu, fiber Bragg ızgarası (FBG) teknolojisine dayanan, sızdırmaz paslanmaz çelik tüp içinde sıcaklığı optik olarak ölçen bir sensördür. Luna os4200 ailesi üç versiyondan oluşur: os4210, os4230 ve os4280. Fiberi tüpe tutturan epoksi bulunmadığı için uzun vadeli kararlılık tasarım gereği sağlanır. Geleneksel termokupllarla yan yana karşılaştırmalarda eşit duyarlılık ve doğruluk sunarken saniyenin altında tepki süresi, daha geniş çalışma aralığı, kalibrasyon gerektirmeme ve EMI gürültüsünün olmaması gibi avantajlar sağlar.

os4200 sıcaklık probu nasıl çalışır?

Luna os4200 sensörünün içindeki Bragg ızgarasının yansıttığı dalgaboyu sıcaklıkla birlikte kayar. Sıcaklık duyarlılığı yaklaşık 10 pm/°C’dir (±1,7 pm/°C). Üretici her sensörle birlikte, dalgaboyu bilgisini sıcaklığa çevirmek için gereken kalibrasyon katsayılarını içeren bir Sensor Information Sheet verir. ENLIGHT Sensing Software ise büyük sensör ağları için bu hesabı yapan, veriyi kaydeden, gösteren ve ileten bir araç sunar. Luna os4200 sensörünün dalgaboyu bilgisi bir optik sorgulayıcı ile okunur.

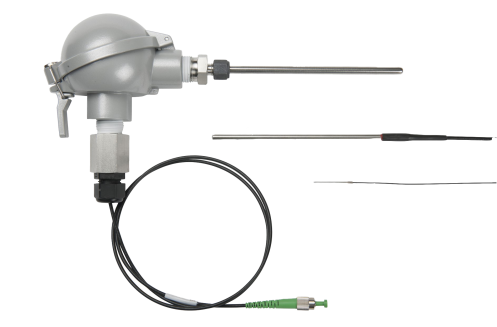

Üç versiyon: os4210, os4230 ve os4280

Aile, farklı saha koşullarına uygun üç paket seçeneği sunar. Cevap süresi, suda (100 °C) toplam sıcaklık düşüşünün %63’üne ulaşma süresi olarak tanımlanır.

• os4210 (sensör probu): küçük prob yapısı; cevap süresi 0,3 saniye. Kurulum esnekliği ile saniyenin altında tepki gereken yerler için tasarlanmıştır.
• os4230 (sağlamlaştırılmış metalik prob): zırhlı kablolu 316 prob; cevap süresi 1,5 saniye. Zırhlı kablo ve korumalı konnektörleriyle geleneksel termokupllar gibi çalışan bir paket sunar.
• os4280 (termokupl başlıklı prob): alüminyum termokupl başlıklı 316 prob; cevap süresi 8,5 saniye.

Muhafaza malzemesi seçeneklerinde 302 paslanmaz çelik ve 316 prob (zırhlı kablolu veya alüminyum kafalı) yer alır. Montaj; yerleştirme veya yapıştırma, 3/16″ ya da 1/4″ manşon vidalı bağlantı ile yapılabilir.

Teknik özellikler

• Çalışma aralığı: -40 ile 120 °C; -70 ile 275 °C seçeneği mevcut. Kalibrasyon aralıkları: standart -40/120 °C, yüksek 20/275 °C, genişletilmiş -70/275 °C
• Doğruluk: standart kalibrasyonda uzun vadede 1,0 °C, kısa vadede tipik 0,6 °C; premium (opsiyonel) kalibrasyonda uzun vadede 0,5 °C, kısa vadede tipik 0,2 °C. Değerler 275 °C’de 1.100 saat bekletmeye dayanır; mutlak doğruluk sorgulayıcı cihazın kabiliyetine de bağlıdır
• Dalgaboyu: standart olarak 1460–1620 nm arasında 4 nm aralıklarla (±1 nm)
• Optik özellikler: tepe yansıma >%70, FWHM (-3 dB) 0,25 nm (±0,05 nm), izolasyon >15 dB (merkez dalgaboyunun ±0,4 nm çevresinde)
• Fiber ve kablo: SMF28 uyumlu fiber, her uçta 1 m (±10 cm) kablo, minimum bükülme yarıçapı 17 mm, 0,9 mm cam elyaf örgü (opsiyonel) veya 3 mm zırhlı kablo
• Kablo sıcaklık dayanımı: -40 ile 250 °C; FC/APC konnektörlerde -40 ile 80 °C
• Sonlandırma: sonlandırmasız, FC/APC konnektör veya koruma bağlantı parçalı FC/APC konnektör

Üreticinin ifadesine göre ürün, benzer elektronik gage’ler için kullanılan sıkı standartlara göre nitelendirilmiştir ve Micron Optics’in patentli mikro opto-mekanik teknolojisini kullanır. ENLIGHT sensör şablonlarında yer aldığı için optik değerlerin mekanik büyüklüğe dönüşümü hızlı yapılır.

Nerelerde kullanılır?

Üretici os4200 sıcaklık probunu zorlu ortamlar için uygun olarak niteler. Datasheet’te şu alanlar sayılır:

• Yapılar: köprüler, barajlar, tüneller, madenler, binalar, petrol platformları
• Enerji: rüzgâr türbinleri, petrol kuyuları, boru hatları, nükleer reaktörler, jeneratörler
• Ulaşım: demiryolları, trenler, karayolları, özel araçlar, vinçler
• Deniz araçları: gövde, güverte, kargo konteynerleri
• Havacılık: gövde yapıları, kompozit yapılar, rüzgâr tünelleri, statik ve dinamik testler

Sisteme entegrasyon

Luna os4200, tek başına kullanılabildiği gibi bir FBG sensör dizisinin sonuna seri olarak da eklenebilir. Üreticiye göre bu tür dizelerde kurulum ve kablolama, benzer elektronik gage ağlarına kıyasla çok daha ucuz ve kolaydır. Sensörler, Luna tarafından üretilir. Okuma için si155 Hyperion FBG Interrogator Sorgulayıcı veya si255 Hyperion Interrogator Sorgulayıcı gibi fiber optik sorgulayıcılar kullanılabilir.

Metal içermeyen bir sensör gerekiyorsa os4300 Metalik Olmayan Sıcaklık Sensörleri sayfasına bakabilirsiniz. Diğer ürünler için Fiber Optik Sensörler kategorisini inceleyebilirsiniz.

Ölçüm aralığınıza, cevap süresi ihtiyacınıza ve kablo ile konnektör tercihinize uygun os4200 versiyonunun seçimi için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
