si155 Hyperion FBG Interrogator Sorgulayıcı

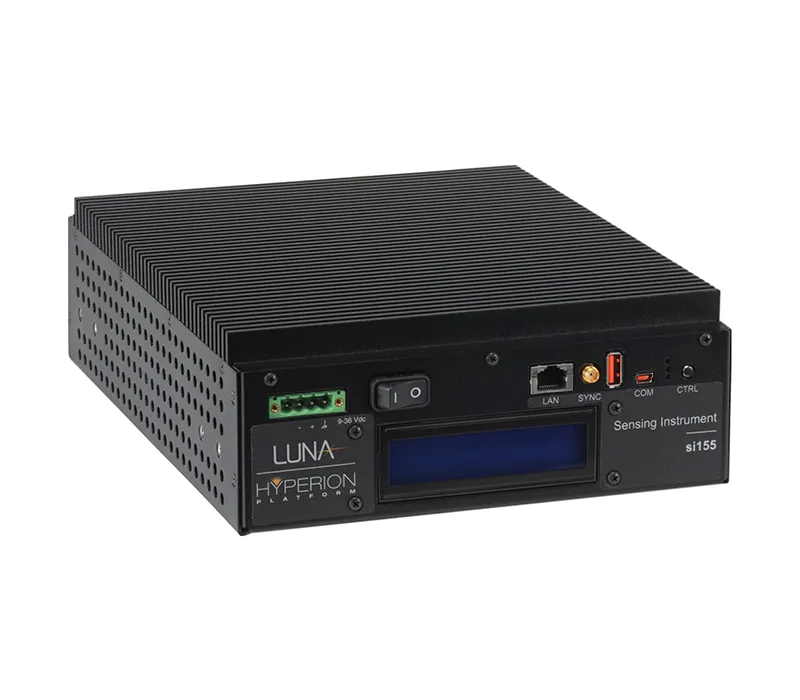

si155 Hyperion interrogator, Luna’nın HYPERION platformuna ait, endüstriyel sınıf ve fansız yapıda bir sorgulayıcıdır. Yüksek hızlı, çok noktalı fiber optik algılama uygulamaları için tasarlanmıştır. Hem statik hem dinamik tam spektrum analizi yapar. 4 paralel ve her biri 160 nm genişliğindeki kanalda yaklaşık 1000 sensörün uzun vadeli, güvenilir ve doğru ölçümünü sağlar. Tek bir cihazla çok sayıda fiber optik sensörün izlenmesi gereken izleme ve test düzeneklerinde kullanılır.

si155 Hyperion interrogator hangi sensörleri okur?

Luna si155, dinamik ve mutlak ölçümü aşağıdaki sensör tipleri için destekler:

• Fiber Bragg Gratings (FBG)
• Long Period Gratings (LPG)
• Fabry-Perot (FP) sensörler
• Mach-Zehnder (MZ) sensörler

Luna si155 cihazının içindeki yüksek performanslı DSP ve gerçek zamanlı FPGA işleme, hızlı tam spektrumlu veri toplamayı ve esnek tepe algılama algoritmalarını mümkün kılar. Bu sayede aynı cihaz farklı sensör türlerinin ölçümünde kullanılabilir.

Ölçüm mimarisi ve öne çıkan özellikler

• Taramalı lazer: yüksek güçlü, düşük gürültülü, ultra geniş swept dalga boylu lazer
• Mutlak doğruluk: Micron Optics patentli Fiber Fabry-Perot filtresi ve dalga boyu referans teknolojisiyle her taramada garantili mutlak doğruluk
• Veri doğrulama anahtarı: yalnızca geçerli çıkışı garanti eder; her veri seti kalıcı bir NIST izlenebilir referansa göre kalibre edilir ve doğrulanır
• Paralel kanallar: sistem başına 1 veya 4 kanal; 4 kanalda kanallar aynı anda ölçüm yapar
• Kanıtlanmış dayanıklılık: üreticiye göre 2000’den bu yana kaydedilen 100 milyon saatten fazla çalışma süresi

Teknik özet

• Kanal sayısı: 1 veya 4
• Dalga boyu aralığı: 160 nm’ye kadar
• Dalga boyu doğruluğu: 1 pm
• Sensör tarama hızı: 5000 Hz’e kadar (80 nm tarama)
• Tam spektrum ölçümü: dahil, 10 Hz veri hızı
• Veri arayüzü: Ethernet

Tarama hızı ile tarama genişliği arasındaki ilişkiye dikkat etmek gerekir: 5000 Hz değeri 80 nm’lik taramada verilir. Uygulamanın dalga boyu aralığı ve ölçüm hızı beklentisi, cihazın seçilen yapılandırmasıyla birlikte değerlendirilmelidir.

Nerelerde kullanılır?

Üretici, HYPERION platformunu zorlu koşullarda ve ortamlarda izleme uygulamaları için uygun bir çözüm olarak konumlandırır. Başlıca uygulama alanları şunlardır:

• Sivil ve jeoteknik yapılarda yapısal sağlık izleme (SHM)
• Enerji sistemlerinde yapısal sağlık izleme
• Yapısal testler ve model doğrulama
• Proses sıcaklığı izleme

Bu alanlarda gerinim, sıcaklık, ivme veya eğim gibi büyüklükler fiber optik sensörlerle ölçülür. Luna si155 de bu sensörlerden gelen optik sinyali okuyan ölçüm birimidir. Tek bir fiber hat üzerinde çok sayıda sensörün çoklanabilmesi, kablolama yükünü azaltır.

Yazılım ve sisteme entegrasyon

HYPERION platformu, optik sensör ağlarının veri toplama, hesaplama ve analizi için entegre bir araç paketi sunan ENLIGHT Sensing Analysis Software ile uyumludur. Bunun yanında kapsamlı bir uygulama programlama arayüzü (API) içerir. Üretici sayfasında C#, C++, Python, LabVIEW ve MATLAB için API paketleri listelenir. Bu paketler cihazı kendi test yazılımınıza veya otomasyon altyapınıza bağlamanızı kolaylaştırır. Cihaz verisini Ethernet arayüzü üzerinden bilgisayara aktarır.

Üretici dokümantasyonunda ayrıca şu başlıklarda teknik notlar yer alır: tepe algılama ön ayarları ve özel tepe algılama profilleri, mesafe kompanzasyonu, SSH ile güvenli haberleşme, tam yedeklilik, UDP üzerinden düşük gecikmeli tepe aktarımı ve IEEE 1588 PTP senkronizasyonu. Bu notlar projeye özgü yapılandırma kararlarında başvuru kaynağıdır. Cihaz Luna tarafından geliştirilir ve üretilir.

Hangi durumda tercih edilir?

Birden çok FBG sensörün tek cihazla, yüksek hızda ve izlenebilir bir referansa dayalı mutlak doğrulukla okunması gerektiğinde Luna si155 uygun bir seçimdir. Hem dinamik hem statik ölçüm gereken, farklı optik sensör türlerinin bir arada kullanıldığı sistemlerde de değerlendirilebilir. Aynı HYPERION ailesinin tek kartlı üyesi için si255 Hyperion Interrogator Sorgulayıcı sayfasına bakabilirsiniz. Cihaza bağlanacak sensörleri os3150 Optical Strain Gage, os4200 Sıcaklık Probu ve os7500 Optik İvmeölçer gibi ürünler arasından seçebilirsiniz. Diğer cihazlar için Fiber Optik Sorgulayıcılar kategorisi incelenebilir.

Sensör sayınıza, dalga boyu aralığınıza ve ölçüm hızınıza uygun si155 Hyperion interrogator konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
