os4300 Metalik Olmayan Sıcaklık Sensörleri

os4300 metalik olmayan sıcaklık sensörleri, fiber Bragg ızgarası (FBG) teknolojisine dayanan ve sızdırmaz bir alümina seramik tüp içine yerleştirilen sıcaklık sensörleridir. Luna os4300 serisi os4310, os4330 ve os4350 olmak üzere üç sürümden oluşur. Fiberi tüpe tutturan epoksi bulunmadığı için uzun vadeli kararlılık tasarım gereği sağlanır. Ölçüm optik olduğundan sensör EMI gürültüsü üretmez. Üretici, geleneksel termokuplarla yan yana yapılan karşılaştırmalarda aynı duyarlılık ve doğruluğu, saniyenin altında yanıt süresi ve daha geniş çalışma aralığıyla sunduğunu belirtir.

os4300 metalik olmayan sıcaklık sensörleri hangi sürümlerle sunulur?

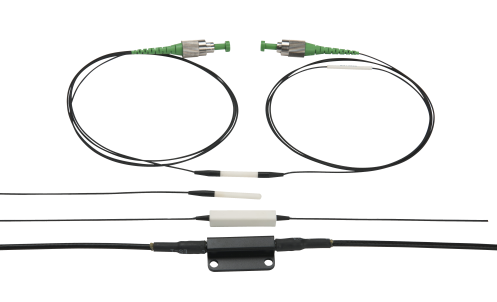

Üç sürüm aynı FBG ölçüm prensibini kullanır. Fark; gövdede, boyutta, montaj yönteminde ve yanıt süresindedir:

• os4310 (metalik olmayan): 18,8 x 3,2 x 3,2 mm boyutunda, 2,6 g ağırlığında alümina gövdeli küçük sensördür. Yanıt süresi 0,7 saniyedir. Tek uçlu sürümü yalnızca bu modelde bulunur.
• os4330 (metalik olmayan, epoksi montajlı): 31,8 x 7,6 x 7,6 mm, 4,3 g, alümina gövdelidir. Epoksi ile monte edilir. Yanıt süresi 4,6 saniyedir.
• os4350 (zırhlı kablolu, flanş montajlı): 31,5 x 15,0 x 7,6 mm, 38 g ağırlığındadır. Gövdesi eloksallı alüminyumdur ve 3 mm zırhlı kablo kullanır. No. 6 kendinden delici vidalarla veya epoksi ile sabitlenir. Yalnızca FC konnektör seçeneğiyle sipariş edilir. Yanıt süresi 4,2 saniyedir.

Yanıt süresi, 100 °C’lik suda toplam sıcaklık düşüşünün %63’üne ulaşmak için geçen süre olarak verilir. Zırhlı kablolu ve korumalı konnektörlü paketler kurulumu geleneksel termokupllara benzetir. Küçük os4310 ise montaj esnekliği ile saniyenin altında termal yanıtı birleştirir.

Öne çıkan özellikler

• Ölçüm aralığı: -40 ile 120 °C. Tek uçlu os4310 için -70 ile 275 °C aralığı da mevcuttur.
• Duyarlılık: yaklaşık 10 pm/°C (±1,7 pm/°C)
• Kablo sıcaklık aralığı: -40 ile 250 °C. FC/APC konnektörlerle -40 ile 80 °C.
• Doğruluk: dahil gelen standart kalibrasyonda 1,0 °C uzun vadeli, tipik 0,6 °C kısa vadeli doğruluk. Opsiyonel premium kalibrasyonda 0,5 °C uzun vadeli, tipik 0,2 °C kısa vadeli doğruluk.
• Optik özellikler: tepe yansıma (Rmax) %70’in üzerinde, FWHM (-3 dB) 0,25 nm (±0,05 nm), izolasyon merkez dalga boyunun ±0,4 nm çevresinde 15 dB’nin üzerindedir.
• Dalga boyu: 1460 – 1620 nm arasında 4 nm aralıklarla seçilebilir (±1 nm).
• Fiber: SMF-28 uyumlu. Kablo uçları sonlandırılmamış, FC/APC konnektörlü veya koruma fittingli FC/APC konnektörlü olabilir.
• Çift uçlu tasarım: tek fiber üzerinde çok sayıda sensörün çoğullanmasını (multiplexing) destekler.

Uzun vadeli doğruluk değeri 120 °C’de 1.000 saat bekletmeye, kısa vadeli değer ise minimum ile maksimum sıcaklık arasındaki dört termal çevrime dayanır. Luna os4300 sensörünün mutlak doğruluğu, kullanılan sorgulayıcı cihazın kabiliyetine de bağlıdır.

Kalibrasyon ve yazılım

Luna os4300, her sensörle birlikte bir Sensör Bilgi Formu ile gelir. Bu formda dalga boyu bilgisini sıcaklığa çeviren kalibrasyon katsayıları yer alır. Üreticinin ENLIGHT Sensing Software yazılımı bu hesaplamayı yapar; büyük sensör ağları için veriyi kaydeder, görüntüler ve iletir. Luna os4300 sensörü, ENLIGHT sensör şablonlarında yer aldığından optik büyüklükten fiziksel büyüklüğe dönüşüm hızlıca kurulur. Luna os4300 sensörü tek başına ya da seri hâlde bir FBG sensör dizisinin parçası olarak kullanılabilir. Üreticiye göre bu tür dizilerde kurulum ve kablolama, benzer elektronik gerinim ağlarına kıyasla çok daha az maliyetli ve zahmetlidir.

Nerelerde kullanılır?

Üretici os4300 için şu uygulama alanlarını sıralar:

• Yapılar: köprüler, barajlar, tüneller, madenler, binalar, petrol platformları
• Enerji: rüzgâr türbinleri, petrol kuyuları, boru hatları, nükleer reaktörler, jeneratörler
• Ulaştırma: demiryolları, trenler, karayolları, özel araçlar, vinçler
• Deniz araçları: gövde, güverte, kargo konteynerleri
• Havacılık ve uzay: gövde yapıları, kompozit yapılar, rüzgâr tünelleri, statik ve dinamik testler

Sensör zorlu ortamlar için nitelendirilmiştir. Metalik olmayan yapısı ve optik ölçüm prensibi, elektromanyetik gürültünün sorun yarattığı noktalarda avantaj sağlar.

Sisteme entegrasyon

Dalga boyu bilgisi bir optik sorgulayıcı ile okunur. Sorgulayıcı seçenekleri olarak si155 Hyperion FBG Interrogator Sorgulayıcı ve si255 Hyperion Interrogator Sorgulayıcı incelenebilir. Ürün, FBG sensörlerin geliştiricisi Luna tarafından üretilir. Sıcaklık ölçümü için farklı bir prob yapısı arıyorsanız os4200 Sıcaklık Probu sayfasına bakabilirsiniz. Diğer ürünler için Fiber Optik Sensörler kategorisi kullanılabilir.

Sıcaklık aralığınıza, montaj yönteminize ve dalga boyu planınıza uygun os4300 metalik olmayan sıcaklık sensörleri sürümünün seçimi için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
