si255 Hyperion Interrogator Sorgulayıcı

si255 Hyperion Interrogator Sorgulayıcı, Luna’nın HYPERION platformuna ait, endüstriyel sınıf ve fansız yapıda bir fiber optik sorgulayıcıdır. Luna si255 cihazı, tek bir sistemde 16 paralel kanala kadar yüksek hızlı çok noktalı fiber optik algılama yapar. 160 nm genişliğindeki kanallarda yaklaşık 1000 sensörün uzun vadeli, güvenilir ve doğru ölçümünü sağlar. Hem statik hem dinamik tam spektrum analizi sunduğu için yavaş değişen büyüklüklerin izlenmesinde de hızlı olayların yakalanmasında da kullanılabilir.

si255 Hyperion Interrogator Sorgulayıcı hangi sensörleri ölçer?

Fiber optik sorgulayıcı, optik fibere yerleştirilmiş sensörlerden gelen ışığın dalga boyu değişimini okur. Luna si255 aşağıdaki sensör tiplerinin dinamik ve mutlak ölçümünü yapar:

• Fiber Bragg Grating (FBG) sensörleri
• Long Period Grating (LPG) sensörleri
• Fabry-Perot (FP) sensörleri
• Mach-Zehnder (MZ) sensörleri

Luna si255 cihazının içinde yüksek performanslı bir DSP ve gerçek zamanlı FPGA işleme bulunur. Bu yapı hızlı, tam spektrumlu veri toplamayı ve esnek tepe algılama (peak detect) algoritmalarını mümkün kılar. Hangi sensör türü kullanılırsa kullanılsın, tepe noktalarının nasıl bulunacağı uygulamaya göre ayarlanabilir.

Öne çıkan özellikler

• Kanal sayısı: sistem başına 4, 8 veya 16 kanal; kanallar paralel çalışır
• Dalga boyu aralığı: 160 nm’ye kadar
• Dalga boyu doğruluğu: 1 pm
• Sensör tarama hızı: 80 nm’lik taramada 5000 Hz’e kadar
• Tam spektrum ölçümü: dahildir, 10 Hz veri hızıyla
• Lazer: yüksek güçlü, düşük gürültülü, çok geniş taramalı dalga boyu lazeri
• Mutlak doğruluk: Micron Optics patentli Fiber Fabry-Perot filtresi ve dalga boyu referans teknolojisiyle her taramada garanti edilir
• Veri doğrulama anahtarı: yalnızca geçerli çıkışı garanti eder; her veri seti kalıcı, NIST izlenebilir bir referansa göre kalibre edilir ve doğrulanır
• Haberleşme: Ethernet (10/100 Mbit)

Üretici, 2000 yılından bu yana HYPERION platformunda 100 milyon saatten fazla çalışma süresi kaydedildiğini belirtir. Bu süre, platformun güvenilirliği ve uzun ömürlülüğü için kanıt olarak sunulur.

Nerelerde kullanılır?

Üretici, HYPERION ailesini zorlu koşullarda ve ortamlarda izleme uygulamaları için uygun bir algılama çözümü olarak konumlandırır. Belirtilen başlıca uygulama alanları şunlardır:

• İnşaat ve geoteknik yapılar için yapısal sağlık izleme (SHM)
• Enerji sistemleri için yapısal sağlık izleme
• Yapısal test ve model doğrulama
• Proses sıcaklığı izleme

Birçok ölçüm noktasının tek fiber hatları üzerinde toplanabilmesi, bu tür geniş ölçekli izleme işlerinde sensör başına kablolama yükünü azaltır. Gerinim, sıcaklık ve basınç gibi büyüklükler için Marmatek’in optik sensörleri bir sorgulayıcıya bağlanarak ölçülür. Örneğin os3500 Gömülebilir Optik Gerinim Sensörü yapı içi gerinim izlemede bu tür bir sensör örneğidir.

Yazılım ve sisteme entegrasyon

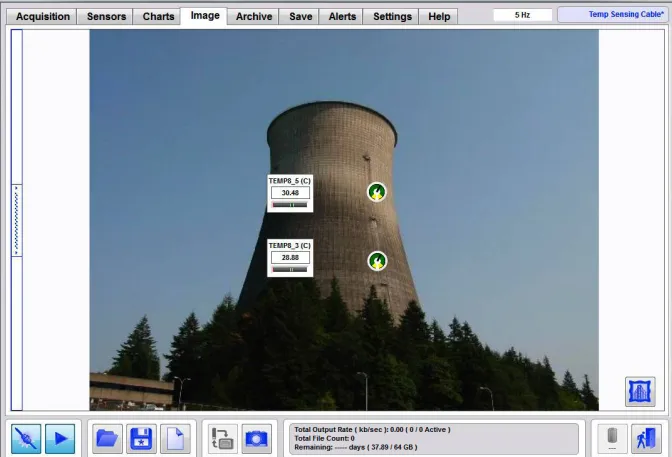

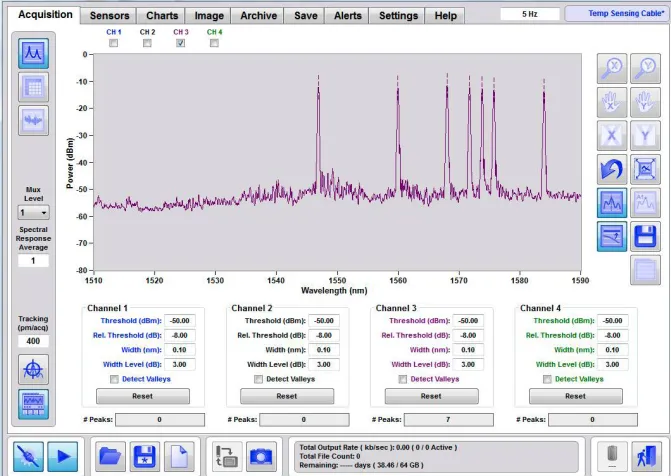

HYPERION platformu, optik sensör ağlarında veri toplama, hesaplama ve analiz için entegre bir araç paketi sunan ENLIGHT Sensing Analysis Software ile uyumludur. Kendi yazılımınızı geliştirmek isterseniz kapsamlı bir uygulama programlama arayüzü (API) de bulunur. Üretici; C#, C++, LabVIEW, MATLAB ve Python için API paketleri yayımlar. Luna si255 ile birlikte kullanılabilen bir araç da os7500 Fabry-Perot ivmeölçer için LabVIEW veri toplama uygulamasıdır. Ayrıntılı bilgi için bu sensörün sayfasına bakabilirsiniz: os7500 Optik İvmeölçer.

Üreticinin teknik notları, ürünün ağ ve veri akışı tarafındaki yeteneklerini de kapsar. Bu notlarda şu konular işlenir: SSH ile güvenli haberleşme, IEEE 1588 PTP senkronizasyonu, UDP üzerinden düşük gecikmeli tepe akışı, tam yedeklilik, mesafe kompanzasyonu ve özel tepe algılama profilleri. Hangi özelliğin sizin konfigürasyonunuzda kullanılabildiğini siparişten önce doğrulamak gerekir. Ayrıca tarama sırasında tam spektrum yakalama ile iç kalibrasyon mimarisi ve hata tespiti de teknik notlarda ele alınır.

Fiziksel ve çevresel bilgiler

• Boyutlar: 307 mm x 274 mm x 69 mm
• Ağırlık: 4,9 kg
• Güç tüketimi: 160 W
• Bağıl nem: %10 ile %90 RH

Üretici, si255 ve si155 sorgulayıcıları için raf tipi montaj çizimi de sunar. Panoya veya rafa yerleşim planlıyorsanız bu çizim işe yarar.

Ne zaman tercih edilir?

Aynı sistemde çok sayıda sensörü yüksek tarama hızıyla ve tam spektrum görünürlüğüyle izlemeniz gerekiyorsa si255 Hyperion Interrogator Sorgulayıcı uygun bir adaydır. 16 kanala kadar ölçeklenebilmesi ve FBG dışında LPG, FP ve MZ sensörleri de okuyabilmesi, farklı sensör türlerinin bir arada kullanıldığı test ve izleme projelerinde esneklik sağlar. Daha küçük, tek kartlı bir çözüm arıyorsanız aynı ailedeki si155 Hyperion FBG Interrogator Sorgulayıcı modelini inceleyebilirsiniz. Diğer modeller için Fiber Optik Sorgulayıcılar kategorisine göz atabilirsiniz. Ürünü geliştiren Luna, veri sayfası ve kullanım kılavuzlarını kendi sitesinde yayımlar.

Sensör sayınıza ve uygulamanıza uygun si255 Hyperion Interrogator Sorgulayıcı konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
