4020 & 4030 2 & 3 Eksenli DC İvmeölçer

4020 4030 DC ivmeölçer serisi, TE Connectivity tarafından üretilen, düşük gürültülü ve sinyal şartlandırmalı DC ivmeölçerlerdir. Model 4020 iki eksenli (X ve Y), model 4030 üç eksenli konfigürasyondur. Kapasitif silikon MEMS algılama elemanı yüksek çözünürlük ve uzun süreli kararlılık sunar. TE 4020 4030 sensörü, kalıplanmış dayanıklı bir gövdede, ±2 g ve ±6 g ölçüm aralıklarıyla ve nominal 0–200 Hz bant genişliğiyle sağlanır.

4020 4030 DC ivmeölçer ile neler ölçülür?

TE 4020 4030 sensörü DC cevaplıdır; yani yalnızca titreşimi değil, yavaş değişen ivme bileşenlerini de izleyebilir. Üretici datasheet’i uygulama alanlarını düşük frekanslı titreşim izleme, eğim ve yatış ölçümü, hareket ölçümleri, yapısal izleme ve laboratuvar testleri olarak sıralar. Statik ivmeyi, yani yerçekimi bileşenini de ölçtüğü için eğim ölçümünde kullanılabilir. Ölçüm düzleminde iki eksen yeterliyse 4020, uzaydaki hareketin üç bileşeni gerekiyorsa 4030 seçilir.

Teknik özellikler

Aşağıdaki değerler datasheet’te +24 °C, 80 Hz ve 10 VDC besleme koşullarındaki tipik değerler olarak verilir.

• Ölçüm aralığı ve duyarlılık: ±2 g aralığında 1000 mV/g, ±6 g aralığında 333 mV/g
• Frekans cevabı: 0–200 Hz
• Çıkış: alçak geçiren filtreli analog gerilim; sıfır ivmede 2,5 ±0,1 V, tam skalada 0,5–4,5 VDC
• Doğruluk göstergeleri: doğrusalsızlık ±%1 FSO, çapraz duyarlılık %3’ten küçük
• Gürültü: ±2 g aralığında 600 µV RMS ve 42 µg/√Hz; ±6 g aralığında 240 µV RMS ve 51 µg/√Hz
• Şok limiti: 2000 g
• Besleme: 5–30 VDC, 4 ±2 mA besleme akımı
• Self test: ±2 g aralığında çıkış değişimi X ekseninde +210 ±90 mV, Y ekseninde −210 ±90 mV, Z ekseninde −340 ±190 mV; ±6 g aralığında X +70 ±30 mV, Y −70 ±30 mV, Z −110 ±65 mV

Yapı, koruma ve çevre koşulları

• Epoksi ile sızdırmaz yapı, IP65 koruma sınıfı
• Çalışma sıcaklığı −40 °C ile +85 °C arası
• Termal sıfır kayması ±%4 FSO, termal duyarlılık kayması ±%5 (−40 °C ile +85 °C aralığında)
• Çıkış toprağı montaj yüzeyinden izoledir

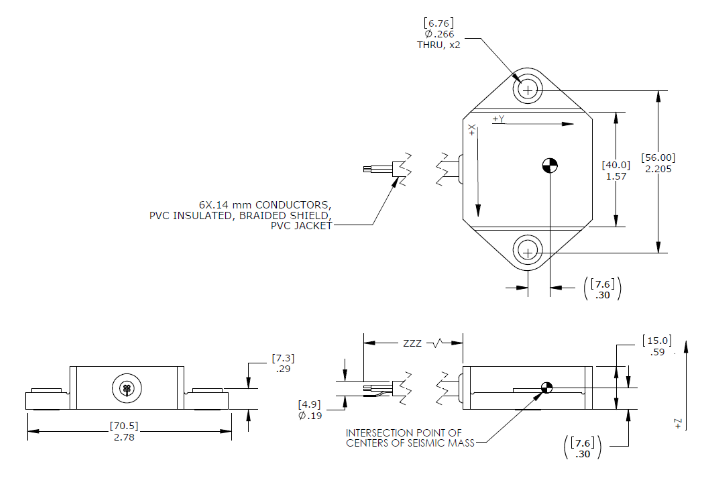

• Gövde: %30 cam elyaf takviyeli Nylon 6-6 kalıplanmış yapı; ağırlık 50 g (kablo hariç)
• Montaj: iki adet ¼ inç veya M6 vida, 2,0 N·m (18 lb-in) sıkma momenti
• Entegre 24 AWG kablo; 120, 240 veya 360 inç (10, 20 veya 30 ft) uzunluk seçenekleri

Bu ekonomik modelde sıcaklık kompanzasyonu bulunmaz; sensörün sıcaklığın sabit olduğu ortamlarda kullanılması önerilir. Sıcaklık değişimi bekleniyorsa yukarıdaki termal kayma değerleri ölçüm belirsizliği hesabına katılmalıdır.

Sisteme entegrasyon

Çıkış analog gerilim olduğundan gerilim girişi olan bir veri toplama kanalına bağlanabilir. 4020 4030 DC ivmeölçer için 5–30 VDC aralığında kararlı bir besleme yeterlidir; her eksen ayrı bir analog çıkış verir, bu nedenle üç eksenli 4030 için üç ölçüm kanalı ayrılması gerekir. Self test özelliği, sensörün kurulumdan sonra çalışıp çalışmadığını kontrol etmeyi mümkün kılar. Opsiyonel aksesuar olarak üretici, 3 kanallı hassas düşük gürültülü DC yükselteç (model 121) önerir.

Ne zaman tercih edilir?

TE 4020 4030 serisi, düşük maliyetli ve dayanıklı bir DC ivmeölçerin yeterli olduğu, ±2 g veya ±6 g aralığında düşük frekanslı ölçümler için uygundur. Yalnızca tek eksen ölçülecekse 1201 & 1201F Tek Eksenli DC İvmeölçer incelenebilir. Üç eksen gerekiyorsa 4033 Ekonomik 3 Eksenli DC İvmeölçer de karşılaştırılabilir. Sıcaklık değişiminin ölçümü etkilemesinin istenmediği uygulamalarda 4602 ultra-stable DC İvmeölçer değerlendirilebilir. Diğer modelleri MEMS DC İvmeölçerler kategorisinde bulabilirsiniz.

Ölçüm aralığınıza, eksen sayınıza ve kablo uzunluğunuza uygun 4020 4030 DC ivmeölçer seçimi için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
