os9200 Optik Basınç Sensörü

os9200 optik basınç sensörü, fiber Bragg ızgara (FBG) teknolojisiyle çalışan, hem sıvı hem de gaz ortamlarında basınçtaki küçük değişiklikleri ölçen bir sensördür. Üreticisi Luna, sensörü sağlam ve kararlı izleme sistemleri kurmak, ayrıca bu sistemleri uzun mesafelere kolayca dağıtmak amacıyla tasarlamıştır. Ölçüm aralığı 0–100 bar, çözünürlük tam ölçeğin %0,1’ine kadardır. Basınç bilgisi optik fiber üzerinden dalga boyu kayması olarak taşındığı için aynı fiber hattına başka FBG sensörleri de eklenebilir.

os9200 optik basınç sensörü ile ne ölçülür?

Luna os9200 sensörü, 0–100 bar aralığında basıncı ölçer ve yapısında sıcaklık kompanzasyonu bulunur. Böylece ortam sıcaklığındaki değişimin basınç okumasına etkisi sensörün kendi içinde giderilir. Datasheet’te belirtilen performans değerleri şöyledir:

• Ölçüm aralığı: 0–100 bar
• Çözünürlük: tam ölçeğin %0,1’ine kadar
• Hassasiyet (precision): tam ölçeğin %0,5’inden küçük
• Doğruluk (accuracy): tam ölçeğin %1’inden küçük
• Patlama basıncı: tam ölçeğin %150’sine kadar

Öne çıkan özellikler

• Kurulumu kolay, basit ve tekrarlanabilir uygulama
• Çok noktalı izleme: kanal başına en fazla 6 sensör
• Aynı cihaz platformunda sıcaklık, gerinim, yer değiştirme, ivme ve eğim gibi farklı fiziksel büyüklüklerin birlikte ölçülmesi
• IP 67 koruma sınıfı ve SS 304 paslanmaz çelik gövde
• -20 ile 60 °C arası çalışma sıcaklığı, %0–95 bağıl nem aralığı
• 30 mm çap, 121 mm uzunluk, yaklaşık 400 g ağırlık
• G 1/8 giriş dişi

Dalga boyu ve bağlantı seçenekleri

Her sensör, basınç ölçümü için bir çift FBG dalga boyu taşır. Standart olarak altı çift sunulur: 1516/1519, 1529/1532, 1542/1545, 1555/1558, 1568/1571 ve 1581/1584 nm (±1 nm). İstek üzerine 1460–1620 nm aralığında özel dalga boyları da üretilebilir. Aynı fiber hattına bağlanacak sensörlerin dalga boylarının birbirinden farklı seçilmesi, her sensörün ayrı ayrı okunabilmesini sağlar.

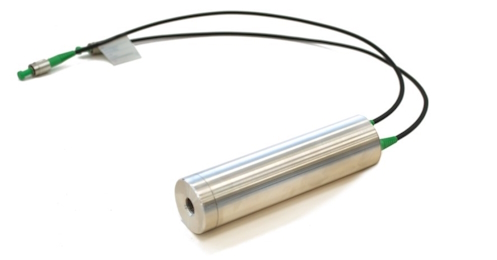

Luna os9200 sensörünün iki fiber kablo ucu vardır. Standart kablo uzunluğu 1 m’dir ve her uç ya FC/APC konnektörlü ya da sonlandırmasız (unterminated) olarak seçilebilir. Sonlandırmasız uç, kabloyu sahada kendi hattınıza eklemek istediğiniz durumlarda işe yarar.

Nerelerde kullanılır?

Üretici datasheet’i uygulama alanları olarak makine izleme, enerji üretimi, tank izleme, denizcilik, proses izleme ve hidrolik test tezgâhlarını sıralar. Luna os9200 bu alanlarda hem sıvı hem gaz hatlarındaki basıncı çok noktadan izlemek için kullanılabilir. Uzun fiber hatları sayesinde ölçüm noktaları sorgulayıcıdan uzakta olsa bile aynı optik ağ üzerinden okunabilir. Hidrolik test tezgâhlarında basınç, aynı fiber ağına bağlanan sıcaklık ve gerinim sensörleriyle birlikte tek bir sistemde kaydedilebilir.

Sisteme entegrasyon

Sensör okuması için bir HYPERION sorgulayıcı gerekir. 16 kanallı si255 Hyperion Interrogator Sorgulayıcı ile kanal başına 6 sensör üzerinden toplam 96 adede kadar Luna os9200 tek bir cihaza bağlanabilir. Aynı optik ağda başka FBG sensörleri de bulunabilir; örneğin sıcaklık için os4200 Sıcaklık Probu aynı sorgulayıcıyla birlikte kullanılabilir.

Yazılım tarafında sensörler, optik sensör ağlarının veri toplama, hesaplama ve analizi için geliştirilmiş ENLIGHT Sensing Analysis Software ile uyumludur. Kendi uygulamanızı yazmak isterseniz HYPERION’ın kapsamlı uygulama programlama arayüzü (API) ve LabVIEW, Python, Matlab, C++ ve C# dillerinde hazır örnekler kullanılabilir.

Ne zaman tercih edilir?

Çok sayıda basınç noktasının tek bir fiber ağı üzerinden izlenmesi, ölçüm noktalarının sorgulayıcıdan uzakta olması ya da basıncın sıcaklık, gerinim ve ivme gibi başka büyüklüklerle aynı platformda toplanması gerekiyorsa FBG tabanlı bu yaklaşım uygundur. Farklı bir basınç sensörü seçeneğini incelemek için os9100 Optik Basınç Sensörü sayfasına, diğer FBG ürünleri için Fiber Optik Sensörler kategorisine bakabilirsiniz.

Basınç aralığınıza, sensör sayınıza ve dalga boyu planınıza uygun os9200 optik basınç sensörü konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
