os7200 Optik İvmeölçer

os7200 optik ivmeölçer, Luna’nın fiber Bragg ızgara (FBG) tabanlı titreşim sensörü serisidir. Ölçüm sonucu elektrik sinyali olarak değil, FBG’nin yansıttığı ışığın dalga boyundaki kayma olarak (pm/g cinsinden) alınır; bu sayede ivme bilgisi standart tek modlu fiber üzerinden onlarca kilometre uzaklığa taşınabilir. Seri; ölçüm aralığı, hassasiyet ve frekans cevabı bakımından birbirinden ayrılan üç modelden oluşur: os7220, os7230 ve os7250. Sensörler tek, iki veya üç eksenli konfigürasyonlarda kullanılabilir ve aynı fiber hattına gerinim, sıcaklık, yer değiştirme, basınç ya da eğim gibi başka parametrelerin sensörleri de eklenebilir.

os7200 optik ivmeölçer modelleri ve ölçüm özellikleri

Luna os7200 ailesinde modeller arasındaki temel fark, ölçüm aralığı ile hassasiyet arasındaki dengedir. Aralık genişledikçe hassasiyet (pm/g) düşer, frekans bandı ise genişler. Üretici datasheet’ine göre değerler şöyledir:

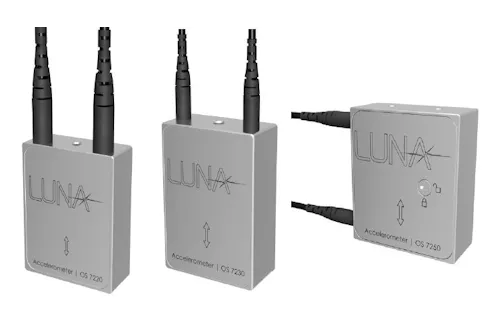

• os7220: ±200 g ölçüm aralığı, 10 pm/g hassasiyet, 5–2000 Hz frekans cevabı, 2.500 Hz üzeri rezonans frekansı, enine hassasiyet < -30 dB, M5 standart montaj dişi, 14,4 x 34,5 x 41 mm boyut, 100 g ağırlık
• os7230: ±30 g ölçüm aralığı, 90 pm/g hassasiyet, 5–1000 Hz frekans cevabı, 1.300 Hz üzeri rezonans frekansı, enine hassasiyet < -30 dB, M6 standart montaj dişi, 22 x 45 x 62 mm boyut, 280 g ağırlık
• os7250: ±20 m/s² (maksimum; site verisinde ±2 g) ölçüm aralığı, 1200 pm/g hassasiyet, 0–160 Hz frekans cevabı, 240 Hz üzeri rezonans frekansı, enine hassasiyet < -40 dB, M5 standart montaj dişi, 22 x 50 x 55 mm boyut, 400 g ağırlık

Geniş frekans bandı ve yüksek ivme seviyeleri gereken ölçümlerde os7220, çok düşük frekanslı ve düşük genlikli titreşimlerde ise yüksek hassasiyetli os7250 öne çıkar. os7250 için datasheet, ivme FBG’sinin yanında ayrı bir sıcaklık FBG dalga boyu da tanımlar. Sensörlerin her biri ayrı ayrı kalibre edilir.

Öne çıkan özellikler

• Sağlam, sızdırmaz paslanmaz çelik gövde ve IP67 koruma sınıfı
• Kevlar zırhlı kablolar ile zorlu ortamlarda kullanım
• SMF-28 fiber; standart kablo uzunluğu 1 m, bağlantı seçeneği FC/APC konnektör ya da konnektörsüz (unterminated) uç
• Standart dişli bağlantılarla basit ve tekrarlanabilir montaj; iki ve üç eksenli ölçüm için ayrı montaj blokları
• Standart ivme FBG dalga boyları 1520–1584 nm arasında sekiz farklı değerdir (±1 nm); 1460–1620 nm aralığında özel seçenekler istenebilir
• os7230 için radyasyona dayanıklı varyant seçeneği
• Datasheet’te iki çalışma sıcaklığı aralığı geçer: -40 ila 60 °C ve -65 ila 80 °C
• Aynı fiber üzerinde çok noktalı ölçüm: kanal başına 8 sensör

Nerelerde kullanılır?

Üretici; yapılar, enerji, ulaşım ve deniz taşıtlarını başlıca uygulama alanları olarak sıralar. Luna os7200 sensörleri, ölçüm noktalarının birbirinden çok uzak olduğu ya da aynı hat üzerinde titreşimle birlikte gerinim, sıcaklık veya eğimin izlenmesi gereken uygulamalar için tasarlanmıştır. Uzun mesafeli fiber hattı sayesinde sensörler izleme ünitesinden onlarca kilometre uzakta konumlandırılabilir.

Sisteme entegrasyon

Sensörler Luna’nın HYPERION platformuna bağlanır. 16 kanallı si255 Hyperion Interrogator Sorgulayıcı ile kanal başına 8 sensör olmak üzere tek cihazda 128 adede kadar os7200 sensörü kullanılabilir; bu da nokta başına sistem maliyetini düşürür. Luna os7200 serisi, optik sensör ağlarında veri toplama, hesaplama ve analiz araçları sunan ENLIGHT Sensing Analysis yazılımıyla uyumludur. HYPERION platformunun programlama arayüzü (API) ve LabVIEW, Python, Matlab, C++ ve C# ile yazılmış örnekleri de mevcuttur. Üretici hakkında ayrıntılı bilgi için Luna sitesine bakabilirsiniz.

Farklı bir ivmeölçer seçeneği için os7500 Optik İvmeölçer sayfasını, diğer sensör tiplerini ise Fiber Optik Sensörler kategorisinde inceleyebilirsiniz.

Titreşim aralığınıza, eksen sayınıza ve kanal yapınıza uygun os7200 optik ivmeölçer konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
