KD24s Minyatür S Tipi Kuvvet Sensörü

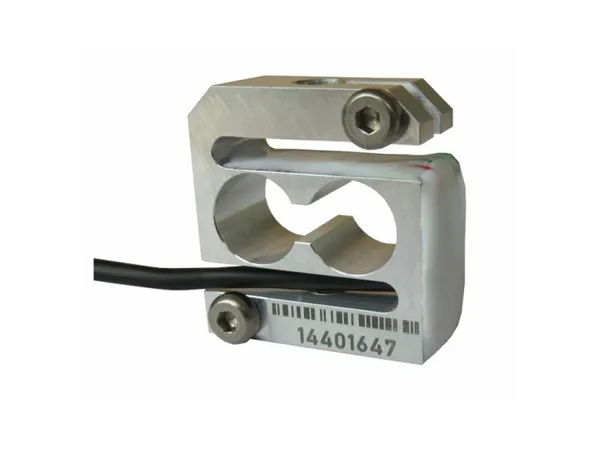

KD24s minyatür kuvvet sensörü, Me-Systeme tarafından üretilen, 24 mm x 26 mm x 10 mm boyutlarında ve yalnızca 12 g ağırlığında S tipi bir kuvvet sensörüdür. Strain gauge teknolojisiyle tek eksende çekme ve basma kuvvetini ölçer. Alüminyum alaşımlı gövdesi ve iki ucundaki M5x0,8 dişi bağlantı delikleri sayesinde test düzeneklerine doğrudan eklenir. Üretici, sensörü kalite güvence testleri ve malzeme testi gibi görevler için evrensel kullanımlı bir S tipi sensör olarak tanımlar.

KD24s minyatür kuvvet sensörü nasıl çalışır?

Me-Systeme KD24s, S biçimli bir gövdede iki kuvvet iletim braketi taşır. Kuvvetin giriş ve çıkışı gövdenin merkezinde düzenlenmiştir. Yük altında iki braket birbirine paralel hareket eder. Bu hareketi gövdeye yerleştirilmiş strain gauge elemanları elektrik sinyaline çevirir. Me-Systeme KD24s sensörü çekme ve basma yönünde çalışır; nominal yükte çıkış sinyali 0,5 mV/V düzeyindedir. Üreticiye göre ±%0,1 doğruluk sınıfına bu 0,5 mV/V çıkış seviyesinde ulaşılır.

Öne çıkan özellikler

• Ölçüm aralıkları: ±2 N, ±10 N, ±20 N, ±50 N, ±100 N, ±200 N, ±500 N ve ±1 kN seçenekleri
• Doğruluk: ±%0,1; doğrusalsızlık ±%0,02 FSO; histerezis ±%0,02
• Sıcaklık etkisi: sıfır noktasında ve duyarlılıkta ≤ %0,02 FS/K
• Elektriksel değerler: 0,5 mV/V duyarlılık, 0,05 mV/V sıfır çıkış gerilimi, 440 Ω giriş direnci, 2 GΩ izolasyon direnci
• Besleme: 1–10 VDC regüle strain gage beslemesi
• Sıcaklık aralığı: -10 °C ile +70 °C arası kompanze, -10 °C ile +85 °C arası çalışma
• Gövde: alüminyum alaşımı, IP65 koruma sınıfı
• Bağlantı: dahili 2 m kablo (STC-31V-4), her iki uçta M5x0,8 dişi kuvvet iletim bağlantısı

Çoklu ölçüm aralığı yapısı

KD24s, aynı üreticinin KD40s minyatür kuvvet sensörü gibi çok aralıklı (multi-range) bir sensör olarak tasarlanmıştır. Üretici bilgisine göre 2–20 N aralığındaki modeller nominal kuvvetlerinin 4 katına, 50–100 N aralığındaki modeller ise 2 katına kadar yüklenebilir. Bu nedenle sensör seçerken beklenen tepe yükü, anlık darbe ve aşırı yük payıyla birlikte değerlendirmek gerekir.

Montaj önerisi

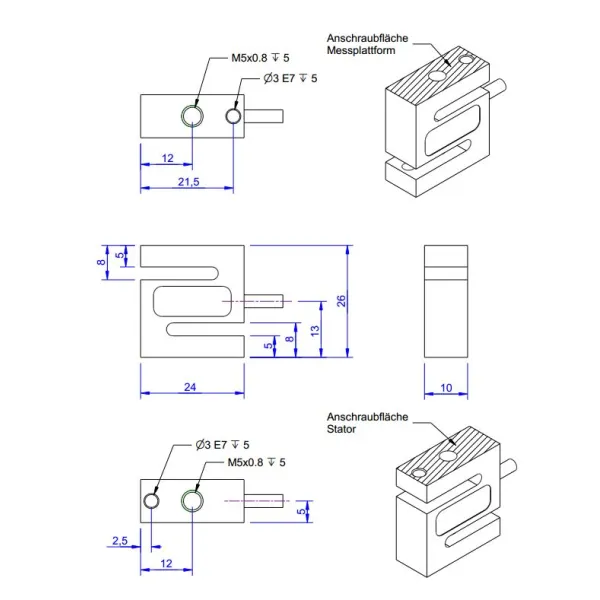

Üretici, sensörün kablo tarafının (şekilde alt taraf) kuvvet iletiminin hareketsiz tarafına sabitlenmesini önerir. Böylece kablo hareketi ölçüme karışmaz ve kablo yük altındaki parçalara takılmaz. Kuvvet, iki ucdaki M5 dişli deliklerden uygulanır. Kuvvetin sensör ekseni dışına çıkmaması için bağlantı elemanlarının eksenel hizalanmasına dikkat edilmelidir.

Nerelerde kullanılır?

Üretici, KD24s için kalite güvence testlerini ve malzeme testini öne çıkarır. Çekme ve basma yönünde çalıştığı için aynı sensörle iki yöndeki kuvvet izlenebilir. Düşük nominal değerli modeller küçük kuvvetlerin ölçüldüğü test düzeneklerine, yüksek nominal değerli modeller ise daha büyük yüklere uygundur.

Özel versiyon seçenekleri

Üretici talep üzerine özel versiyonlar sunar: -40 °C ile 180 °C arası sıcaklık aralığı, 10⁻⁵ mbar’dan başlayan vakum uyumu ve 8 bar’a kadar basınç aralığı. Standart modelin değerleri bu özel versiyonlar için geçerli değildir; ihtiyaç halinde ayrıca netleştirilmelidir.

Sisteme entegrasyon

Me-Systeme KD24s sensörünün çıkışı mV/V seviyesindedir; bu nedenle ölçüm için strain gauge girişi olan bir yük hücresi amplifikatörü ya da veri toplama girişi gerekir. Örneğin GSV-11H yük hücresi amplifikatörü bu tür sensörlerle birlikte kullanılabilir. Aynı ailenin biraz daha büyük boyutlu seçeneği için KD34s minyatür kuvvet sensörü sayfasına, diğer modeller için minyatür kuvvet sensörleri kategorisine bakabilirsiniz. Üretici hakkında ayrıntılı bilgiye Me-Systeme sitesinden ulaşılabilir.

Kuvvet aralığınıza ve ölçüm düzeneğinize uygun KD24s minyatür kuvvet sensörü seçimi için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
