KM10-KM26 Buton Tipi Yük Hücresi

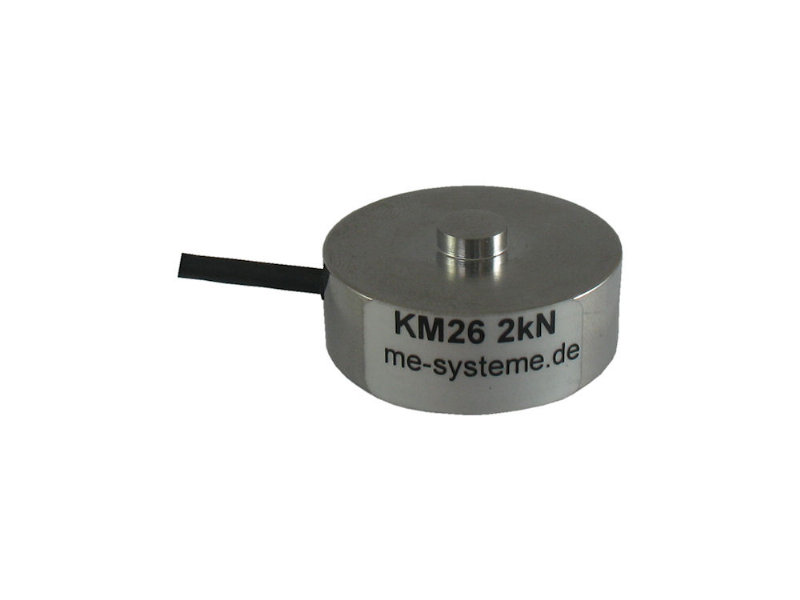

KM10-KM26 buton tipi yük hücresi, Me-Systeme’nin KM10 ile KM26 arasındaki modellerini kapsayan, basma kuvvetini ölçen paslanmaz çelik minyatür yük hücresi ailesidir. Model kodundaki sayı çapı milimetre cinsinden belirtir. Örneğin KM10 Ø9,8 mm x 4 mm ölçülerinde ve 10 g, KM26 ise Ø25,4 mm x 11 mm ölçülerinde ve 44 g’dır. Me-Systeme KM10-KM26 serisi, 25 N’dan 10 kN’a kadar farklı nominal kuvvet seçenekleriyle sunulur ve ölçümde strain gauge teknolojisini kullanır.

KM10-KM26 buton tipi yük hücresi nasıl çalışır?

Kuvvet, sensörün ortasındaki küresel başlık üzerinden uygulanır. Düz yüzeye uygulanan kuvvet başlığa ters yönde etki ettiği için yük hücresinde bükülme momenti oluşmaz. Ölçüm, diyaframın alt tarafına yerleştirilmiş gerinim ölçerlerle yapılır. Hücrenin içi reçine ile doldurulur ve metal bir kapakla kapatılır; üretici bu yapıyı sağlam ve ekonomik olarak tanımlar. Me-Systeme KM10-KM26 sensörü yalnızca basma yönünde çalışır, çekme kuvveti ölçmek için tasarlanmamıştır.

Öne çıkan özellikler

• Boyut: KM10 için Ø9,8 mm x 4 mm (10 g), KM26 için Ø25,4 mm x 11 mm (44 g)
• Nominal kuvvet: 25 N ile 10 kN arasında seçenekler; üretici sayfalarında örnek olarak KM10 25 N ve KM26 100 N yer alır
• Doğruluk: doğruluk sınıfı 1 (±%1); ±%0,2–0,5 aralığında yüksek doğruluk opsiyonu
• Duyarlılık: 0,5 mV/V veya 1 mV/V, sıfır çıkış gerilimi 0,1 mV/V
• Elektriksel: 350 Ω giriş direnci, 1–5 VDC regüle besleme, 2 GΩ izolasyon direnci
• Sıcaklık etkisi: sıfıra ve duyarlılığa etkisi ≤0,02 % F.S./K; kompanze sıcaklık aralığı -10 ile +70 °C, çalışma sıcaklığı -10 ile +85 °C
• Mekanik: %150 aşırı yük dayanımı, 5000 Hz doğal frekans, 0,08 mm defleksiyon, paslanmaz çelik gövde
• Bağlantı: 3 m dahili kablo; eksenel veya radyal kablo çıkışı seçeneği

Üretici sayfalarına göre KM10 üzerinde kuvvet, 2,4 mm çaplı küresel başlıktan iletilir ve kablo tipi MESC-4×0014-PUR’dur. KM26 üzerinde ise R40 yarıçaplı, Ø8 mm’lik küresel başlık ve STC-31V-4 kablo bulunur. Me-Systeme KM10-KM26 ailesinde kablo ve başlık ölçüleri modele göre değiştiği için sipariş öncesinde ilgili modelin datasheet’ine bakmanız gerekir.

Montaj ve kullanımda dikkat edilecekler

Me-Systeme KM10-KM26 sensörü düz bir yüzeye monte edilir. KM10 için çevresinden üç pim ile veya 0,5 mm derinliğinde bir yuva içinde merkezlemek önerilir. Ø9,8 mm ile Ø7,4 mm arasındaki halka temas yüzeyini oluşturur; ortadaki reçine alanı merkezleme için kullanılmaz. Yerinden kalkmayı önlemek için temas yüzeyi PUR vernikle sabitlenebilir. KM26 düz bir yuvaya yerleştirilir ve gerekirse yapıştırıcıyla sabitlenir.

Çift kirişli KD serisinin aksine KM26 gibi membran tipi sensörlerde yanal kuvvetler ölçüm hatasına yol açar. Bu nedenle kuvvet merkezden ve yanal bileşen olmadan iletilmelidir. Test düzeneğini buna göre tasarlamak ölçüm doğruluğunu doğrudan etkiler.

Opsiyonel özel versiyonlar

• IP68 koruma sınıfı (200 N nominal kuvvetten itibaren)
• -40 °C ile 180 °C arası sıcaklık aralığı
• 10⁻⁵ mbar’dan başlayan vakum uygulamaları
• 8 bar’a kadar basınç ortamı
• Temiz oda uygunluğu

Nerelerde kullanılır?

Küçük boyutu sayesinde KM10-KM26 buton tipi yük hücresi, ölçüm noktasında yer kısıtı olan basma kuvveti uygulamalarında tercih edilebilir. Örnek olarak küçük mekanizmaların, mengene ve sıkıştırma elemanlarının, tuş ve düğme basma kuvveti testlerinin ve montaj hatlarındaki kuvvet izleme noktalarının ölçümü sayılabilir.

Sisteme entegrasyon

Sensör, tam köprü strain gauge çıkışı verir. Bu yüzden köprü beslemesi sağlayan bir ölçüm yükselticisine veya veri toplama girişine bağlanır. GSV-11H Yük Hücresi Amplifikatörü bu amaçla kullanılabilecek bir seçenektir. Üretici sitesi Me-Systeme, KM10 ve KM26 için datasheet, 3D model ve 2D çizim dosyalarını yayınlar.

Daha büyük çaplı ve yüksek kapasiteli buton tipi modeller için KM38-KM55 Buton Tipi Yük Hücresi ve KM90-KM115 Buton Tipi Yük Hücresi sayfalarına bakabilirsiniz. Yanal kuvvetlerin olduğu düzeneklerde KD24s Minyatür S Tipi Kuvvet Sensörü gibi farklı yapıdaki sensörler daha uygun olabilir. Tüm seçenekleri Minyatür Kuvvet Sensörleri kategorisinde inceleyebilirsiniz.

Kuvvet aralığınıza ve montaj koşullarınıza uygun Me-Systeme KM10-KM26 modelini seçmek için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
