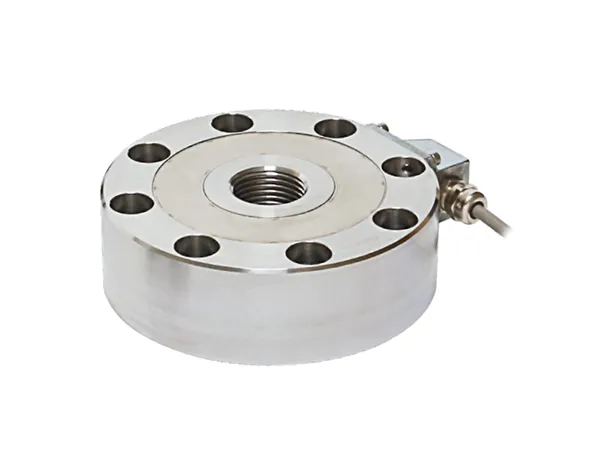

8524 Pankake Yassı Kuvvet Sensörü

8524 pankake tipi kuvvet sensörü, Burster’in düşük yapı yüksekliğine sahip, tek eksenli çekme ve basma yük hücresidir. Gerinim ölçer (strain gage) teknolojisiyle çalışır ve ±0,5 kN ile ±200 kN arasındaki dokuz ölçüm aralığında statik, yarı statik ve dinamik yükleri ölçer. Paslanmaz çelik gövdesi ve IP65 / IP67 koruma sınıfıyla makine ve test düzeneklerine yerleştirmek için tasarlanmıştır.

8524 pankake tipi kuvvet sensörü nasıl çalışır?

Burster 8524 sensörünün içinde, üzerine tam Wheatstone köprüsü olarak bağlanmış gerinim ölçerlerin yapıştırıldığı elastik bir membran bulunur. Sensöre çekme veya basma yükü uygulandığında köprünün omik direnci değişir ve çıkış sinyali mV/V cinsinden uygulanan yükle orantılı olarak kayar. Nominal duyarlılık 1,6 mV/V’tur; basma yönü pozitif çıkış sinyali verir. Kalibrasyon basma yönünde yapılır, bu nedenle çekme yönünde kullanıldığında tam skala çıkışının farklı olabileceği üretici tarafından belirtilmiştir.

Öne çıkan özellikler

• Ölçüm aralıkları: ±0,5, ±1, ±2, ±5, ±10, ±20, ±50, ±100 ve ±200 kN
• Doğruluk: bağıl doğrusalsızlık %0,25 F.S. (opsiyon: %0,1 F.S.), histerezis %0,2 – %0,25 F.S.; değerler nominal yükün %20–100 aralığı için verilmiştir
• Sıcaklık etkisi: sıfır çıkışa ve nominal duyarlılığa etkisi ≤ 0,02 % F.S./K
• Elektriksel değerler: 350 Ω köprü direnci, önerilen 5 V, en fazla 10 V besleme, > 30 MΩ (45 V) yalıtım direnci
• Mekanik değerler: tam skalada < 80 µm defleksiyon, kapasitenin %150’sine kadar maksimum çalışma kuvveti, kapasitenin %250’sinden büyük kopma yükü
• Dinamik kullanım: kapasitenin %70’i önerilen, %100’ü maksimum dinamik yük
• Sıcaklık: -30 °C ile +80 °C arası çalışma, +15 °C ile +70 °C arası nominal sıcaklık aralığı; opsiyonel olarak -30 °C ile +120 °C genişletilmiş nominal aralık
• Yapı: 1.4542 paslanmaz çelik, EN 60529’a göre IP65 / IP67

Nominal yükün %5’inden küçük eksen dışı kuvvetler, eğilme momentleri ve torklar Burster 8524 sensörünün ölçüm kalitesini bozmaz. Kablo poliüretan (PUR) olup yağa dayanıklı, yüksek esnekliktedir ve sürüklenen kablo kanallarına uygundur.

Montaj ve yük uygulama

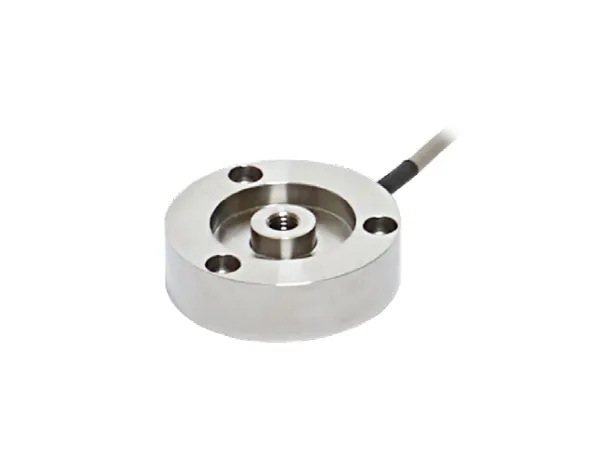

Burster 8524 sensörü, dış flanştaki geçiş delikleriyle sistem yapısına sabitlenir; M4, M6 ve M12 cıvatalar (12.9 veya üzeri mukavemet) kullanılır ve sıkma torkları 3, 10 ve 100 N·m olarak verilmiştir. En iyi ölçüm kalitesi için tüm yatak yüzeyi sertleştirilmiş (60 HRC), düz ve parlatılmış bir tabana oturmalıdır. ±2 kN’a kadar olan küçük aralıklarda üç bıçak kenarlı yatak sensörün güvenli oturmasını sağladığından bu şart aranmaz. Yük, merkezdeki kör dişli delikten ya da isteğe bağlı yük düğmesi üzerinden uygulanır.

Opsiyonlar ve aksesuarlar

• 1,5 mV/V standardizasyon ve burster TEDS
• 20 kN’a kadar olan aralıklar için basma yönünde mekanik aşırı yük koruması

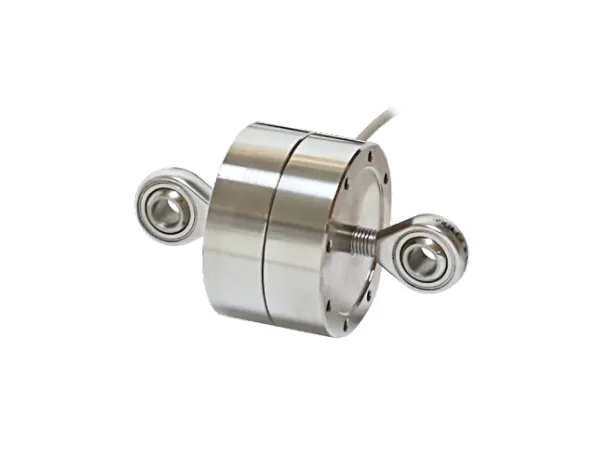

• Yalnızca çekme yükü ölçümü için çekme plakası; sensör ve plaka birlikte kalibre edilir ve önceden monte edilmiş olarak sunulur
• Halat, zincir veya Bowden kablosu gibi uygulamalarda yük aktarımı için mafsal başlıkları (rod end bearing)
• 3° açıya kadar açı hatasını azaltan küreselyüzeyli yük düğmeleri
• 2 m, 3 m ve 5 m kablo seçenekleri; açık uç, Sub-D veya yuvarlak konnektörler

Test ve kalibrasyon sertifikası sensörle birlikte verilir; fabrika veya DAkkS kalibrasyonu isteğe bağlıdır. Sensörün üreticisi Burster‘dir.

Nerelerde kullanılır?

Üretici, 8524 pankake tipi kuvvet sensörü için makine imalatının tüm alanlarını, montaj ve birleştirme ekipmanlarını, hidrolik presleri ve kablo çekme kuvvetlerinin ölçümünü uygulama alanı olarak sıralar. Düşük yüksekliği, yüksek yük kapasitesine rağmen dar alanlara yerleşmeyi kolaylaştırır.

Sisteme entegrasyon

Burster 8524 mV/V çıkışlı bir köprü sensörüdür; çıkış gerilimi besleme gerilimine doğrudan bağlıdır, bu nedenle besleme kararlı olmalıdır. Mikrovolt düzeyindeki köprü çıkışı, yük hücresi amplifikatörleriyle şartlanarak ölçüm sistemine aktarılabilir; bu amaçla GSV-11H Yük Hücresi Amplifikatörü veya GSV-5H Yük Hücresi Amplifikatörü değerlendirilebilir. Sensör kablosu, 5 m ve üzeri uzatılmış kablolarda ek algılama (sense) hatları içerir. Daha küçük bir yassı yapı gerekiyorsa 8523 Minyatür Yassı Yük Hücresi, diğer seçenekler için Kuvvet Sensörleri (Load Cell) kategorisi incelenebilir.

Ölçüm aralığı, kablo ve konnektör, standardizasyon ile aşırı yük koruması seçimi için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
