CHB Serisi Taban Montajlı Histerezis Fren

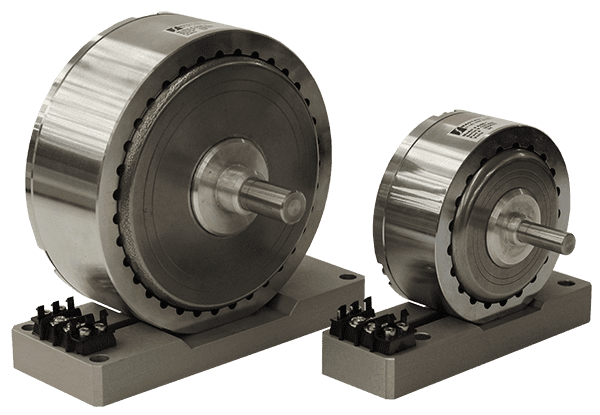

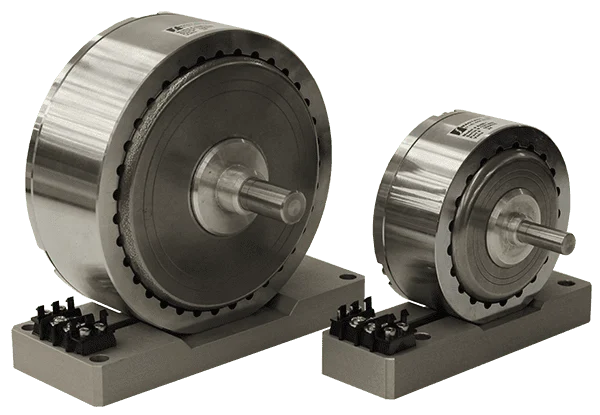

CHB Serisi taban montajlı histerezis fren, torku yalnızca manyetik bir hava aralığı üzerinden üreten, sürtünme elemanı ve manyetik parçacık içermeyen bir frendir. Magtrol CHB, düşük tork ve yüksek hız uygulamaları için tasarlanmıştır; 26 N·m (3.500 oz·in) torka, 12.000 rpm hıza ve 2.400 W kinetik güce kadar yedi modelden oluşan bir seri sunar. Standart taban montajı ve tamamen metrik boyutlandırması sayesinde test düzeneğine doğrudan yerleştirilir.

CHB serisi taban montajlı histerezis fren nasıl çalışır?

Magtrol CHB freni iki ana parçadan oluşur: ağlı yapıda bir kutup yapısı ile özel çelikten rotor/mil grubu. Bu iki parça birbirine fiziksel olarak temas etmez. Alan bobini enerjilendirildiğinde hava aralığı bir akı alanına dönüşür, rotor (sürükleme kabı) manyetik olarak tutulur ve kutup yapısı ile rotor arasında frenleme etkisi oluşur. Bobin enerjilenmediği sürece rotor rulmanlar üzerinde serbestçe döner.

Tork, bobine uygulanan DC akımla orantılıdır. Akımın yönü (polarite) frenin çalışmasını etkilemez. Tork, minimum değer olan rulman sürtünmesinden anma torkuna kadar ayarlanabilir; bazı frenlerde anma torkunun %15–25 üzerinde ek tork elde edilebilir. Tork hızdan bağımsızdır ve tam tork sıfır kayma hızında da mevcuttur. Rulmanlar dışında aşınan parça bulunmadığı için ömür uzun, bakım ihtiyacı düşüktür.

Öne çıkan özellikler

• Tork 3.500 oz·in / 26 N·m’ye, hız 12.000 rpm’e, güç 2.400 W’a kadar
• Mil hızından bağımsız, hassas tork kontrolü
• Standart taban montajı ve tamamen metrik boyutlandırma
• Avrupa standartlarıyla uyumlu EMC
• Magtrol PT Serisi T-yuvalı taban plakası ile kullanım için tasarlanmıştır (ayrıca satılır)

CHB modelleri ve değerleri

Magtrol CHB serisi CHB-1, CHB-1.5, CHB-3, CHB-5, CHB-6, CHB-12 ve CHB-24 modellerinden oluşur. Anma akımındaki minimum tork CHB-1’de 1,0 N·m (140 oz·in), CHB-24’te 24,72 N·m (3.500 oz·in) değerindedir. Maksimum hız CHB-1’de 12.000 rpm, CHB-1.5’te 10.000 rpm, CHB-3’te 8.000 rpm, CHB-5’te 7.000 rpm, diğer modellerde 6.000 rpm’dir. Kinetik güç değerleri 5 dakikalık çalışmada 300 W ile 2.400 W, sürekli çalışmada 75 W ile 600 W arasındadır.

Bu güç değerleri bobin ve/veya rulman sıcaklığının yaklaşık 100 °C ile sınırlandırılmasına dayanır; montaj, havalandırma ve ortam sıcaklığına bağlı olarak gerçek değerler ±%50 değişebilir. Bobin gerilimi 22,1–26 VDC arasında olup başka bobin gerilimleri de mevcuttur. CHB-6 ve CHB-24 çift fren yapısındadır. Bobin direnci, atalet, ağırlık ve boyut ayrıntıları için üretici datasheet’ine bakılmalıdır.

Nerelerde kullanılır?

• Yüksek hızlı otomatik sarım makinelerinde tel gerginliğinin hassas kontrolü
• Dilimleme ve diğer malzeme işleme süreçlerinde sürtünmesiz gerginlik uygulama
• Elektrik motorları, aktüatörler, küçük gaz motorları ve dişli kutuları için ömür testlerinde yük simülasyonu
• Transformatör ve bobin sarımında açık çevrimli gerginlik kontrolü
• Geri sürülen yüklerin tutulması
• Fitness makinelerinde programlanabilir, tekrarlanabilir yük kontrolü

Sisteme entegrasyon

Tork stabilitesi için akım regülasyonlu bir DC besleme önerilir; bobin sıcaklığı ve şebeke gerilimindeki değişimler bobin akımını, dolayısıyla torku kaydırabilir. Bu amaçla 5212 Akım Regüleli Güç Kaynağı veya BPM Serisi Fren Güç Modülü kullanılabilir. Endüktif geri tepmeden güç kaynağını korumak için fren uçlarına, kaynağın çıkış gerilimi ve akımına eşit veya daha yüksek değerli bir diyot bağlanmalıdır (katot pozitif uca, anot negatif uca).

Magtrol, CHB ile birlikte PT Serisi T-yuvalı taban plakaları, TM Serisi hat içi tork transdüserleri, AMF ayarlanabilir motor sabitleyicileri, FRS serbest dönüş hız sensörü, DSP7000 kontrolcü ve 3411 tork göstergesi gibi aksesuarları sunar. Böylece motor test düzeneği modüler biçimde kurulabilir. Ürün, Buffalo (ABD) ve İsviçre merkezli üretici Magtrol tarafından geliştirilir.

Aynı çalışma prensibinin farklı sürümleri için HB Serisi Histerezis Fren ve soğutmalı seçenekler için BHB Serisi Fan Soğutmalı Histerezis Fren incelenebilir. Tüm seçenekler frenler ve kavramalar kategorisinde yer alır.

Tork, hız ve güç gereksiniminize uygun CHB modelinin seçimi ve test düzeneği konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
