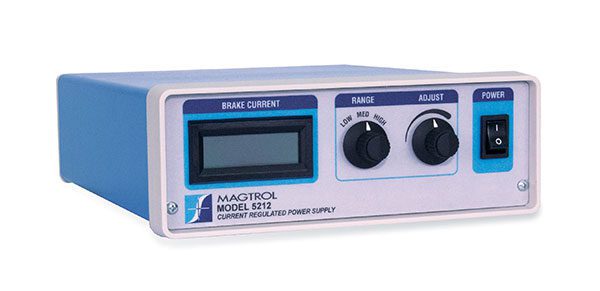

5212 Akım Regüleli Güç Kaynağı
5212, histerezis frenleri ve kavramaları için tasarlanmış, 0-1 A akım regüleli 24 VDC besleme ve göstergedir. 10 turlu akım ayar potansiyometresi ve 3 seçilebilir akım aralığı sunar.
- 0-200 mA, 0-500 mA, 0-1000 mA akım aralıkları
- ±1% tam ölçek akım regülasyonu
- Ön panelden 10 turlu potansiyometre ile manuel kontrol
- Arka panelden 0-5 VDC harici kontrol girişi
- Dahili panel metre ile çıkış akımı göstergesi
Teknik Döküman : 5212_EN.pdf
5212, Magtrol histerezis frenleri ve kavramaları ile kullanılmak üzere tasarlanmış, 0-1 A akım regüleli 24 VDC besleme ve göstergedir. Kapalı döngü besleme olarak tasarlanan cihaz, tüm aralık boyunca maksimum ayar noktasına kadar akımın düzgün uygulanmasını sağlar. Regüleli akım kullanımı, fren bobini içindeki sıcaklık değişimlerinden kaynaklanan fren torku dalgalanmalarını ortadan kaldırır.
Çalışma Prensibi
5212, histerezis frenlerine ve kavramalarına regüleli akım sağlayarak çalışır. Akım, ön paneldeki 10 turlu potansiyometre ile manuel olarak kontrol edilebilir. Uzaktan çalışma gerektiğinde, arka panelde bulunan 0-5 VDC kontrol girişi kullanılarak harici bir kaynakla kontrol edilebilir.
Öne Çıkan Özellikler
- 0-200 mA, 0-500 mA, 0-1000 mA olmak üzere 3 seçilebilir akım aralığı
- ±1% tam ölçek akım regülasyonu
- 10 turlu akım ayar potansiyometresi
- Dahili panel metre ile çıkış akımı göstergesi
- 0-5 VDC harici kontrol girişi
- 120/240 VAC 50/60 Hz güç gereksinimi
Kullanım Alanları
5212, histerezis frenleri ve kavramaları ile birlikte tork kontrolü gerektiren uygulamalarda kullanılır.
Teknik Özellikler
| Ürün Ailesi | Güç Kaynağı |
| Marka | Magtrol |
| Brake Voltage | 24 VDC |
| Current Ranges | 0-200 mA, 0-500 mA, 0-1000 mA |
| Current Regulation | ±1% Full Scale |
| Braking Control | 10-Turn Potentiometer (front panel) or 0-5 VDC External Control (back panel) |
| Line Fuse (5 x 20 mm) | 5212-2: 120 V IEC 1.0 A 250 V T 5212-2A: 240 V IEC 0.4 A 250 V T |
| Brake Fuse (5 x 20 mm) | IEC 1.25 A 250 V T |
| Power Requirements | 70 VA |
| Voltage Requirements | 120/240 VAC 50/60 HZ |
| External Control Impedance | 1 M Ohms |
| Width | 7.50 in |
| Depth | 9.75 in |
| Height | 2.75 in |
Teknik Döküman
Teknik Döküman : 5212_EN.pdf
