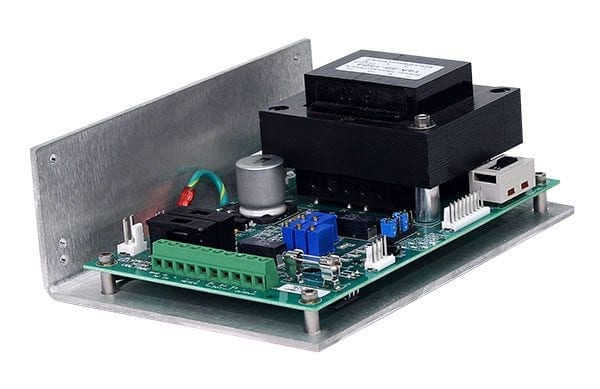

5251-2 Akım Regüleli Güç Kaynağı
Model 5251-2, Magtrol histerezis frenleri ve kavramaları için tasarlanmış, açık çerçeveli, 0-1 A akım regüleli bir güç kaynağıdır. Yüksek giriş empedansı sayesinde çeşitli sensör ve dönüştürücülerle kullanılabilir.
- 0-200 mA, 0-500 mA, 0-1000 mA akım aralıkları
- Seçilebilir 0-100 mV/0-5 VDC izleme çıkışı
- 10 turlu potansiyometre veya 0-5 VDC harici kontrol ile frenleme kontrolü
- 115/230 VAC 50/60 Hz güç gereksinimi
Teknik Döküman : 5251-2_EN.pdf
Model 5251-2, Magtrol histerezis frenleri ve kavramaları için tasarlanmış, açık çerçeveli, 0-1 A akım regüleli bir güç kaynağıdır. Yüksek giriş empedansı, çeşitli sensör ve dönüştürücülerin kullanılmasına olanak tanır. Seçilebilir 0-100 mV/0-5 VDC izleme çıkışı, bir PLC’ye, voltmetreye, ekrana veya diğer izleme cihazlarına bağlantı sağlar. Bu sayede kullanıcı, fren veya kavramaya uygulanan akımı doğrudan izleyebilir.
Çalışma Prensibi
Regüle akım sayesinde, fren bobini içindeki sıcaklık değişimlerinden kaynaklanan tork kayması ortadan kaldırılır. Frenleme kontrolü, 10 turlu bir potansiyometre veya harici 0-5 VDC kontrol sinyali ile sağlanır.
Öne Çıkan Özellikler
- Akım aralıkları: 0-200 mA, 0-500 mA, 0-1000 mA
- Akım regülasyonu: ±%1 tam ölçek
- Frenleme kontrolü: 10 turlu potansiyometre veya 0-5 VDC harici kontrol
- Akım izleme çıkışı: seçilebilir aralıklar 0-200 mV DC, 0-500 mV DC, 0-1000 mV DC, 0-5 V DC
- Hat sigortası (5 x 20 mm): 5251-2: 115 V IEC 1.0 A 250 V T; 5251-2A: 230 V IEC 0.4 A 250 V T
- Fren sigortası (5 x 20 mm): IEC 1.25 A 250 V T
- Güç gereksinimi: 70 VA
- Gerilim gereksinimi: 115/230 VAC 50/60 Hz
- Maks. uyum gerilimi: 45 VDC
Kullanım Alanları
Histerezis frenleri ve kavramaları ile birlikte tork kontrolü ve test uygulamalarında kullanılır.
Model 5251-2, 115 VAC girişli; model 5251-2A ise 230 VAC girişlidir.
Teknik Özellikler
| Ürün Ailesi | Güç Kaynağı |
| Marka | Magtrol |
| Brake Voltage | 24 VDC |
| Current Ranges | 0-200 mA, 0-500 mA, 0-1000 mA |
| Current Regulation | ±1% Full Scale |
| Braking Control | 10-Turn Potentiometer or 0-5 VDC External Control |
| Current Monitor Output | Selectable Ranges: 0-200 mV DC 0-500 mV DC 0-1000 mV DC 0-5 V DC |
| Line Fuse (5 x 20 mm) | 5251-2: 115 V IEC 1.0 A 250 V T 5251-2A: 230 V IEC 0.4 A 250 V T |
| Brake Fuse (5 x 20 mm) | IEC 1.25 A 250 V T |
| Power Requirements | 70 VA |
| Voltage Requirements | 115/230 VAC 50/60 HZ |
| Max. Compliance Voltage | 45 VDC |
Teknik Döküman
Teknik Döküman : 5251-2_EN.pdf
