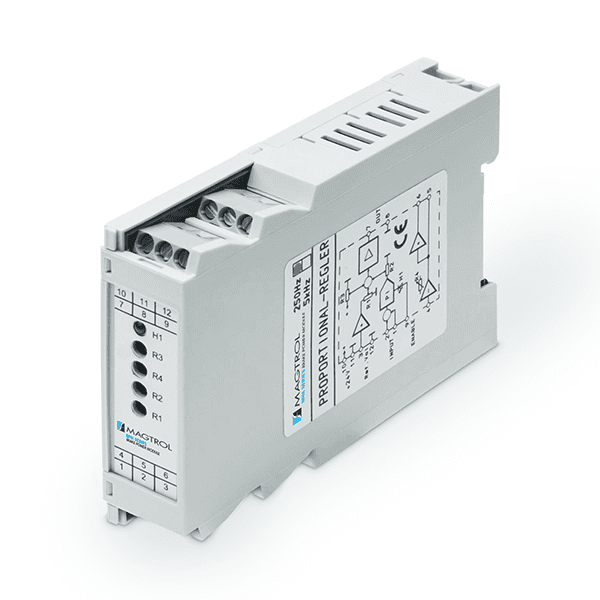

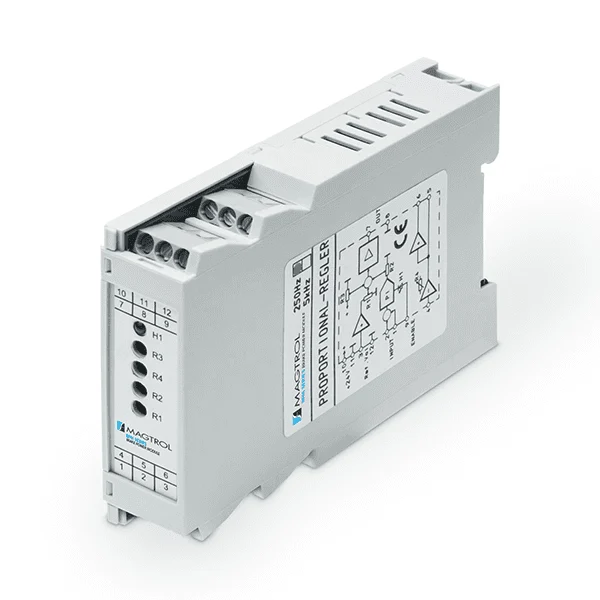

BPM Serisi Fren Güç Modülü

BPM Serisi Fren Güç Modülü: Magtrol histerezis fren ve kavramaları için 1 A (BPM 101) veya 3 A (BPM 103) akım kontrolü, 0-10 VDC giriş, 5 kHz PWM.

BPM serisi fren güç modülü, Magtrol histerezis frenlerini ve kavramalarını besleyen ve bunların akımını kontrol eden kompakt bir DIN-Ray modülüdür. 0-10 VDC’lik bir kontrol sinyalini alır ve bu sinyale orantılı olarak frene ya da kavramaya akım verir. Seride iki model vardır: BPM 101 çıkışta 1 A’e, BPM 103 ise 3 A’e kadar akım sağlar. Gövde genişliği yalnızca 22,5 mm olduğundan pano içinde az yer kaplar.

BPM serisi fren güç modülü nasıl çalışır?

Magtrol BPM modülünün analog girişi 0-10 VDC sinyaller için tasarlanmıştır. Referans değer girişinin giriş direnci 100 kΩ’dur. Maksimum 10 VDC set değerinde çıkış akımı %0 ile %100 arasında ayarlanabilir. Ayarlanabilir potansiyometreler sayesinde sıfır noktası %0-20 aralığında kaydırılabilir. Akım, 5 kHz anahtarlama frekanslı darbe genişlik modülasyonu (PWM) ile düzenlenir ve akım regülasyonu tam skalada ±%1’dir.

Magtrol BPM modülü yalnızca endüktif yükler için tasarlanmıştır; histerezis fren ve kavramaların bobinleri bu gruba girer. Çıkışta kullanılabilir azami gerilim besleme gerilimi eksi 2 V’tur (UV − 2 V).

Teknik özellikler

• Besleme gerilimi: 20-35 VDC (ripple ±%5)
• Güç tüketimi: 70 mA + yük akımı
• Çıkış akımı / gerilimi: BPM 101 için 1 A / UV − 2 V, BPM 103 için 3 A / UV − 2 V
• Akım regülasyonu: ±%1 tam skala
• Akım ayarı: %0-100
• Sıfır noktası kaydırma: %0-20
• PWM anahtarlama frekansı: 5 kHz
• Referans değer girişi: 0-10 V (Rin = 100 kΩ)
• Çalışma sıcaklığı: 0 °C ile +50 °C
• Gövde: gri poliamid izolasyon malzemesi, DIN-Ray (EN 50022) geçmeli montaj
• Ağırlık: 115 g
• Bağlantı: 2,5 mm² kablolar için vidalı terminaller

Hangi sistemlerde kullanılır?

BPM serisi fren güç modülü, motor test sistemlerinde, dinamometrelerde ve tork kontrol uygulamalarında histerezis fren veya kavramayı sürmek için kullanılır. Kontrol sinyali bir dinamometre kontrolcüsünden, bir bilgisayardan, bir PLC’den ya da başka bir 0-10 VDC kaynağından gelebilir. Modülün gücü ayrı bir harici 20-35 VDC besleme ile sağlanır.

DSP 7000 ile bağlantı

Üretici, DSP 7000 yüksek hızlı programlanabilir dinamometre kontrolcüsü ile BPM modülü arasındaki bağlantı için isteğe bağlı özel bir kablo sunar (5, 10 veya 20 m uzunluk seçenekleri). Bu yapılandırmada DSP 7000, modül üzerinden fren veya kavramayı regüle eder.

Seçim ve kullanım notları

• Frenin ihtiyaç duyduğu akım 1 A’i aşmıyorsa BPM 101, 3 A’e kadar çıkması gerekiyorsa BPM 103 seçilir.
• Magtrol histerezis frenlerle kullanıldığında erişilebilen azami tork, frenin çalışma sıcaklığına bağlıdır.
• Modül başka işlevler de içerir; ancak üretici yalnızca belgede tanımlanan işlevleri destekler ve tanımlanmayan kullanımlardan kaçınılmasını önerir.

Magtrol markalı üreticinin bu modülü, fren ve kavramalarla birlikte kullanılacak şekilde tasarlanmıştır. Magtrol BPM, akım regüleli bir güç kaynağı yerine DIN-Ray üzerinde 0-10 VDC ile kontrol edilen ekonomik bir çözüm arayanlar için uygundur; bu amaçla 5212 Akım Regüleli Güç Kaynağı da değerlendirilebilir.

Kontrol edeceğiniz frenler: HB Serisi Histerezis Fren ve HC Serisi Histerezis Kavrama gibi ürünlerle birlikte çalışacak şekilde, ayrıca frenler ve kavramalar kategorisinden seçilebilir.

Fren veya kavramanız için uygun BPM modeli ve kontrol yapısı konusunda Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.

BPM Serisi Fren Güç Modülü, Magtrol histerezis frenlerinin ve kavramalarının akımını besleyen ve düzenleyen, DIN rayına geçirilen kompakt bir güç katıdır. Magtrol BPM modülünün iki modeli vardır: BPM 101 en fazla 1 A, BPM 103 ise en fazla 3 A çıkış akımı verir. Aşağıda seçim ve bağlantıyla ilgili ayrıntılar yer almaktadır.

BPM Serisi Fren Güç Modülü ile model seçimi

İki model aynı gövdede ve aynı giriş yapısında gelir; fark çıkış akımı kapasitesidir. Çıkış gerilimi besleme geriminden 2 V düşük olur (UV eksi 2 V). Fren veya kavramanın bobin akımı 1 A’in altındaysa BPM 101, daha yüksek akım gerekiyorsa BPM 103 uygundur. Modül yalnızca endüktif yüklerle kullanılmalıdır.

• Besleme: 20–35 VDC (dalgalanma ±%5), tüketim 70 mA + yük akımı
• Akım regülasyonu: tam skalada ±%1
• PWM anahtarlama frekansı: 5 kHz
• Referans girişi: 0–10 V, giriş direnci 100 kΩ
• Akım ayarı: %0–100; sıfır noktası kaydırma: %0–20

Mekanik yapı ve montaj

Modül 22,5 mm genişliğindedir ve gri poliamid gövdeye sahiptir. EN 50022 DIN rayına geçmeli olarak monte edilir, ağırlığı 115 g’dır. Terminaller 2,5 mm² kablolar için vidalı tiptir. Çalışma sıcaklık aralığı 0 °C ile +50 °C arasındadır.

Kontrol sinyali ve sisteme entegrasyon

Modül, 0–10 VDC kontrol sinyaliyle sürülür. Bu sinyal bir bilgisayar, PLC veya ayarlanabilir bir gerilim kaynağı olabilir. Magtrol DSP 7000 dinamometre kontrolörü ile birlikte kullanıldığında kontrolör modülü sürerek freni veya kavramayı regüle eder; bağlantı için üreticinin isteğe bağlı özel kablosu (5, 10 veya 20 m uzunluk seçenekleri) bulunur. Harici bir DC besleme gerekir.

Magtrol histerezis frenleriyle kullanımda elde edilebilecek azami tork, frenin çalışma sıcaklığına bağlıdır; ayrıntı için üreticiye danışılmalıdır. Üretici, datasheet’te anlatılan fonksiyonların dışındaki kullanımları desteklemez ve önermez.

Uyumlu fren ve kavramalar

BPM Serisi Fren Güç Modülü; HB Serisi Histerezis Fren, HC Serisi Histerezis Kavrama gibi Magtrol histerezis ürünlerinin akım kontrolünde kullanılır. Yüksek güçte basınçlı hava soğutmalı seçenek için AHB Serisi Basınçlı Hava Soğutmalı Histerezis Fren incelenebilir. Tüm ürünler Frenler ve Kavramalar kategorisinde listelenmiştir. Üretici Magtrol, sistem tamamlayıcıları olarak TM ve TS serisi tork transdüserlerini, DSP 7000 kontrolörünü ve TORQUE yazılımını da sunar.

Magtrol BPM modelinin fren veya kavramanıza uygunluğu ve sistem bağlantısı için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
