8523 Minyatür Yassı Yük Hücresi

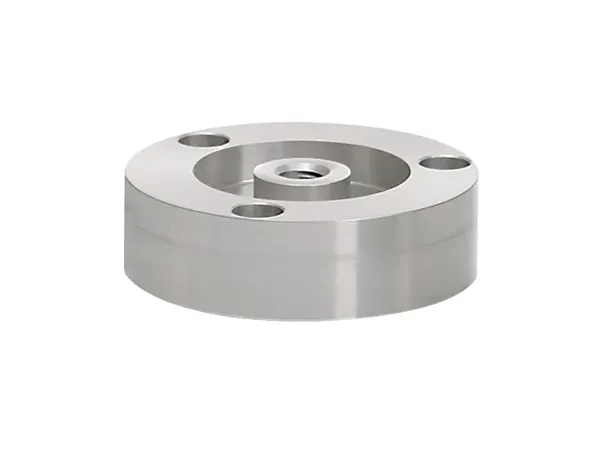

8523 minyatür yassı yük hücresi, Burster tarafından üretilen, tek eksenli ve hem çekme hem basma yönünde çalışan strain gage tabanlı bir kuvvet sensörüdür. ±20 N ile ±5 kN arasında sekiz ölçüm aralığıyla sunulur. Düşük yapı yüksekliği ve üç noktadan temaslı montajı sayesinde, montaj yüzeyinin ideal olmadığı düzeneklerde de eğimsiz kurulum yapılabilir. Burster 8523, statik ve dinamik kuvvet ölçümü gereken test ve Ar-Ge uygulamaları için geniş bir kullanım yelpazesine göre tasarlanmıştır.

8523 minyatür yassı yük hücresi nasıl çalışır?

Burster 8523 sensörünün içinde, üzerine tam Wheatstone köprüsü olarak bağlanmış gerinim ölçerlerin yapıştırıldığı elastik bir membran bulunur. Sensöre çekme veya basma yükü uygulandığında ölçüm köprüsünün omik direnci değişir ve çıkış sinyali uygulanan yükle orantılı olarak mV/V cinsinden ayarlanır. Ölçülecek kuvvet, sensörün ortasındaki M8 x 1,25 kör dişli delikten çekme veya basma yönünde uygulanır. Çıkış gerilimi (mV/V) besleme gerilimine güçlü biçimde bağlı olduğundan, ölçüm zincirinde kullanılacak besleme ve yükselteç buna göre seçilmelidir.

Burster 8523 yük hücresi basma yönünde kalibre edilir ve basma yönünde pozitif çıkış verir. Üretici, çekme yönünde kullanıldığında tam skala çıkışın farklı olabileceğini belirtir; çekme yönü kalibrasyonu gerekiyorsa bu ayrıca talep edilmelidir.

Öne çıkan teknik özellikler

• Ölçüm aralıkları: ±20 N, ±50 N, ±100 N, ±200 N, ±500 N, ±1 kN, ±2 kN ve ±5 kN
• Nominal duyarlılık: 1,0 mV/V, 1,5 mV/V ve 1,7 mV/V (aralığa göre); isteğe bağlı olarak 0,5 – 1,5 mV/V arasında standardizasyon (±%0,5)
• Bağıl doğrusalsızlık: aralığa göre ≤ ±0,15 ile ≤ ±0,25 % F.S. (nominal yükün %20 – %100 bölgesinde)
• Bağıl histerezis: ≤ 0,25 ile ≤ 0,5 % F.S.
• Sıcaklık etkisi: sıfır çıkışında ≤ ±0,01 ile ±0,02 % F.S./K, nominal duyarlılıkta ≤ ±0,02 % F.S./K
• Köprü direnci: 350 Ω nominal; önerilen besleme 5 VDC
• Yalıtım direnci: 45 V’ta > 30 MΩ
• Mekanik: tam skalada defleksiyon < 80 µm, azami çalışma kuvveti nominal yükün %130’u, kopma aşırı yükü nominalin %300’ünden fazla; dinamik yüklemede nominal yükün %50’si önerilir
• Doğal frekans: aralığa göre 0,5 kHz ile 3 kHz arası
• Sıcaklık: kompanze aralık +15 °C … +70 °C, çalışma aralığı -30 °C … +80 °C
• Kütle: 0,15 kg ve 0,35 kg (aralığa göre)
• Kablo: yüksek esnek, ekranlı PUR kablo (Ø 4,2 mm), sürükleme zincirine uygun

Montaj ve opsiyonlar

Burster 8523 sensörü dış flanştaki üç delikten, 12.9 mukavemet sınıfında üç adet M4 veya M5 vida ile sabitlenir; sıkma torku sırasıyla 3 ve 6 N·m’dir. Üretici, sensörün tüm yatak alanının sertleştirilmiş (60 HRC), düz ve parlatılmış ya da lepelenmiş bir yüzeye oturtulmasını ister.

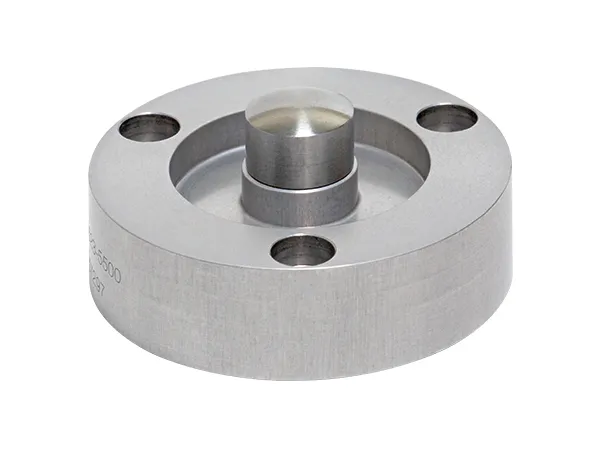

• Yük düğmesi: yalnızca basma kuvveti uygulanacaksa karmaşık bağlantı mekanizmalarına gerek bırakmaz. Bombeli yüzeyi 3°’ye kadar açılı yüklerde açı hatasını azaltır; temas yüzeyi düz ve en az 60 HRC sertlikte olmalıdır.

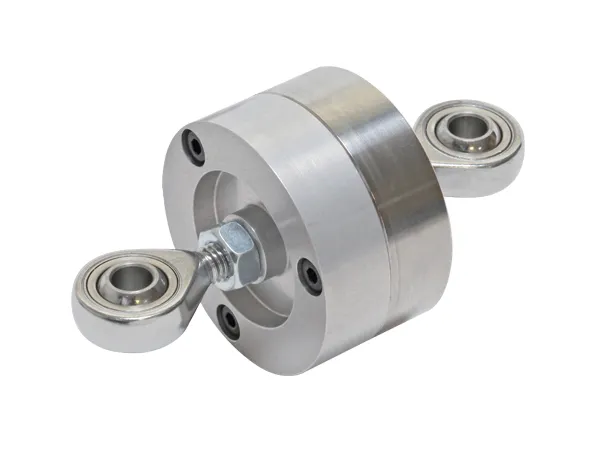

• Çekme plakası: hareketli düzeneklerde halat gerilimi veya mafsal kuvveti gibi çekme yüklerinin ölçülmesini sağlar. Plaka ile sensör tek birim olarak kalibre edilir ve yalnızca birleştirilmiş olarak teslim edilir.
• Rulmanlı mafsal (rod end): çekme yönünde yükün doğru iletilmesini sağlar, basma yönünde hafif eksen kaçıklıklarını telafi eder. Paslanmaz çelik, PTFE yataklı ve bakım gerektirmeyen yapıdadır.
• burster TEDS: sensörün kimlik ve kalibrasyon verilerini saklayan bellektir; uygun Burster cihazlarıyla hassasiyet kaybetmeden sensör değişimine olanak tanır.
• Bağlantı seçenekleri: açık kablo uçları, 9 pinli Sub-D, 12 pinli yuvarlak konnektör, TEDS’li 9 pinli Sub-D ve 8 pinli konnektör

Sensörle birlikte test ve kalibrasyon sertifikası verilir. Standart fabrika kalibrasyonu, akredite ISO 376 kalibrasyonu veya müşteri şartnamesine göre özel kalibrasyon ayrıca istenebilir.

Nerelerde kullanılır?

8523 minyatür yassı yük hücresi; takım tezgâhlarında, her türlü test tezgâhında ve Ar-Ge çalışmalarında kullanılır. Karşılaştırmalı ölçümlerde referans sensör olarak da kullanılabilir. Çekme plakası ile kablo ve zincir gibi çekme yüklerinin, yük düğmesi ile saf basma kuvvetlerinin ölçümü kolaylaşır.

Sisteme entegrasyon

Köprü çıkışı mV/V düzeyinde olduğundan sensör, strain gage girişli bir yükselteç veya gösterge ile kullanılır; GSV-11H Yük Hücresi Amplifikatörü bu tür bir sinyal şartlandırma seçeneğidir. Benzer yassı yapıda başka bir kuvvet sensörü arıyorsanız 8524 Pankake Yassı Kuvvet Sensörü‘nü, daha geniş seçenekler için Minyatür Kuvvet Sensörleri kategorisini inceleyebilirsiniz.

Ölçüm aralığı, duyarlılık, kablo ve konnektör seçimi dahil Burster 8523 konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
