CTS Cogging Tork Test Sistemi

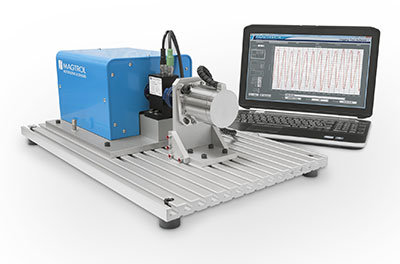

CTS 100 Serisi, motorların detent torku, cogging torku ve sürtünme torkunu ölçmek için tasarlanmış bağımsız bir test sistemidir. Hassas bir dişli motor ve TS Serisi tork sensörü ile birlikte çalışır.
- 1 … 10 rpm düşük hızda motor tahriki
- ±0,1 mN∙m doğrulukla tork ölçümü
- X-Y veya kutupsal grafikler ve FFT analizi
- USB arayüzü ile PC bağlantısı
- 100 – 240 VAC güç gereksinimi
Teknik Döküman : cts_EN.pdf
CTS 100 Serisi Cogging Tork Test Sistemi, detent torku, cogging torku ve sürtünme torkunu kontrol etmek ve ölçmek için tasarlanmış bağımsız bir test sistemidir. Sistem, hassas bir dişli motor ve 5.000 darbe enkoder entegre eden bir TS Serisi tork sensörü içerir. CTS 100 ile CTS 102 arasındaki modellerde, kullanım sırasında yanlış kullanım nedeniyle sistemin aşırı yüklenmesini önlemek için dahili emniyet kavramaları bulunur.
Çalışma Prensibi
Dişli motor, test edilen motoru (MUT) 1 … 10 rpm gibi düşük bir hızda tahrik ederken, açısal konuma bağlı olarak cogging torkunu ölçer. Tork ölçümü, seçilen tork sensörüne bağlı olarak 2 N∙m’ye kadar bir aralığı kapsar ve ±0,1 mN∙m doğruluk sağlar (TS 100 – 50 mN∙m ve TS 101 – 100 mN∙m için).
Öne Çıkan Özellikler
- Cogging torkunun tepeden tepeye doğru ölçümü
- X-Y veya kutupsal grafikler ve FFT analizi
- Ölçülen verilerin saklanması ve 5 grafiğe kadar üst üste bindirerek performans karşılaştırması
- İmleç ile ölçüm noktalarından hassas değer okuma
- Ölçülen parametrelerin TXT dosyası olarak kaydedilmesi
- Dönüştürücü sinyalini tam bir tur boyunca kontrol eden sıfır ofset ayarlama rutini
- USB arayüzü ile PC’ye doğrudan bağlantı
- PT-25 oluklu taban plakası üzerine montaj
- Dikey montaj braketi opsiyonu (çok düşük ölçüm değerleri için önerilir)
Kullanım Alanları
Motor üreticileri ve test laboratuvarları için uygundur; motorların cogging torku, detent torku ve sürtünme torkunun karakterizasyonu ve kalite kontrolünde kullanılır.
CTS 100 ile CTS 102 arasındaki modeller, ön tarafa monte edilen TS sensörünün değiştirilmesiyle kolayca büyütülebilir veya küçültülebilir (50, 100 veya 200 mNm). Yazılım, kullanılan tork sensörünü otomatik olarak tanır ve ölçüm aralığını buna göre ayarlar.
Teknik Özellikler
| Ürün Ailesi | Motor Test Sistemi |
| Marka | Magtrol |
| MODEL | CTS 100 | CTS 101 | CTS 102 | CTS 103 | CTS 104 | CTS 105 |
|---|---|---|---|---|---|---|
| Nominal Tork | 50 mN∙m | 100 mN∙m | 200 mN∙m | 500 mN·m | 1 N·m | 2 N·m |
| Accuracy | 0.1 % of RT | 0.05 % of RT | ||||
| Scalability of the measuring range | Yes b) | No | ||||
| MEASUREMENT | ||||||
| Speed range c) | 1 … 10 rpm d) | |||||
| Angle resolution | 0.018° (5 000 PPRc)) | |||||
| Direction of rotation | clockwise (CW) and/or counter clockwise (CCW)e) | |||||
| ENVIRONMENT | ||||||
| Operating temperature range | +10 °C … +45 °C | |||||
| Storage temperature range | 0 °C … +70 °C | |||||
| Temperature influence on zero | 0.01 % / °C | |||||
| Protection class | IP 42 | |||||
| ELECTRICAL CHARACTERISTICS | ||||||
| Power supply | 100 ~ 240 VAC / 50 ~ 60 Hz (max 1 A) | |||||
| Connection interface | USB 2.0 | |||||
| Connection cable | 2 m cable (USB-A / USB-B) included |
