Direksiyon Efor Ölçüm Sistemi

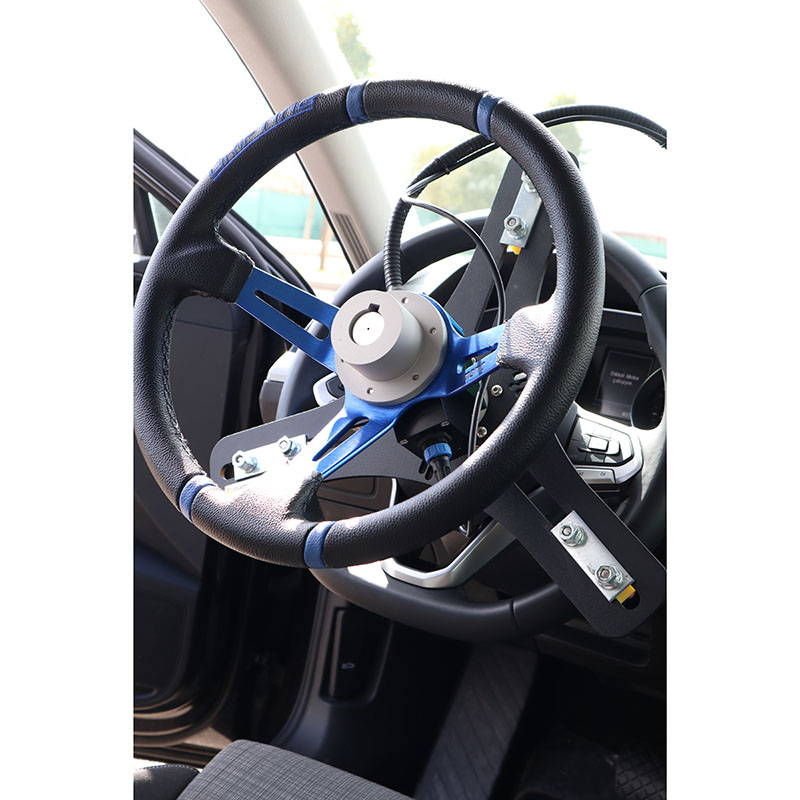

Direksiyon efor ölçüm sistemi, Burster 8661 serisi temassız dönen tork sensörünün gerekli mekanik fikstürlerle direksiyon testlerine uygun hâle getirilmiş şeklidir. Sistemde standart olarak USB çıkışlı Burster 8661 tork sensörü kullanılır; seçilen konfigürasyona göre aynı sensör üzerinden direksiyon torku ile birlikte dönüş açısı ve hız bilgisi de alınabilir. Sensörün yüksek açı çözünürlüğü ve çift ölçüm aralığı seçeneği, bu sistemin temel tercih nedenleridir.

Direksiyon efor ölçüm sistemi nasıl çalışır?

Burster 8661 gerinim ölçer (strain gauge) prensibiyle çalışır. Sinyaller sensör milinde endüktif ve optik yolla aktarılıp doğrudan mil üzerinde sayısallaştırıldığı için sensör bakım gerektirmez. Çıkış sinyali değerlendirme elektroniği tarafından gerilim sinyali olarak ya da USB üzerinden sunulur. Bu sistemde USB çıkışlı versiyon esas alınır; USB seçeneğinde sensör besleme gerilimini USB üzerinden alır ve ek bağlantı gerekmez. Moment ölçümüne ek olarak, isteğe bağlı olarak dönüş hızı veya açı değeri ile hesaplanan mekanik güç de ücretsiz DigiVision yazılımında izlenebilir.

Öne çıkan özellikler

• Tork aralıkları: ±10, ±20, ±50, ±100 ve ±200 N·m
• Doğrusalsızlık: tek aralıklı sensörlerde ±%0,05 veya ±%0,1 F.S.; çift aralıklı sensörlerde %0,1 F.S.
• Dual range: 1:4, 1:5 ve 1:10 kademeli çift ölçüm aralığı seçenekleri. İki aralık ayrı ayrı kalibre edilir ve ölçüm sırasında bile 50 ms’den kısa sürede değiştirilebilir.
• Açı ve hız ölçümü: 1024 veya 2000 artımlı enkoder diski. İki kanallı TTL darbe çıkışı (A ve B kanalı) sunulur; dört kenar çözümlemesiyle 2000 artımlı diskte 0,045°’ye kadar açı çözünürlüğü elde edilebilir.
• Dönüş yönü: Saat yönü ve saat yönünün tersi (CW ve CCW) ölçüm
• Sıcaklık etkisi: Sıfır noktasında ±%0,015 F.S./K, duyarlılıkta ±%0,010 F.S./K (dual range sensörde ikinci aralık için sırasıyla %0,03 ve %0,02)
• Besleme: 10–30 VDC (USB ile 5 V), yaklaşık 2 W
• Çalışma sıcaklığı: 0 °C ile +60 °C
• Koruma sınıfı: IP40; gövde anodize alüminyum

Mekanik sınırlar ve montaj

Sensör şaftı silindirik ya da kamalı olabilir. Tork kapasitesinin %200’üne kadar (dual range sensörde %150) çalışma torkuna izin verilir; dinamik ve değişken yüklerde nominal torkun %70’i önerilir. Eksenel ve radyal yük sınırları aşılmamalı, paralel veya açısal kaçıklıktan doğan gerilmeyi önlemek için uygun kaplinler kullanılmalıdır. Üretici bu amaçla burulma yönünde rijit metal körüklü kaplinler ve montaj blokları sunar; montaj bloğundaki konumlandırma pimi, sensör değiştirildiğinde yeniden hizalama ihtiyacını azaltır.

Nerelerde kullanılır?

Direksiyon efor ölçüm sistemi, direksiyon sistemi onayına yönelik homologasyon testlerinde, BM Avrupa Ekonomik Konseyi’nin (UNECE) yayınladığı ECE R-79 regülasyonu doğrultusunda kullanılabilir. Binek, hafif ticari ve ticari araçlara uygundur. Direksiyon hissi ve direksiyon çevirme eforunun açıya bağlı olarak izlendiği araştırma-geliştirme testleri de tipik kullanım alanları arasındadır.

Direksiyon efor ölçüm sistemi için 8655 ve 8656 seçenekleri

Daha kısa bir montaj boyu gerektiğinde sistem burster 8655 veya 8656 tork sensörüyle de kurulabilir. 8655, standart kare bağlantılı ve çok kısa gövdeli bir modeldir; kare bağlantı sayesinde ek kaplin gerektirmeden mevcut düzeneğe eklenebilir. 8656 ise her ölçüm aralığında kama yuvalı şafta sahip hassas bir modeldir ve 10.000 dev/dk’ya kadar kullanılabilir.

Her ikisi de 8661 gibi temassız çalışır: tork, şaftın burulmasından strain gauge ile algılanır, sinyaller şaft üzerinde sayısallaştırılır ve ±10 V gerilim çıkışı ya da USB üzerinden sunulur. Bu modeller 10–30 VDC (USB ile 5 V) ile beslenir, saniyede 400 ölçüm verir ve 0–60 °C aralığında çalışır. Hız ve açı ölçümü için 400 artımlı enkoder diski opsiyoneldir.

Sisteme entegrasyon

USB bağlantısı için DigiVision Light yazılımı Burster sitesinden ücretsiz indirilebilir. Kendi yazılımınıza entegrasyon için LabVIEW ve DASYLab sürücüleri ile bir DLL mevcuttur. Daha fazla kanal, tetikleme ve raporlama gereken durumlarda DigiVision Standard (16 kanala kadar) ve Professional (32 kanala kadar) sürümleri vardır.

Sistem isteğe bağlı olarak 8655 veya 8656 kısa gövdeli tork sensörleriyle hazırlanabilir. Bu durumda azami tork 100 N·m olur, açı çözünürlüğü 0,255° (400 adım) seviyesinde kalır ve 8661’deki çift çıkışlı (dual range) seçenek kullanılamaz. Sensörün kendi sayfasına 8661 USB Çıkışlı Dinamik Tork Sensörü adresinden, benzer sensörlere ise Dinamik Tork Sensörleri kategorisinden ulaşabilirsiniz. Dönmeyen, statik tork ölçümü gereken uygulamalar için 8625 Şaft Tipi Statik Tork Sensörü değerlendirilebilir.

Aracınıza ve test standınıza uygun direksiyon efor ölçüm sistemi konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
