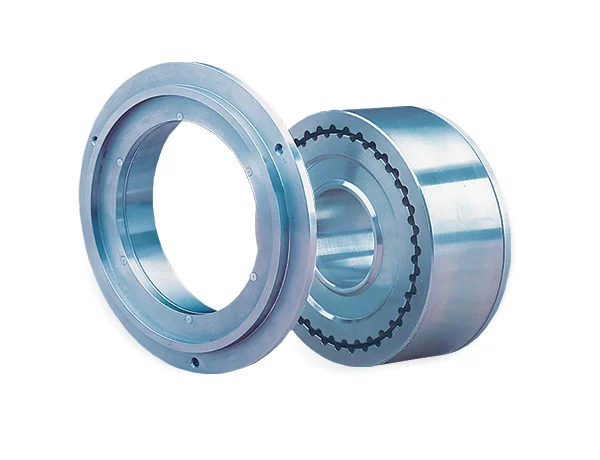

LB Serisi Büyük Delik Çaplı Histerezis Fren

LB serisi büyük delik çaplı histerezis fren, Magtrol tarafından tasarlanan, mil ve yatak içermeyen büyük delikli histerezis frenlerdir. Geniş iç çap sayesinde tel gibi malzeme doğrudan frenin içinden geçirilebilir; bant makarasına bağlanan rotor ise gerekli gerilimi sağlar. Tork, manyetik bir hava boşluğu üzerinden üretilir; manyetik toz ya da sürtünme elemanı kullanılmaz. Bu nedenle çalışma sessiz ve düzgündür, tork tekrarlanabilirliği yüksektir ve bakım gerektirmeyen uzun bir ömür hedeflenir.

LB serisi büyük delik çaplı histerezis fren nasıl çalışır?

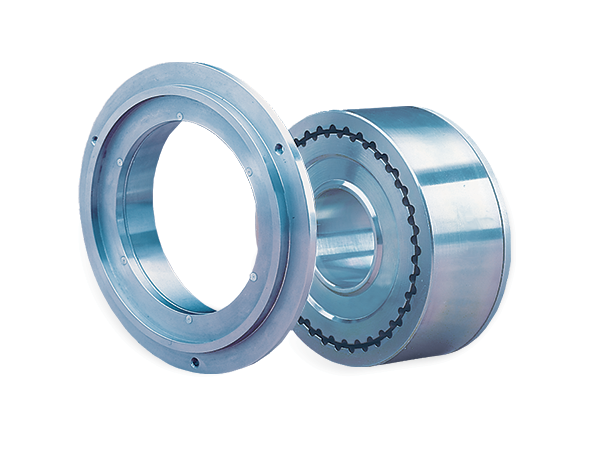

Magtrol LB freni iki ana parçadan oluşur: kutup/gövde düzeneği ve rotor. Kutup/gövde düzeneği genellikle makine içinde sabit konumda monte edilir; rotor ise mil üzerinde, kutup/gövde düzeneğinin içine eş merkezli olarak yerleştirilir. İki parça birbirine temas etmez. Alan bobini enerjilenene kadar rotor serbestçe döner; bobine DC akım verildiğinde hava boşluğunda oluşan manyetik akı rotoru tutar ve kutup yapısı ile rotor arasında frenleme torku doğar.

Frenleme torku bobinden geçen akımla orantılıdır. Akımın yönünün (polaritenin) çalışmaya etkisi yoktur. Tork, minimum değerden (yatak sürtünmesi) anma torkuna kadar akım ayarıyla değiştirilebilir. Bobin sıcaklığı ve şebeke gerilimindeki değişimlerden kaynaklanan tork kaymasını azaltmak için akım regülasyonlu bir DC besleme önerilir. Hız arttıkça torkun değişmemesi, histerezis frenlerin en belirgin özelliğidir.

Modeller ve teknik değerler

Aşağıdaki değerler LB-xxxM-2 modelleri için anma akımındaki minimum tork, anma akımı ve gerilimi ile azami hızı gösterir:

• LB-250M-2: 1,5 N·m, 270 mA, 25,6 VDC, 3000 rpm; kinetik güç 450 W (5 dakika), 110 W (sürekli); bobin direnci 95 Ω
• LB-450M-2: 3,0 N·m, 442 mA, 22,1 VDC, 2500 rpm; kinetik güç 670 W (5 dakika), 160 W (sürekli); bobin direnci 50 Ω
• LB-750M-2: 5,0 N·m, 383 mA, 23,0 VDC, 2000 rpm; kinetik güç 1000 W (5 dakika), 200 W (sürekli); bobin direnci 60 Ω
• LB-1750M-2: 12,0 N·m, 500 mA, 26,0 VDC, 1800 rpm; kinetik güç 1200 W (5 dakika), 350 W (sürekli); bobin direnci 52 Ω

Bobin direnci 25 °C’de ±%10 toleranslıdır. Kinetik güç değerleri bobin ve/veya yatak sıcaklığını yaklaşık 100 °C ile sınırlayan azami değerlerdir ve aşılmamalıdır; montaja, havalandırmaya ve ortam sıcaklığına bağlı olarak gerçek değerler ±%50 değişebilir. Daha yüksek hızlar, 8000 rpm’ye kadar, özel talep üzerine sağlanabilir. Standart delik çaplarında anma akımındaki gerçek tork genellikle garanti edilen minimum değerlerin üzerindedir. Bazı frenlerde anma torkunun %15–25 üzerinde ek tork da alınabilir.

Öne çıkan özellikler

• Mil ve yatak gerektirmez; tel ve kablo gibi malzemenin içinden geçtiği uygulamalara uygundur
• Hızdan bağımsız, düzgün ve tekrarlanabilir tork
• Sürtünme ve manyetik toz içermediği için aşınma, toz yaşlanması ve conta sızıntısı sorunu yoktur
• Sıcaklık ve diğer çalışma koşullarındaki değişimlere karşı yüksek kararlılık
• Standart delik çapları ve delik desenleri; müşteri gereksinimine göre değişiklik mümkün

Nerelerde kullanılır?

Magtrol LB frenleri, helisel sarma, örgü ve benzeri geçişli (feed-through) uygulamalarda kullanılır. Tipik makineler kablo, tel, fiber optik kablo, halat ve bant üretim makineleridir. Bir diğer kullanım alanı sarım işlemlerinde flyer kontrolüdür. Çok sargılı veya çok telli yapılarda her hat için ayrı kapalı çevrim gerilim kontrolü kurmak yerine, aynı model frenlerin eşleştirilmiş MLB sürümü tercih edilebilir: her fren seçilen eşleştirme noktasında ±%1 toleransla eşleştirilir ve anma torkunun %50–100’ü arasında bir nokta seçilebilir. Bu sayfadaki LB modelleri standart sürümdür.

Montaj ve besleme

Kutup/gövde düzeneği ve rotor ayrı parçalar olarak sevk edilir. Son montajda parçaların doğru hizalanması makine tasarımcısının sorumluluğundadır; rotor ile kutup arasındaki eş merkezlilik ve diklik belirtilen toleransları aşmamalıdır. Daha büyük delik çapları sağlanabilir, ancak delik çapı arttıkça performans düşer; bu tür değişiklikler sipariş öncesinde üreticiyle ayrıntılı görüşülmelidir. Anma akımındaki tork-akım eğrileri talep üzerine sağlanır.

Magtrol LB freni bobini indüktif olduğundan, besleme ünitesini geri tepmeden korumak için fren uçlarına, besleme çıkış gerilimi ve akımına eşit ya da daha yüksek değerli bir diyot bağlanmalıdır; katot pozitif uca, anot negatif uca gelir. Akım regülasyonlu besleme için 5212 Akım Regüleli Güç Kaynağı ya da 0–10 V veya 4–20 mA analog girişle 3 A’e kadar akım sağlayan BPM Serisi Fren Güç Modülü kullanılabilir.

Mil ve yatak içeren, standart makine montajına uygun frenler gerekiyorsa HB Serisi Histerezis Fren ürününü, diğer seçenekler için Frenler ve Kavramalar kategorisini inceleyebilirsiniz.

Hat geçişli geriliminiz için uygun LB modeli, delik çapı ve besleme seçimi konusunda Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
