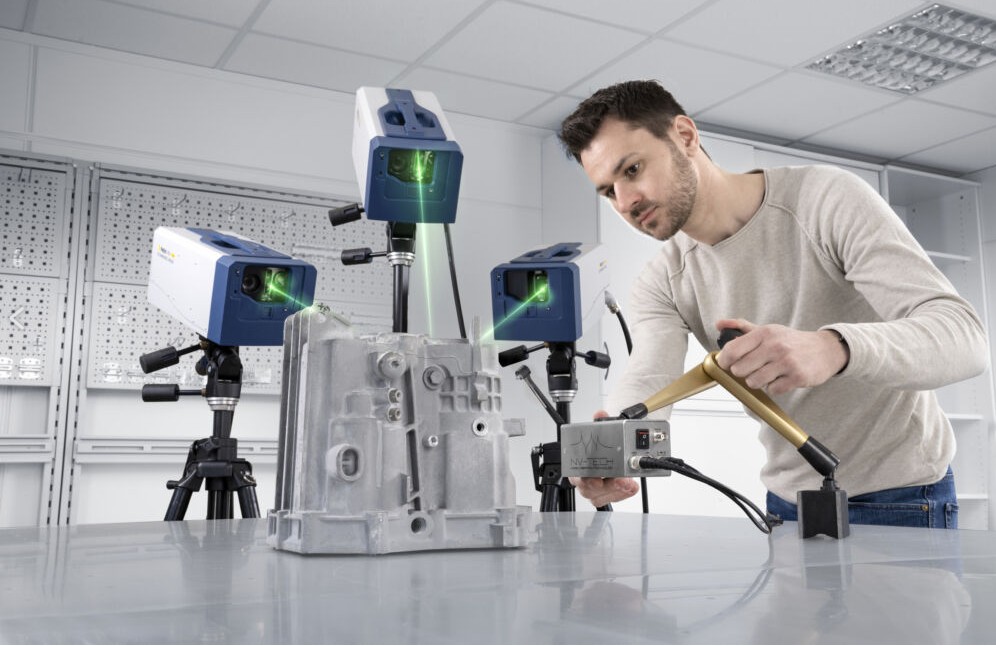

VibroScan QTec Sistemi – 10 Kat Daha Hızlı ve Temassız Titreşim Analizi

Polytec’in yeni nesil VibroScan QTec sistemi, büyük araç gövdelerinden mikrosistemlere kadar birçok farklı objenin temassız ve yüksek hassasiyetle titreşim analizini sağlar. Ölçüm sırasında nesneye temas gerekmediği için veriler bozulmaz. Ancak ölçüm yüzeylerinin optik olarak “pürüzlü” olması (speckle etkisi) ışık sinyalinde gürültüye yol açabilir.

QTec teknolojisi, bu sorunu çoklu fotodetektör ve alım (receiver) çeşitliliği yaklaşımıyla çözer. Farklı açılardan alınan sinyaller birleştirilerek daha kararlı ve güvenilir ölçüm verisi elde edilir. Bu sayede:

  • Tek ölçümle yüksek doğruluk,
  • 10 kata kadar daha hızlı veri elde etme,
  • Yüksek SNR (signal-to-noise ratio) sağlanır.

polytec

Robotik ve Otomatik Modalanaliz Entegrasyonu

RoboVib sistemi, QTec teknolojisiyle birlikte çalışarak büyük ve karmaşık parçaların (örneğin araç gövdeleri) otomatik mod şekli analizini mümkün kılar.

  • Ölçüm süresi günlerden saatlere indirilebilir.
  • Küçük parçalar için RotoVib sistemi döner tabla kullanarak 360° tarama yapar.

Sualtı Ölçümleri ve Medikal Uygulamalar

QTec Neo modeli, HeNe lazer teknolojisiyle su ortamında da ölçüm yapabilir. Bu, örneğin hidrofon kalibrasyonu veya ultrason komponenti testlerinde oldukça kullanışlıdır.

Makale için tıklayınız…

Taşınabilirlik, Yapay Zekâ ve Kolay Kurulum

  • Yeni sistemler eski modellere göre %50 daha küçük ve seyahat dostudur.
  • Yapay zekâ destekli yazılım (PSV) sayesinde:
    • Otomatik nesne tanıma
    • 3D modelle uyum
    • Kullanıcı eğitimi ihtiyacında azalma sağlanır.

Genel Değerlendirme

Polytec’in QTec tabanlı yeni nesil sistemleri, klasik vibrometre sistemlerine kıyasla:

  • Daha hızlı
  • Daha doğru
  • Daha taşınabilir
  • Daha akıllı (AI destekli) hale gelmiş durumdadır.

Polytec’in VibroScan QTec Sistemi ile Geliştirilmiş Titreşim Ölçümleri

Polytec’in yeni optik titreşim ölçüm sistemi VibroScan QTec‘in kalbinde, doğruluk ve verimlilikte tamamen yeni bir seviyeye ulaşan QTec teknolojisi yer alıyor. Bu teknoloji, alıcı çeşitliliğine sahip çok kanallı bir interferometreye dayanarak farklı perspektiflerden ölçüm verilerini birleştirir ve sinyal-gürültü oranını önemli ölçüde iyileştirir.

Geniş Alanlı Titreşim Analizi

VibroScan QTec sistemi, büyük araç karoserlerinden MEMS gibi mikro parçalara kadar çeşitli nesnelerin yüzey genelinde titreşim analizine olanak tanır. Temassız ölçüm yöntemiyle, nesne fiziksel temasla etkilenmediğinden bozulmamış veriler sağlar. Ancak pratikte ölçüm yüzeyleri genellikle optik olarak pürüzlüdür; bu da ışığın yansımasının yanı sıra saçılmasına neden olur. Sonuçta, “speckle” adı verilen karanlık ve aydınlık alanlardan oluşan bir desen oluşur. Bu etki, fotodedektördeki ışık şiddetinde dalgalanmalara ve geniş bantlı gürültüye yol açarak ölçümlerde istenmeyen sinyal kesintilerine sebep olur. Bu nedenle, iyi sonuçlar için genellikle birden fazla ölçüm veya çok sayıda ortalama alma gereklidir.

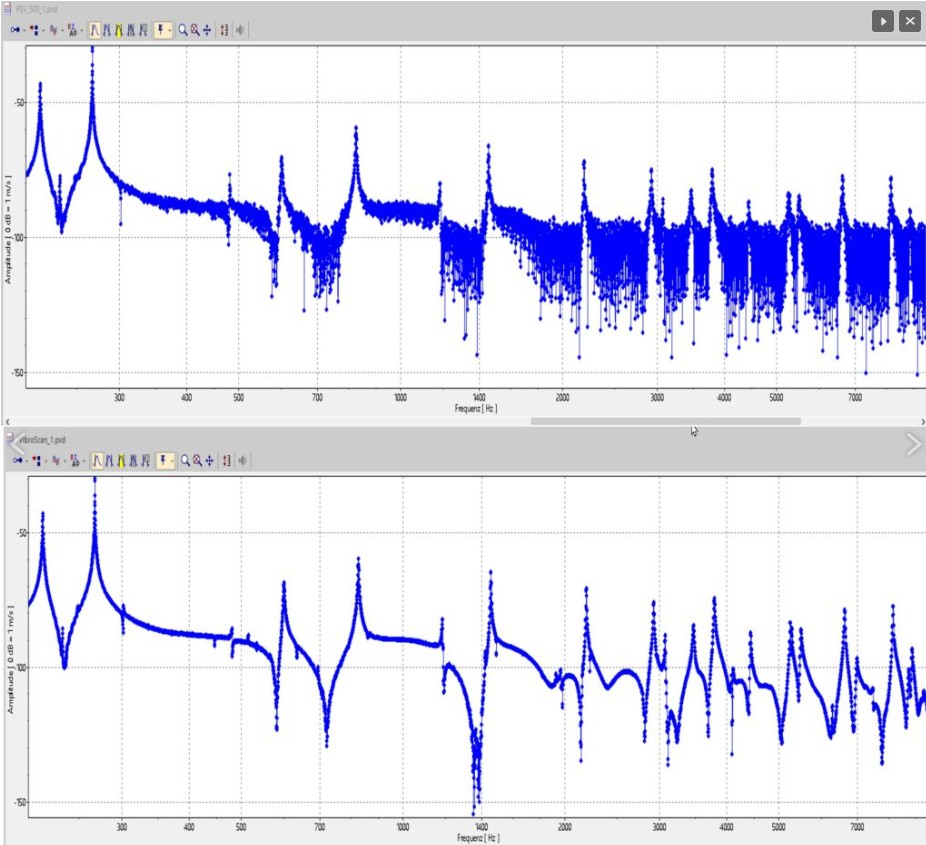

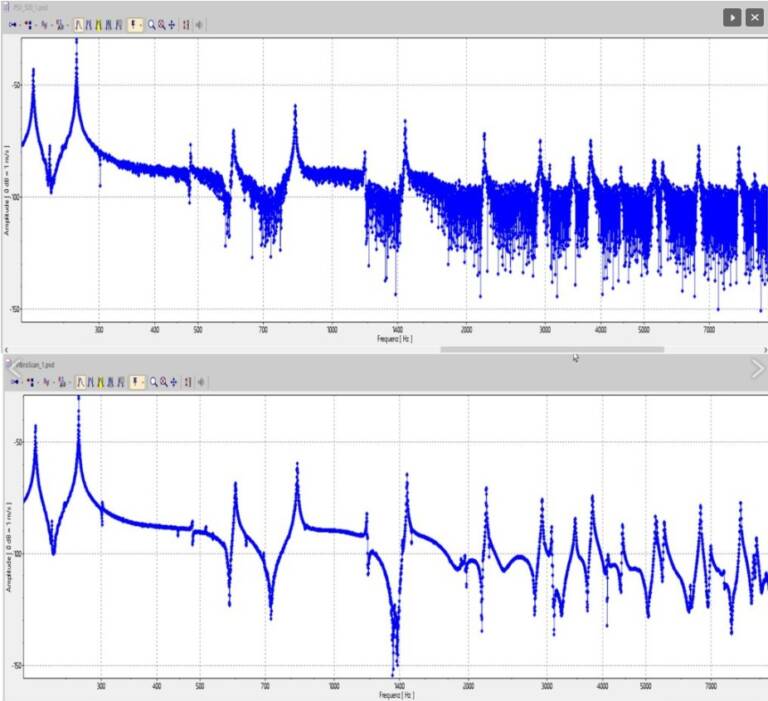

Polytec, bu sorunu QTec teknolojisiyle çözer. Çoklu fotodedektörler kullanarak sinyal-gürültü oranını büyük ölçüde artırır. QTec titreşim ölçerler, alıcı çeşitliliğine sahip çok kanallı bir interferometre ile en iyi ölçüm değerlerini farklı açılardan toplar ve tutarlı bir sonuç için birleştirir. Her dedektör, kendi rastgele speckle desenini gören bağımsız bir perspektife sahiptir. Uzaysal olarak dağıtılmış dedektörlerin sinyallerinin birleştirilmesi, tek bir ölçümde bile yüzey pürüzlülüğünden bağımsız olarak istatistiksel olarak kararlı bir sinyal seviyesi sağlar. Bu yöntem, ortalama alma gerektirmeden tek ölçümle çalıştığından ölçüm hızını **10 kata kadar** artırır.

Tam Otomatik Modal Analiz

Büyük veya küçük parçaları kısa sürede ölçmek için RoboVib ve VibroScan QTec Xtra 3D kombinasyonu, tam otomatik deneysel modal analiz sunar. Titreşim ölçer, bir robot koluna monte edilir ve araç karoseri gibi nesneler üzerinde hareket ettirilerek karmaşık 3D parçalarda bile test süresini günlerden veya haftalardan birkaç saate indirir. Küçük parçalar için ise RotoVib, nesneyi bir döner tabla üzerinde otomatik olarak konumlandırarak tüm açılardan ölçüm yapar.

Sualtı Ölçümleri

PDF makale….

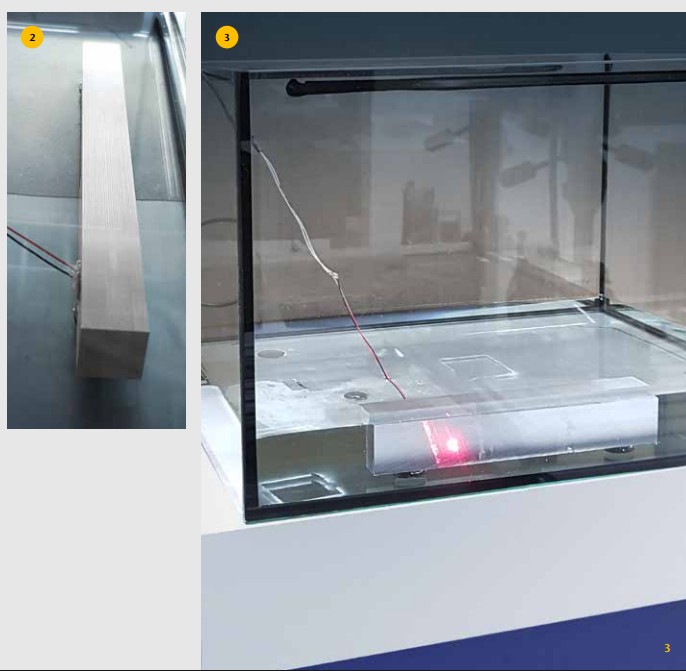

Su tabakası üzerinden ölçüm yapılması gereken durumlarda, lazerin dalga boyunun suya uyumlu olması gerekir. VibroScan QTec Neo, su tarafından emilmeyen HeNe lazeri kullanarak hidrofonların (sualtı mikrofonları) veya tıbbi ultrason bileşenlerinin kalibrasyonunu havada olduğu kadar kolaylaştırır.

Taşınabilirlik ve Yapay Zeka Entegrasyonu

Saha ölçümleri için kompakt ve kolay taşınabilir cihazlar gereklidir. Yeni VibroScan sistemleri, önceki 1D modellere göre %50 daha küçüktür ve uçak yolculuklarında bile bagaj olarak taşınabilir. Ayrıca, PSV yazılımına entegre edilen yapay zeka işlevleri (otomatik nesne tanıma ve 3D karşılaştırma gibi) ölçüm kurulum süresini kısaltır ve kullanıcı eğitim ihtiyacını azaltır.

Control 2025 Fuarı’na Davet
Polytec, Control 2025’te (Halle 5, Stand 5311) ölçüm teknolojisindeki son yenilikleri sergileyecek. Veri odaklı çözümlerle üretim optimizasyonunu keşfetmek için ücretsiz…
