Slip-Stick Etkisi Nedir ve Neden Oluşur?

Slip-stick etkisi (ya da stick-slip, yapışma-kayma olayı), bir sistemde statik sürtünmenin dinamik sürtünmeden yüksek olması nedeniyle, hareketin dur-kalk şeklinde dalgalı gerçekleşmesidir. Manyetik tozlu frenlerde (magnetic powder brake) bu etki, rotor ile stator arasında manyetik parçacıkların (tozun) sürtünme yoluyla tork iletmesinden kaynaklanır. Fren enerjilendiğinde, manyetik toz tanecikleri manyetik alan çizgileri boyunca zincirler oluşturup rotor ile gövdeyi birbirine “yapıştırır”; rotor dönmeye çalıştığında bu zincirler kayarak (kesilerek) tork üretir​. Düşük hızlarda veya mikrodalgalı hareketlerde, özellikle sistem hareketi durma noktasına sık sık geliyorsa, toz tanecikleri arasındaki statik sürtünme anlık olarak hareketi engelleyip sonra birden kayma gerçekleşmesine yol açar. Sonuçta tork iletiminde torsiyonel titreşim biçiminde dalgalanmalar gözlenir – yani frenin çıkış torku pürüzsüz değil, tutuklu bir şekilde artıp azalır​. Bu olguya slip-stick (kayma-tutma) etkisi denmektedir.

Manyetik toz frenlerinin en büyük avantajı 0 devirden itibaren nominal tork üretebilmesidir; ancak yapıları gereği içeride her zaman bir miktar kalıcı sürtünme mevcuttur. Üreticiler tozlu frenlerin “düşük hızlarda (yaklaşık 10 dev/dk civarında) sürücü hattının burulma rijitliğine bağlı olarak ‘slip-stick’ kaynaklı torsiyonel titreşim üretebileceği” konusunda uyarılarda bulunmaktadır. Yani tahrik sisteminizin esnekliği yüksekse ve fren çok düşük devirlerde çalıştırılıyorsa, tozun neden olduğu statik sürtünme ile kayma arasında gidip gelen bir titreşim ortaya çıkabilir. Sonuç olarak frenin uyguladığı tork değeri kararsız hale gelebilir.

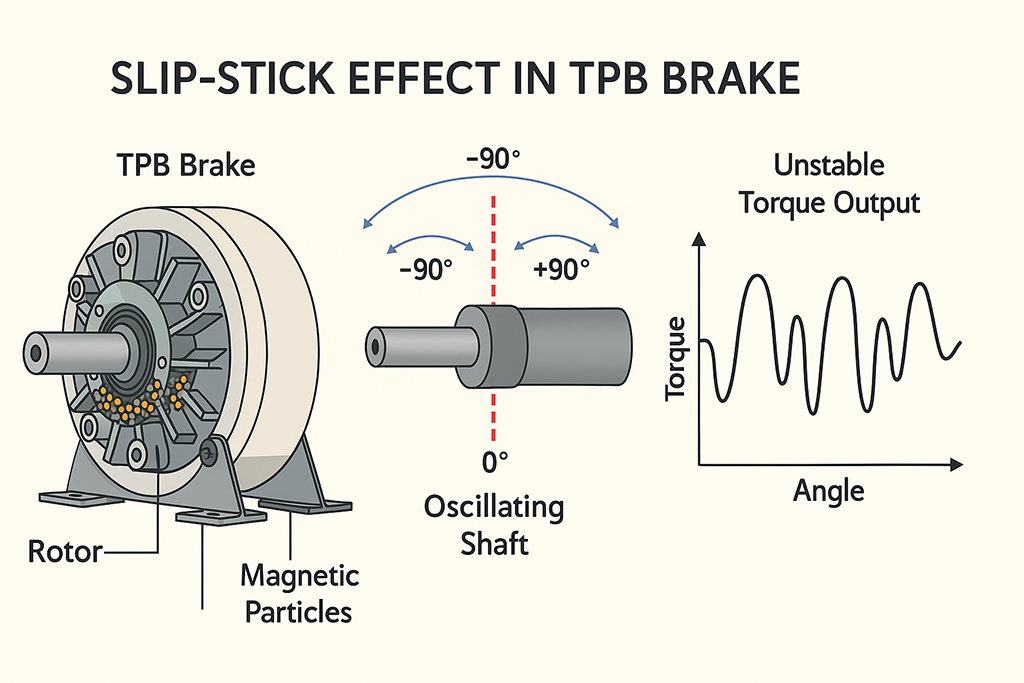

Manyetik Tozlu Fren

Torka ve Test Sonuçlarına Etkisi

Slip-stick etkisi, kararlı bir tork üretimini zorlaştırır. İstenen sabit bir tork yerine, anlık olarak torkta düşüş-yükselişler (dalgalanmalar) görülür. Bu da özellikle hassas ölçümlerde veya kalibrasyon/test düzeneklerinde momentin düzensizleşmesine yol açarak test sonuçlarının güvenilirliğini azaltabilir. Manyetik parçacıklı frenler, yüksek tork değerlerine çıkabilse de parçacıklar arası sürtünme yüzünden tork çıktısı kararsız ve tekrarlanabilirliği düşük olabilmektedir​. Başka bir deyişle, belirli bir akım ile sabit bir tork hedeflendiğinde bile tozun yapısından dolayı küçük dalgalanmalar ve tutukluklar oluşabilir.

Örneğin endüstriyel uygulamalarda, çok esnek bir malzemeye gerilim (tansiyon) uygulamak için tozlu fren kullanıldığında ve hız neredeyse sıfıra yakınsa, frenin “hafif bir stick-slip (yapışma-kayma) davranışı sergilediği” gözlemlenebilir ​. Bu durumda fren torku çok düşük hızda tamamen pürüzsüz olmayıp, elastik sistemde titreşimli bir kuvvet aktarımına neden olabilir. Dolayısıyla, özellikle düşük açılı salınım testlerinde (örn. 0–90° arasında gidip gelen hareketler), frenin torkunda bu dalgalanma yüzünden ölçümlerde hatalar veya tutarsızlıklar gözlemlenebilir. Test edilen cihaz her yön değiştirdiğinde veya her durakladığında, frenin tozu yeniden “yapışıp” sonra kaymaya geçtiğinden, tork değeri anlık olarak zirve yapıp düşebilir. Bu da test sonuçlarının güvenilirliğini düşürür ve tekrarlanabilir test elde etmeyi zorlaştırır​.

Hangi Durumlarda Kritik Hale Gelir?

Slip-stick etkisinin belirginleştiği ve problem yarattığı durumlar şunlardır:

  • Çok Düşük Hızlar veya Sıfıra Yakın Devir: Yaklaşık 0–10 rpm gibi hızlarda rotor dönmeye çalışırken sürtünme-kayma döngüsü oluşma eğilimindedir​. Fren, durağan halde tam torkla tutabildiği için, harekete başlama anında statik sürtünmenin yenilmesi gerekir; bu da durgun-kayma geçişiyle titreşim yaratır. Özellikle 0 rpm civarında sürekli dur-kalk söz konusuysa (mikro hareketler), etki maksimumdur.
  • Sınırlı Açısal Salınımlar: Sistemin tam tur dönmeyip küçük bir açı aralığında ileri-geri hareket ettiği durumlar (ör. 0–90° arası periyodik sallanma) bu etkiye çok yatkındır. Çünkü her geri dönüşte veya durakta fren içindeki toz yeniden yapışma konumuna gelir ve harekete geçerken tekrar kayma yaşanır. Sürekli tam tur dönmediği için toz, rotor üzerinde homojen dağılmak yerine yerel yığılmalar yapabilir, bu da torkun akıcı olmamasına sebep olur.
  • Yüksek Elastikiyet / Düşük Burulma Rijitliği: Tahrik hattında bir esneklik varsa (örn. esnek kaplin, elastik bant veya yay etkisi), slip-stick salınımı daha şiddetli hale gelebilir. Esnek eleman, tıpkı bir yay gibi, fren tutukluk yaptığında gerilir ve sonrasında aniden boşalarak torsiyonel titreşimi büyütür. Tahrik hattının burulma sertliğine bağlı olarak bu etkinin ortaya çıkabilir​. Yani sistem ne kadar uygunsuz (gevşek/esnek) ise, o kadar kritik olur. Örneğin çok esnek bir malzemeyi gerilim altında tutmaya çalışmak, düşük hızda frenin hafif tutup bırakmasına yol açarak malzemede titreşim oluşturabilir​.
  • Hassas Tork Stabilitesi Gerektiren Uygulamalar: Eğer test veya uygulama, çok düzgün bir tork profiline ihtiyaç duyuyorsa (örneğin kalibrasyon, hassas sürtünme ölçümü, tel çekme tansiyon kontrolü gibi), slip-stick etkisi bu uygulamalarda tolere edilemeyecek hatalara yol açabilir. Torkun anlık dalgalanmaları, ölçümlerin belirsizliğini artırır ve kontrol sistemlerinde istenmeyen geri besleme titreşimlerine sebep olabilir.

Yüksek hızlarda veya tam tur dönülen durumlarda ise bu etki genelde kritik değildir; rotor sürekli döndüğü için toz zincirleri sürekli kayar ve tork daha düzgün bir şekilde iletilir​. Orta-düşük hızlarda sabit kayma varsa manyetik toz frenler genellikle oldukça pürüzsüz davranır. Ancak hız sıfıra yaklaştıkça ve yük değişimleri dur-kalk şeklinde oldukça, sistem stick-slip rejimine girer.

Çözüm Önerileri ve Alternatifler

  1. Histerezis Frenlere Geçiş: Slip-stick sorununun en kesin çözümü, sürtünmesiz tork üretimi yapan fren tiplerine yönelmektir. Bu bağlamda en yaygın çözüm, histerezis frenler kullanmaktır. Histerezis frenler, torku manyetik bir hava aralığı üzerinden iletir; içlerinde toz parçacığı veya sürtünen balata bulunmaz. Rotor ve stator arasında manyetik doyma prensibi ile tork oluşur, dolayısıyla mekanik yapışma-kayma etkisi meydana gelmez​​. Histerezis frenler, herhangi bir kayma hızında dahi tamamen düzgün (sarsıntısız) tork sağlayabilmektedir​. Histerezis frenlerin tam devir sayısı sıfırda bile tork verebildiğini ve bu torkun her hızda “absolutely smooth” (tamamen pürüzsüz) olduğunu vurgular​. Bu sayede tel çekme, paketleme, hassas tansiyon kontrolü gibi uygulamalarda kritik önem taşıyan kararlı tork elde edilir​. Histerezis frenler ayrıca yapıları gereği aşınmaz, bakım gerektirmez ve torku tekrarlama kabiliyeti yüksektir; içinde parça yaşlanması veya toz kuruması gibi sorunlar olmadığı için uzun vadede de stabiliteyi korur​​. Bu özellikler, slip-stick etkisinden kaçınmak isteyen test sistemleri için histerezis frenleri ideal çözüm yapar.

Nitekim pratikte, eğer bir test düzeneğinde manyetik tozlu fren kullanımı sonucunda ölçümlerde tutarsızlık görülüyorsa veya düşük açılı hareketlerde tork dalgalanması oluşuyorsa, ilk önerilen çözüm bu fren tipini tereddütsüz histerezis tipine değiştirmektir. Histerezis fren, uygulanan akıma orantılı torku kesintisiz ve lineer şekilde ileteceğinden, test sonuçlarındaki dalgalanmaları ortadan kaldıracaktır. Örneğin, histerezis dinamometreler “şaft hızından bağımsız olarak sürtünmesiz tork yüklemesi sağlar” şeklinde tanımlanmakta ve kararlılığıyla öne çıkmaktadır​. Bu frenlere geçişle birlikte, düşük hızda yaşanan titreşim sorunu çözülecek ve test sonuçlarının güvenilirliği artacaktır.

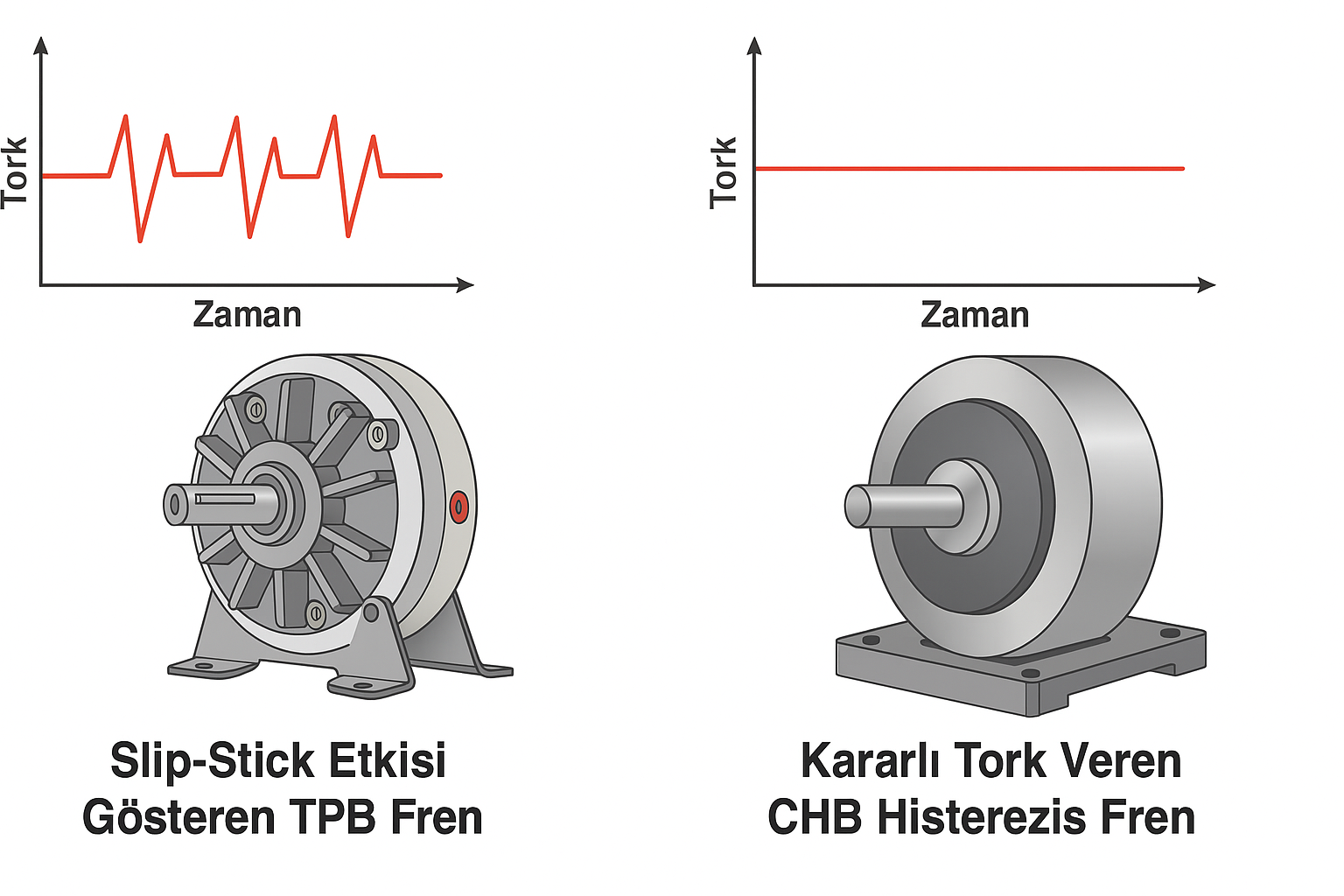

Slip-Stick

  1. Mekanik Tasarım İyileştirmeleri: Histerezis frene geçme imkânı yoksa veya mevcut sistem tozlu frenle çalışmak zorundaysa, slip-stick etkisini azaltmaya yönelik bazı tedbirler alınabilir. Örneğin tahrik hattının burulma rijitliğini artırmak, sistemdeki esnekliği ve dolayısıyla titreşim genliğini düşürmeye yardımcı olur​. Daha sert kaplinler veya mil kullanmak, fren tutup bıraktığında oluşan açısal salınımı azaltabilir. Ayrıca harici sönümleyiciler kullanarak (örneğin burulma damperleri) titreşim enerjisini yutmak da bir ölçüde fayda sağlayabilir. Bir diğer yaklaşım, frenin tamamen kilitlenip çözüldüğü rejimleri önlemek için kontrol sisteminde çok düşük hızlarda hafif bir sürekli hareket (dither) sağlamak olabilir – böylece fren hiçbir zaman tam statik sürtünmeye yapışmaz ve sürekli kayma halinde kalır. Ancak bu tür çözümler her zaman pratik olmayabilir ve tam olarak kararlılık getiremeyebilir.
  2. Diğer Fren Tipleri: Eğer uygulama 0 rpm’de tork tutmayı gerektirmiyorsa (yani frenin hareketsizken yükü taşıması şart değilse), bir alternatif de eddy current (Foucault akımı) frenler kullanmaktır. Eddy-current frenler de parçacık içermez ve manyetik alan ile tork üretir, dolayısıyla slip-stick yapmazlar ve torkları akıcıdır. Fakat eddy current tipler yalnızca hareket halinde (belirli bir minimum hız üzerinde) tork üretebildiklerinden, düşük hız/ düşük açı uygulamalarında kullanışlı değillerdir. Bu yüzden, sıfır hızda da tork istenen durumlarda eddy current fren yerine yine histerezis fren tercih edilir. Klasik mekanik (balatalı) frenler ise kesinlikle önerilmez, çünkü onlar doğrudan sürtünme ile çalıştıklarından stick-slip sorunu çok daha belirgin ve sürekli olacaktır.

Histerezis Frenlerin Kendi Karakteristiği

Histerezis frenlere geçiş, slip-stick problemini çözmekle birlikte, bu frenlerin de manyetik malzeme histerezisinden kaynaklanan kendine özgü bir karakteristiği olduğu unutulmamalıdır. Tamamen manyetik prensiple çalıştığı için histerezis frende cogging (dişli etkisi) veya parçacık tutukluğu yoktur; ancak fren manyetik doyma noktasına ulaşana dek tork grafiğinde ufak bir gecikme görülebilir. Örneğin bir histerezis fren uzun süre sabit durduktan sonra mil hareket etmeye başlarsa, tork değeri sıfırdan yavaşça yükselerek yaklaşık 5–10° dönüş sonrasında nominal seviyesine ulaşır​. Bu kısa geçiş esnasında hedef torku biraz aşan anlık bir pik de oluşabilir (manyetik alan yeniden kurulurken)​. Ancak bu etki, tozlu frenlerdeki gibi sürekli bir titreşim yaratmaz; sadece ilk harekette görülen tek seferlik bir duraklama/ani tork artışı şeklindedir. Mil aynı yönde döndükçe bir daha ekstra tork çıkışı olmaz, dolayısıyla kararlı tork kontrolünü bozmaz. Yine de, son derece hassas pozisyon tutma uygulamalarında (örneğin milimetre mertebesinde açı sapmasına izin verilmeyen durumlar) bu histerezis davranışı dikkate alınmalıdır​. Çoğu motor testinde ve gerilim kontrollü sarım uygulamalarında ise bu etki ihmal edilebilecek kadar küçük olup, histerezis frenlerin üstün pürüzsüzlüğü ve lineerliği sayesinde sistem performansını olumsuz etkilemez.

Sonuç ve Değerlendirme

Manyetik tozlu frenlerde slip-stick etkisi, özellikle düşük hızlarda ve sınırlı açılı salınımlarda kararlı tork üretimini zorlaştıran bir fenomendir. Hem üretici deneyimleri hem de teknik literatür, bu etkinin varlığını doğrulamakta ve dikkat çekmektedir. Düşük devirlerde torsiyonel titreşimler ve düzensiz tork çıkışı gözlenebileceği, bunun da test sonuçlarının güvenilirliğini azaltabileceği belirtilmektedir​​. Etkinin kritik hale geldiği durumlarda (örneğin 0–90° arası sallanım testleri, çok esnek bağlantılı sistemler, sıfır hıza yakın tork kontrolü gibi) en yaygın çözüm, histerezis prensipli frenlere geçmektir. Histerezis frenler, yapıları gereği sürtünmesiz ve parçacık kullanmadan tork ürettikleri için herhangi bir slip-stick titreşimi oluşturmaz ve her hızda düzgün, kararlı bir moment sağlar​. Bu geçiş sayesinde test sistemlerinde istenen pürüzsüz tork elde edilerek ölçümlerin tekrarlanabilirliği ve doğruluğu yükselir.

Özetle, eğer manyetik tozlu bir frende slip-stick kaynaklı dalgalanmalar, kararsız tork veya veri tutarsızlığı gözleniyorsa, bu etkinin gerçekten performansı olumsuz etkilediği söylenebilir. Böyle bir durumda sistem gereksinimleri elveriyorsa histerezis fren kullanmak en teknik ve kalıcı çözümdür. Bunun yanı sıra mekanik tasarım iyileştirmeleriyle etkiyi azaltma yolları bulunsa da, nihai olarak fren tipini değiştirmek, güvenilir ve kararlı tork üretimi için en güvenli yaklaşımdır. Üreticilerin de belirttiği gibi histerezis teknolojisi, manyetik toz frenlerde görülen yapışma-kayma problemini ortadan kaldırarak daha pürüzsüz ve tekrarlanabilir bir tork kontrolü sunar​​. Bu sayede hem test sonuçlarının doğruluğu artar hem de sistemde istenmeyen titreşimler elimine edilmiş olur.
