KMz Link Tipi Yük Hücresi

KMz link tipi yük hücresi, ME-Meßsysteme’nin hem çekme hem basma kuvvetini ölçebilen, tek eksenli ve strain gage esaslı sensör ailesidir. Kuvvet, sensörün iki ucundaki dış dişlerden (erkek dişli cıvata) uygulanır; bu nedenle sensör bir yük hattının içine seri olarak yerleştirilebilir. Aile KM10z, KM16z, KM26z, KM30z, KM50z ve KM70z modellerinden oluşur ve nominal kuvvet aralığı ± 20 N ile ± 200 kN arasında değişir.

KMz link tipi yük hücresi nasıl çalışır?

KM10z ve KM26z gibi modellerde ölçüm elemanı deforme olan bir membran gövdedir; KM16z, KM30z, KM50z ve KM70z modellerinde ise silindirik bir sıkıştırma gövdesi kullanılır. Gövde üzerindeki strain gage köprüsü, uygulanan kuvvetle orantılı bir mV/V çıkış sinyali üretir. Datasheet’lerdeki bağlantı tablosuna göre basma yükünde çıkış sinyali pozitiftir.

Modellere göre öne çıkan veriler

• KM10z (100 N): M2,5×0,45 dış dişli, 19,8 mm yükseklik, 9,8 mm çap; izin verilen eğilme momenti 0,2 Nm, doğruluk sınıfı %1

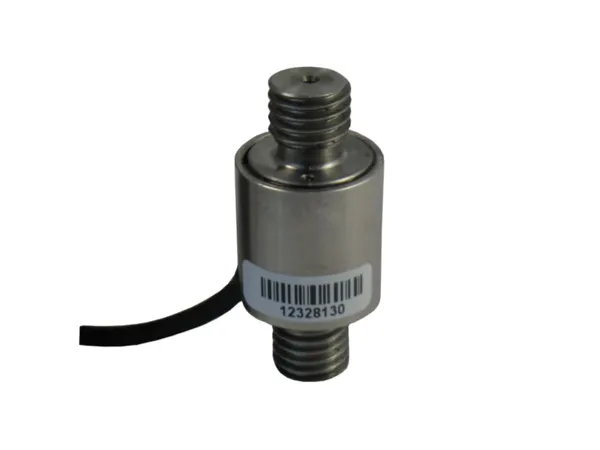

• KM16z (10 kN): M10x1,5 dış dişli, 40 mm yükseklik, 18 mm çap; aşırı yük %200, doğal frekans 48 kHz

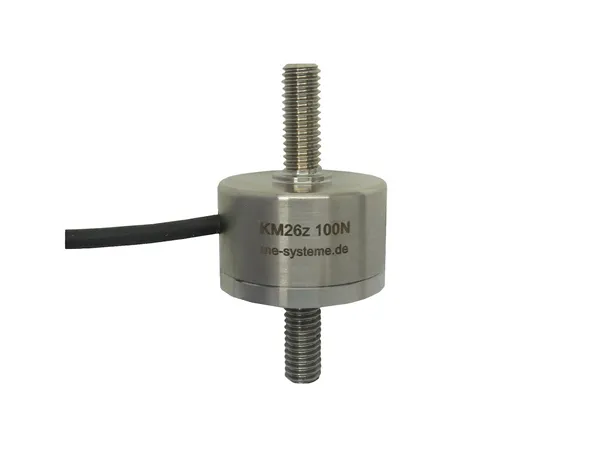

• KM26z (1 kN): M6x1 dış dişli, 49 mm yükseklik, 25,4 mm çap; aşırı yük %150, doğal frekans 5 kHz

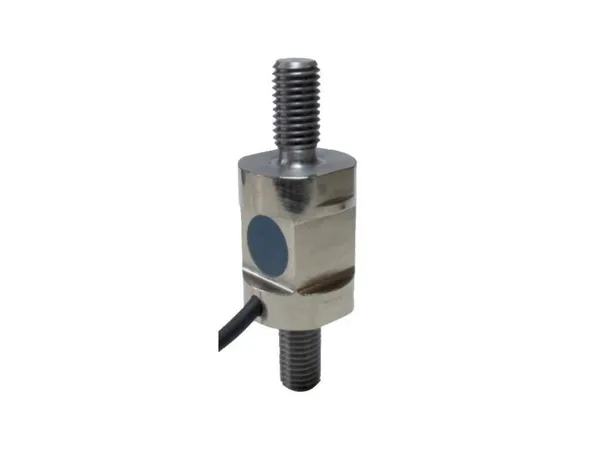

• KM30z (10 kN): M12 dış dişli, 90 mm yükseklik, 30 mm çap; doğruluk sınıfı %0,5

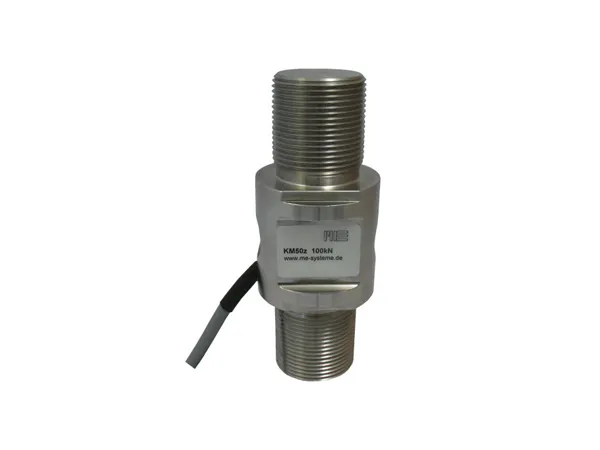

• KM50z (100 kN): M30x2 dış dişli, 130 mm yükseklik, 50 mm çap

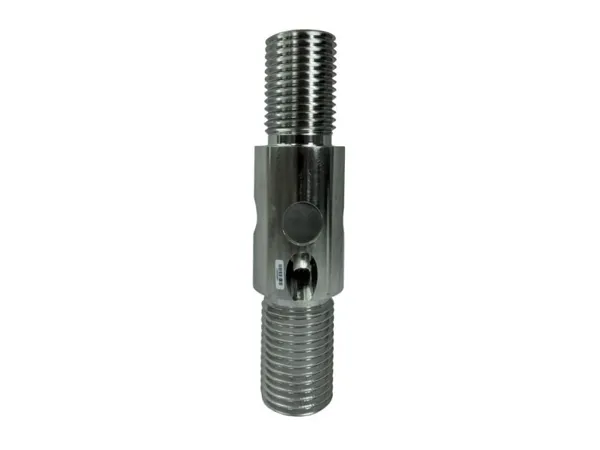

• KM70z (200 kN): M45x3 dış dişli, 260 mm yükseklik, 70 mm çap; M12 yuvarlak 4 kutuplu erkek konnektörlü

Ortak teknik özellikler

• Gövde malzemesi paslanmaz çelik, IP67 koruma sınıfı
• Duyarlılık 0,5 mV/V ile 1 mV/V arasında; sıfır sinyali 0,05 mV/V; giriş direnci 390 Ohm
• Besleme gerilimi nominal 2,5 … 5 V; çalışma aralığı model bazında 1 … 5 V veya 1 … 10 V
• Sıcaklığın sıfıra ve duyarlılığa etkisi 0,02 %FS/K ve 0,02 %RD/K
• Kompanze sıcaklık aralığı -10 … +70 °C, çalışma sıcaklığı -10 … +85 °C
• Bağıl doğrusalsızlık hatası modele göre %0,1 ile %0,5 FS; bağıl sıfır sinyali histerezisi %0,05 FS; bağıl sünme %0,1 FS
• 4 iletkenli açık uçlu kablo; KM10z, KM16z, KM26z ve KM30z için 3 m, KM50z için 5 m

Me-Systeme KMz sensörünün hassas ölçümü için yüksek doğruluk kalibrasyonu opsiyonu bulunur; bu seçenekle doğruluk %0,2 … 0,5 aralığına iner. Kesin duyarlılık değeri her sensörle birlikte verilen test raporunda yer alır.

Montaj ve kullanımda dikkat edilecekler

Üretici, KMz link tipi yük hücresi ile kuvvet uygulanırken yan kuvvetlerin ve eğilme momentlerinin oluşmaması gerektiğini belirtir; bunun için yük hattında en az bir mafsal kullanılması önerilir. Bağlantı parçaları takılırken sensör montaj tarafından tutulmalı, sıkma torku sensörün üzerinden geçirilmemelidir. KM26z gibi modellerde gövdedeki “A” boşluğu kapatılmamalıdır; sensörün çalışması için gereklidir. KM30z, KM50z ve KM70z modellerinde yük uç yüzeylerden de uygulanabilir; ancak kalibrasyon dişlerden uygulanan kuvvetle yapıldığı için uç yüzeyden yüklemede sonuç birkaç yüzde sapabilir. KM10z modelinde 500 N nominal değerli versiyonun yalnızca basma ölçümünde kullanılması önerilir.

Sisteme entegrasyon

Me-Systeme KMz sensörü, köprü beslemesi ve köprü çıkışı olmak üzere dört telle bağlanır. Mv/V seviyesindeki çıkış sinyali bir yük hücresi amplifikatörü ile okunabilir hâle getirilir. Bu amaçla GSV-11H Yük Hücresi Amplifikatörü veya GSV-5H Yük Hücresi Amplifikatörü kullanılabilir. Üretici ayrıca M10, M16 ve M45 halka somunlar ile sertifikalı kalibrasyon seçenekleri sunar. Ailenin üreticisi olan ME-Meßsysteme, Hennigsdorf merkezli bir ölçüm tekniği firmasıdır.

Alternatifler

Buton tipi sensör gerekiyorsa KM10-KM26 Buton Tipi Yük Hücresi uygundur. Diğer modelleri Minyatür Kuvvet Sensörleri kategorisinde inceleyebilirsiniz.

Kuvvet aralığınıza ve montaj şartlarınıza uygun KMz link tipi yük hücresi modeli için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
