TireScan Lastik Desen İzi Ölçüm Sistemi
TireScan sistemleri, lastik desen izi basınç modellerini yakalamak için kullanılan bir ürün ailesidir. Lastik izleri statik veya dinamik olarak yakalanabilir ve lastik temas basıncı modelinin yüksek çözünürlüklü, çok renkli görüntüleri olarak görüntülenir. Modüler sağlamlaştırılmış elektronik ve taban plakaları, çeşitli lastik boyutlarını ölçmek için sensör modelleri ile yapılandırılabilir. Sistemin sezgisel, uygulamaya özgü grafik ve görüntü analiz yazılımı, lastik izinin nicel ve nitel analizini sağlar.
Teknik Döküman : TireScan katalog
TireScan Lastik Desen İzi Ölçüm Sistemi
TireScan lastik desen izi ölçüm sistemi: statik ve dinamik lastik temas basıncı haritası, ±%5 doğruluk, 0-4.100 kPa aralık, USB bağlantı.
Avantajları
- Dinamik kayıt ve oynatma
- Grafik ve veri analiz yetenekleri
- Hızlı ve kolay özel rapor oluşturma
- Dayanıklı ve tekrar kullanılabilir sensörler
- İnce ve sıkıştırılamaz – boyutsal kararlılık tekrarlanabilir ölçümler için anahtardır
- Hızlı test prosedürü. Mürekkep, kağıt veya tarama yok
Temel Uygulamalar
- Lastik desen izi basınç paterni değerlendirmesi
- Çeşitli lastik bileşikleri ve lastik diş tasarımlarını analiz edin
- Süspansiyon ve bombe değerlerini değerlendirin
- Kılcal kanal ve diş blok tasarımı ve testi
- Yol yüzeyi öngörücü aşınma çalışmaları
- Lastik kalıp ayarı
- Yarış aracı “ayarları”
- Üretim kalite güvence testleri
- Rekabette ön plana çıkma
| Sensor Teknolojisi | Direnç |
| Doğruluk | ± 5% |
| Basınç Ölçüm Aralığı | 0-4,100 kPa (0-600psi) |
| Kalınlık | 0.2mm (0.008 in.) Sıkıştırılamaz |
Lastik İzi Basınç Profillerini Analiz Edin
TireScan, kapsamlı ve kaliteli bir analiz için araçlar sağlar. Yazılım, basınç dağıtım verilerini çoklu formatlarda görüntüler. Kullanıcı, ilgili lastik verilerinden rapor oluşturma ve özelleştirme ve CSV veya Microsoft Word dosya biçimi olarak dışa aktarma seçeneğine sahiptir.
TireScan lastik desen izi ölçüm sistemi, dokunsal (tactile) basınç sensörü kullanarak lastiğin temas yüzeyindeki basınç dağılımını statik veya dinamik olarak kaydeder. Bu bölümde sistemin donanım seçeneklerini, sensör değerlerini ve yazılım yeteneklerini teknik açıdan ele alıyoruz.
TireScan lastik desen izi ölçüm sistemi konfigürasyonları
Tekscan TireScan ailesinde iki ana donanım yaklaşımı vardır:
- CrossDrive: Elektroniği taban plakasına entegre, geniş algılama alanlı ve yüksek çözünürlüklü sensörle çalışan tek yapılandırma. Model TCR8540; algılama alanı 508 mm x 508 mm, 250.000 algılama elemanı, 1,0 mm x 1,0 mm uzaysal çözünürlük, 300 psi standart basınç aralığı ve 22 Hz tarama hızı. Alüminyum gövdesi (Viton conta) yaklaşık 72 lb ağırlığındadır, USB 2.0 ile bağlanır. Rulo testleri için çıkarılabilir giriş ve çıkış plakaları bulunur; sensör, 5 kN kayma kuvvetiyle yapılan kayma açısı (slip angle) testi gibi zorlu ölçümlere dayanacak şekilde tasarlanmıştır.
- VersaTek: 8 portlu modüler hub ve sağlamlaştırılmış tutamaçlardan (VR2) oluşur; farklı sensörlerle kullanılabilir. Tutamaçlar taban plakasına monte edilerek elektriksel ve mekanik topraklama iyileştirilir.
VersaTek sensör modelleri
- Yolcu, otobüs ve küçük kamyon: TVR8404 (1,5 mm çözünürlük, 106 Hz), TVR8406 (1,0 mm, 71 Hz) ve TVR8408 (1,1 mm, 29 Hz). TVR8408’in algılama alanı 402,3 mm x 433,2 mm, 133.408 elemandır.
- Uçak, tarım, kamyon ve otobüs: TVR7202Q, TVR7105Q, TVR7202, TVR7105 ve TVR8001. Büyük ayak izleri için 7,1 mm ile 3,0 mm arasında değişen çözünürlükler sunar; TVR7202 ve TVR7202Q için 300 ve 600 psi aralıkları belirtilmiştir.
VersaTek donanımı -40 °C ile 60 °C arasında ve %5–90 bağıl nemde çalışır. Hub–PC kablosu standart 4,57 m’dir (30,48 m’ye kadar seçenek), tutamaç–hub kablosu 3 m’dir (5 m’ye kadar seçenek).
Sensör dengeleme (equilibration)
Her sistemle birlikte pnömatik çalışan bir dengeleme cihazı gelir ve sensöre en fazla 100 psi (689 kPa) düzgün basınç uygular. Tekrarlı yüklemelerle elemanların hassasiyeti zamanla değişebilir; yazılım, düzgün basınç altında bu farkları görüp normalize ederek doğruluğu artırır ve sensör ömrünü uzatır.

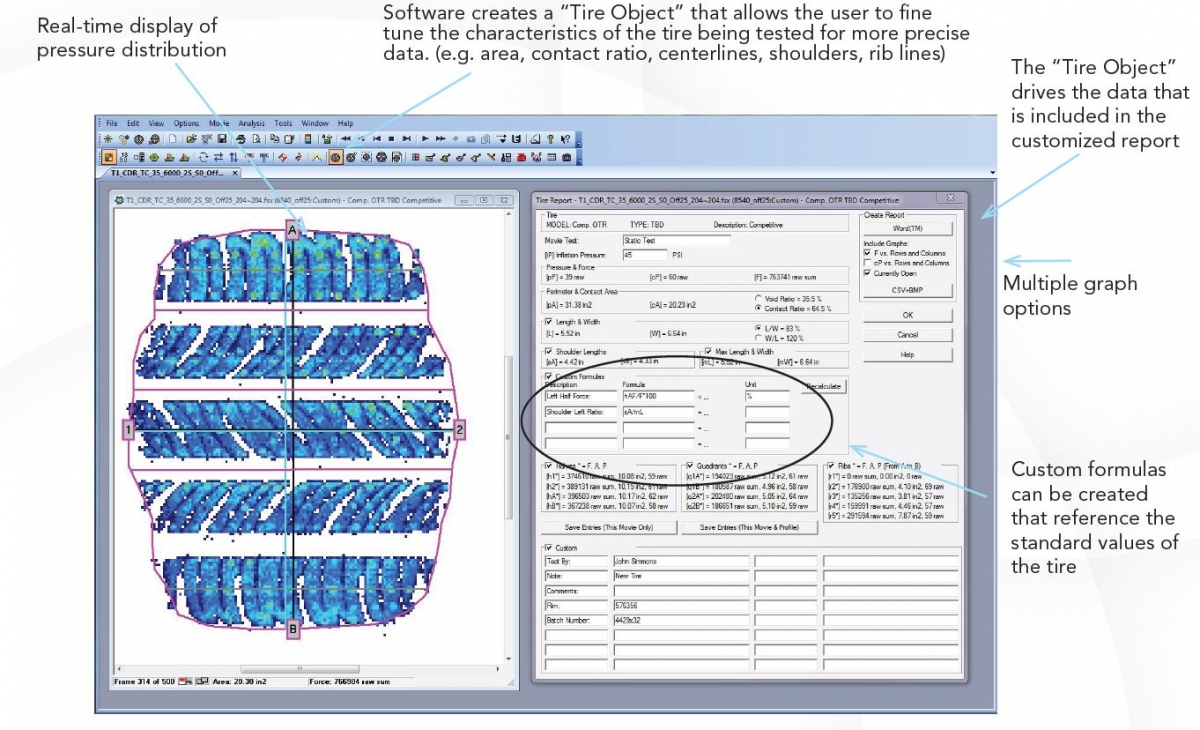

Yazılım
- Basınç dağılımının gerçek zamanlı gösterimi ve birden çok grafik seçeneği
- Test edilen lastiğin alan, temas oranı, merkez çizgileri, omuz ve diş çizgileri gibi özelliklerini tanımlayan “Tire Object”; özel rapora girecek veriyi de bu nesne belirler
- Lastiğin standart değerlerine referans veren özel formüller
- Tekscan TireScan sensörü üzerindeki yol boyunca her noktadaki en yüksek basıncın gösterilmesi
- Seçilen metriklerle Word veya CSV raporu
Sisteme entegrasyon ve opsiyonlar
Tarama elektroniği veriyi USB üzerinden PC’deki yazılıma aktarır. Ayrıca lastik bead (topuk) basınç profili ölçümü için özel sensörler ve USB-6008 analog giriş modülü seçeneği vardır; yük hücresi gibi harici sensör verisi basınç, alan ve kuvvet verisiyle birlikte grafiklenebilir. Üretici Tekscan hakkında bilgi için Tekscan sitesine bakabilirsiniz. Daha farklı bir basınç haritalama uygulaması için I-Scan Basınç Haritalama Sistemi veya Basınç Haritalama Sistemleri kategorisi incelenebilir.
Lastik tipinize uygun TireScan lastik desen izi ölçüm sistemi modeli ve konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
Sensörler
VersaTEK Yolcu ve Hafif Ticari Araç Sensör Modelleri
| System Name | TVR8404 | TVR8406 | TVR8408 |
|---|---|---|---|
| Sensor Model # | 8404 | 8406 | 8408 |
| Sensing Area | 268.2 mm x 317 mm (10.56 in. x 12.48 in.) | 268.2 mm x 317 mm (10.56 in. x 12.48 in.) | 402.3 mm x 433.2 mm (15.84 in. x 433.2 in.) |
| # of Sensing Elements | 36,608 | 82,368 | 133,408 |
| Spatial Resolution (X,Y) | 1.5 mm x 1.5 mm (0.060 in. x 0.060 in.) | 1.0 mm x 1.0 mm (0.040 in. x 0.040 in.) | 1.1 mm x 1.1 mm (0.045 in. x 0.045 in.) |
| Standard Pressure Range | 300 psi | 300 psi | 300 psi |
| Scanning Rate (Hz) | 106 | 71 | 29 |
| # of Handles | 4 | 6 | 8 |
| System Weight | 35.58 lbs. | 39.55 lbs. | 43.52 lbs. |
| Visual Output |  |  |  |
VersaTEK Otobüs ve Ağır Taşıt Sensör Modelleri
| System Name | TVR7202Q | TVR7105Q | TVR7202 | TVR7105 | TVR8001 |
|---|---|---|---|---|---|
| Sensor Model # | 7202Q | 7105Q | 7202 | 7105 | 8001 |
| Sensing Area | 1,415 mm x 1,259 mm (55.72 in. x 49.56 in.) | 899.2 mm x 1,061.7 mm (35.40 in. x 41.80 in.) | 704.1 mm x 625.9 mm (27.72 in. x 24.6 in.) | 447 mm x 528.3 mm (17.6 in. x 20.8 in.) | 292.6 mm x 268.2 mm (11.52 in. x 10.56 in.) |
| # of Sensing Elements | 34, 848 | 36,996 | 8,712 | 9,152 | 8,448 |
| Spatial Resolution (X,Y) | 7.1 mm x 7.1 mm (0.28 in. x 0.28 in.) | 5.0 mm x 5.0 mm (0.2 in. x 0.2 in.) | 7.1 mm x 7.1 mm (0.28 in. x 0.28 in.) | 5.0 mm x 5.0 mm (0.2 in. x 0.2 in.) | 3.0 mm x 3.0 mm (0.120 in. x 0.120 in.) |
| Standard Pressure Range | 300 & 600 psi | 300 psi | 300 & 600 psi | 300 psi | 300 psi |
| Scanning Rate (Hz) | 191 | 160 | 191 | 160 | 173 |
| # of Handles | 8 | 8 | 4 | 2 | 2 |
| System Weight | 20.31 lbs. | 20.32 lbs. | 6.91 lbs. | 6.91 lbs. | 6.66 lbs. |
| Visual Output |  |  |  |  |  |
CrossDrive Sensör Modeli
CrossDrive Sensor | |
| Sensor Specifications | #8540 |
| Sensing Area | 508 mm x 508 mm (20 in. x 20 in.) |
| System Area | 704.9 mm x 807.1 mm (27.75 in. x 31.78 in.) |
| # of Sensing Elements | 250,000 |
| Spatial Resolution | 1.0 mm x 1.0 mm (0.040 in. x 0.040 in.) |
| Standard Pressure Range | 0 – 2,068 kPa (0 – 300 psi) |
| Scanning Rate (Hz) | 22 |
| System Model # | TCR8540 |
