Tork Sensörü Nedir? Dinamik ve Statik
Tork Sensörleri: Tanım, Türler, Çalışma Prensibi ve Kullanım Alanları
Tork sensörleri, makinelerdeki döndürme hareketinin neden olduğu torku ölçen cihazlardır. Bu veriyi elektriksel bir sinyale dönüştürürler. Endüstri, otomotiv, havacılık ve denizcilik gibi alanlarda kullanılırlar. Tork sensörleri, makinelerin performansını izlemek, güç aktarımını kontrol etmek ve üretim verimliliğini artırmak için önemlidir.
Tork Sensörü Türleri

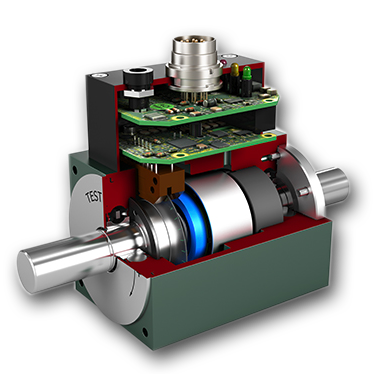

1. Dinamik (Rotary) Tork Sensörleri:
Dönen mil veya şaft üzerine monte edilir ve dönerken torku ölçerler. Motor testi, dinamometreler ve güç aktarım sistemlerinde kullanılır.
2. Statik (Reaction) Tork Sensörleri:
Sabit bir yapıya monte edilir ve uygulanan torku ölçerler. Milleri dönmez sadece mikron mertebesinde burulma gerçekleşir. Montaj hattı uygulamaları, sürekli tork izleme ve kalibrasyon testlerinde kullanılır.
Tork Sensörlerinin Çalışma Prensibi
Tork sensörleri genellikle strain gage teknolojisi kullanılarak üretilir. Bir tork uygulandığında, sensör içindeki strain gage’ler gerilir. Bu gerilme, elektriksel direncin değişmesine neden olur ve bu değişiklik tork miktarını ölçmek için elektrik sinyaline dönüştürülür.
Teorik Hesaplamalar
Tork, bir nesnenin dönme eğilimini ifade eder ve şu faktörlere bağlıdır: =⋅⋅sin()τ=r⋅F⋅sin(θ)
- : Döner nokta ile kuvvet uygulama noktası arasındaki mesafe.
- : Nesneye etki eden kuvvet.
- : Kuvvet vektörü ile kol arasındaki açıdır. Genellikle 90° olur ve sin(90)=1sin(90)=1.
Bir kapıyı açmayı düşünün. Menteşelere yakınsanız, daha fazla kuvvet gerekir. Ancak kolu kullanırsanız, daha az kuvvetle kapıyı açabilirsiniz.
Tork Sensörlerinin Faydaları ve Kullanım Alanları
Tork sensörleri, çeşitli endüstriyel uygulamalarda birçok fayda sağlar. Örneğin:
- Makinelerin performansını izler ve bakımını planlar.
- Güç aktarımını izleyerek enerji verimliliğini artırır.
- Otomotivde motor performansını optimize eder.
- Havacılıkta motor testlerinde ve uçak sistemlerinde kullanılır.
Tork sensörlerimiz ile ilgili bilgi almak için ürün sayfamızı ziyaret edebilirsiniz.
Çalışma prensibi: burulmadan elektriksel sinyale
Tork sensörlerinin büyük bölümü, ölçüm gövdesinde oluşan çok küçük burulma deformasyonunu esas alır. Gövde üzerine yerleştirilen gerinim ölçerler bu deformasyonla birlikte direnç değiştirir; genellikle tam köprü bağlantısı kullanılarak sıcaklık etkileri büyük ölçüde dengelenir ve çıkışta torkla orantılı bir gerilim elde edilir.
Dönen millerde sinyalin sabit tarafa aktarılması ayrı bir tasarım sorunudur. Modern dinamik tork sensörlerinde bu aktarım genellikle temassız (indüktif veya telemetrik) yöntemlerle yapılır; böylece bilezik-fırça aşınması ve buna bağlı gürültü ortadan kalkar.
Seçim kriterleri
- Ölçüm aralığı: beklenen en yüksek tork değeri kapsanmalı; ancak aşırı geniş aralık, düşük torklarda çözünürlük kaybına yol açar.
- Devir sınırı: dinamik sensörlerde izin verilen azami devir, uygulamanın çalışma devrini karşılamalıdır.
- Dinamik davranış: hızlı değişen torklarda sensörün kendi doğal frekansı ölçümü sınırlayabilir.
- Aşırı yük dayanımı: kalkış ve ani duruş momentleri, nominal değerin üzerine çıkabilir.
- Ortam koşulları: sıcaklık, nem, titreşim ve koruma sınıfı ihtiyacı.
Kalibrasyon ve doğrulama
Tork sensörü bir ölçüm cihazıdır; kalibrasyonu olmadan verdiği sayı bir gösterge değerinden ibarettir. Kalibrasyon, bilinen referans torklar uygulanarak sensör çıkışının izlenebilir bir standarda bağlanması işlemidir.
Kullanım sırasında düzenli sıfır kontrolü, sürüklenmeyi erken yakalamanın en pratik yoludur: sistem yüksüzken okunan değerin zamanla değişip değişmediği izlenir. Kalibrasyon aralığı; kullanım yoğunluğuna, ortam koşullarına ve uygulanan kalite standardının gerektirdiği periyoda göre belirlenir.
Montaj hataları ve etkileri
Tork sensörünün ölçüm doğruluğu, katalog değerinden çok montaj kalitesine bağlıdır. En sık karşılaşılan üç hata; eksenel kaçıklık, açısal kaçıklık ve sensöre binen yan yüklerdir.
Kaçıklık, sensör gövdesine tork dışında eğilme momenti bindirir. İyi tasarlanmış bir sensör bu bileşeni büyük ölçüde reddeder, ancak sınırsız değildir. Katalogdaki yan yük ve eğilme momenti sınırları aşıldığında ölçüm hatası, kalıcı deformasyon ve sensör hasarı görülebilir. Uygun kaplin seçimi bu riski büyük ölçüde ortadan kaldırır.
Ölçüm zincirinin tamamını düşünün
Bir tork ölçümünde nihai belirsizlik yalnız sensörden gelmez. Sinyal koşullandırıcının kazanç doğruluğu, veri toplama kartının çözünürlüğü ve kablolamanın gürültü bağışıklığı sonuca eklenir.
Pratik yaklaşım, zincirdeki en zayıf halkayı bulup önce onu iyileştirmektir. Çok hassas bir sensörü düşük çözünürlüklü bir kartla okumak, sensörün getirdiği üstünlüğü kullanmadan bırakır.
Sık sorulan sorular
- Statik sensörle dönen mil ölçülebilir mi? Hayır; statik sensör dönmeye uygun değildir, dönen uygulamada dinamik tip gerekir.
- Devir bilgisi sensörden alınabilir mi? Birçok dinamik tork sensöründe entegre devir çıkışı bulunur; yoksa ayrı bir devir sensörü gerekir.
- Ölçüm aralığının çok üstünde bir tork uygulanırsa ne olur? Aşırı yük sınırına kadar kalıcı hasar beklenmez; sınırın ötesinde sensör kalibrasyonunu yitirebilir.
- Kalibrasyon ne sıklıkta yapılmalı? Kullanım yoğunluğuna ve uygulanan kalite standardına göre belirlenir; kritik uygulamalarda yıllık periyot yaygındır.
