OFV-5000 Modüler Lazerli Titreşim Ölçer

Name: OFV-5000 Modüler Lazerli Titreşim Ölçer
SKU: 22331

Stokta

Temassız Vibrasyon Ölçümü

OFV-5000 Modüler Vibrometre, müşteri ve uygulamaya özel konfigürasyonlara izin verir. Özel ölçüm görevinize en uygun olan farklı sensör kafaları arasından seçim yapıp ve titreşimsel yer değiştirme, hız ve ivme değerlerinden istediğiniz büyüklükte çıktı alabilirsiniz.

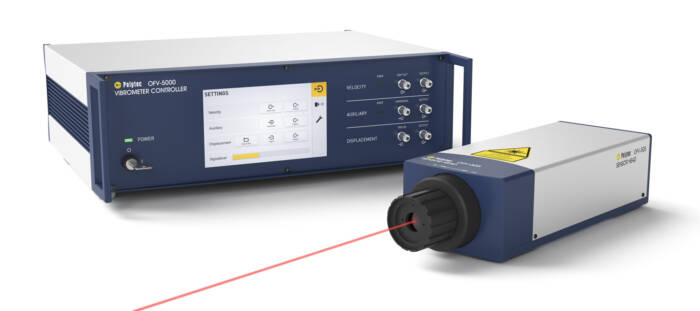

OFV-5000 kontrolcü modüler vibrometrenin çekirdeğidir. Sensör kafasının sinyallerini gerçek zamanlı olarak çözer. Bu sayede, DC ila 24 MHz frekans aralığında, ± 25 m / s’ye kadar titreşim hızlarını ve 0,1 pm’ye kadar yer değiştirme çözünürlüklerini kapsayan, titreşim yer değiştirme, ivme ve hız ölçümlerini yapabilirsiniz.

Stok kodu: 22331 Kategoriler: Lazer Vibrometreler, Tek Nokta Lazer Vibrometre Etiketler: portatif lazerli vibrasyon ölçümü, Lazer ile Vibrasyon Ölçümü, Lazerli Vibrometre, Polytec

Modüler Lazerli Titreşim Ölçer…

Çok yönlü optik titreşim analizi

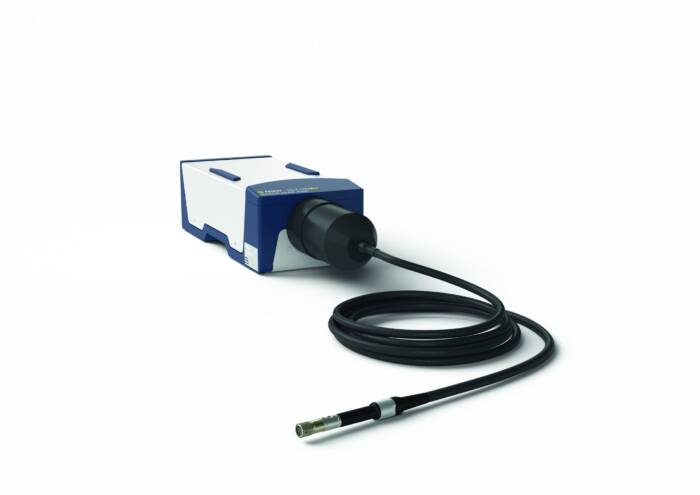

Uygulamanıza bağlı olarak çeşitli sensör kafaları arasından seçim yapılabilir. OFV-505 Sensör Kafası size mükemmel sinyal kalitesi ve otomatik ve uzaktan odaklama sağlar. OFV-534 Kompakt Sensör Kafası, opsiyonel kamerası ve mikroskop lensleri ile dikkat çekmektedir. OFV-551/552 Fiber Optik Sensör Kafaları, sınırlı erişime sahip alanlarda (1,4 mm’ye kadar fiber prob çapı) ölçüm yapar ve hatta iki fiber probla bağıl hareketleri ölçebilir.

OFV-5000 Xtra Lazer Vibrometrenin yenilikçi Xtra teknolojisi, karanlık, biyolojik, hareketli veya dönen nesneler üzerinde bile ölçüm yapılmasını sağlar – ve potansiyelini özellikle daha uzak ölçüm mesafelerinde ve ± 25 m/s’ye kadar daha yüksek hızlarda gösterir.

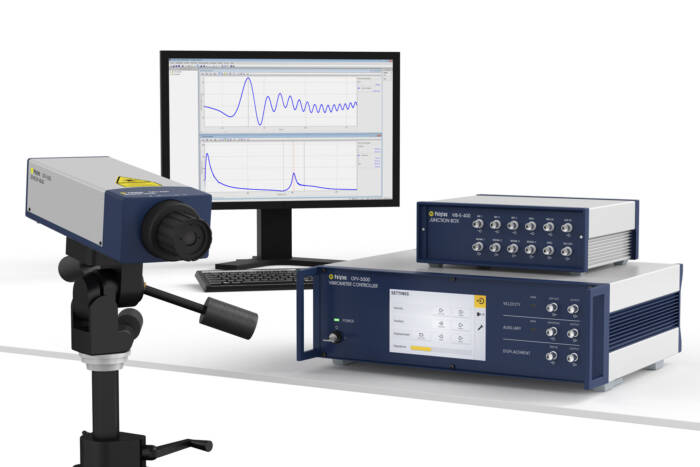

Bu lazer vibrometre sistemi birkaç dakika içinde kullanıma hazırdır. Opsiyonel VibSoft veri toplama ve değerlendirme yazılımı, cihazı etkili ve kullanışlı bir veri analizi sistemine dönüştürür.

Ek bilgi

Genel Özellikler

Ürün Ailesi	Lazer Vibrometreler
OFV-5000 Model	OFV-5000 Modüler Lazerli Vibrasyon Ölçüm Sistemi (10 m/s) \| OFV-5000-S Yüksek Hızlı Modüler Lazerli Vibrasyon Ölçüm Sistemi (20 m/s)
Vibrasyon Hızı Ölçüm Aralığı	10 mm/s \| 20 mm/s \| 50 mm/s \| 100 mm/s \| 200 mm/s \| 500 mm/s \| 1000 mm/s \| 2000 mm/s
İvmeölçer Ölçüm Aralığı	± 0.5 g \| ± 1 g \| ± 2 g \| ± 5 g \| ± 10 g \| ± 20 g \| ± 50 g \| ± 100 g \| ± 200 g \| ± 500 g \| ± 1000 g \| ± 2000 g \| ± 5000 g \| ± 10000 g
Deplasman Ölçüm Aralığı	0.0005 mm \| 0.001 mm \| 0.002 mm \| 0.005 mm \| 0.01 mm \| 0.02 mm \| 0.05 mm \| 0.1 mm \| 0.2 mm \| 0.5 mm \| 1 mm \| 2 mm \| 5 mm \| 10 mm \| 20 mm \| 50 mm
Gösterge	5“ renkli dokunmatik ekran

Analog Dijital Dönüştürücü Özellikleri

Frekans Bant Genişliği	25 kHz \| 100 kHz

Optik Özellikler

Lazer Tipi	Helium Neon (HeNe)
Lazer Sınıfı	Class 2, < 1mW çıkış gücü
Lazer Dalgaboyu	633 nm, görülebilir kırmızı lazer ışını
Focus	Manuel Odaklama \| Otomatik Odaklama \| Uzaktan Odaklama
Minimum Vuruş Mesafesi	355 mm
Maksimum Vuruş Mesafesi	30 mt (ölçülen objenin yüzey durumuna bağlıdır)
Çıkış Işın Çapı (1/e²)	12.2 mm
Maksimum Görünürlük	x = 463 mm + n · 138 mm, n = 0, 1, 2, 3, …

Çalışma Mesafesi & Lazer Spot Boyu

Vuruş mesafesi [mm]	355 \| 463 \| 1015 \| 1992 \| 5028 \| 9996 \| 20070 \| 30006
Lazer spot çapı [µm]	23 \| 30 \| 69 \| 138 \| 349 \| 699 \| 1415 \| 2139
Lazer alan derinliği [mm]	±0.6 \| ±1.1 \| ±5.9 \| ±24 \| ±152 \| ±606 \| ±2485 \| ±5676

Mekaniksel Özellikler

IP Koruma Sınıfı	IP64
Boyutlar	344 mm x 124 mm x 87 mm
Ağırlık	3.1 kg

Çevresel

Çalışma Sıcaklığı	-10 °C — +65 °C
Saklama Sıcaklığı	-10 °C — +65 °C
Bağıl Nem	80%, yoğuşmasız

Güç Kaynağı

Besleme Gerilimi	11 V … 14.5 VDC

Teknik Döküman

Ürün Broşürü
