- Dijital sensör teknolojisinin yeni ve gelişmiş kullanımı.
- Eşsiz Veri Kalitesi: tam skalanın %0,01’ine kadar doğruluk
- Yüksek hız: Kanal başına 400Hz
- Mutlak ve diferansiyel ölçümler
- Tahliye (purge) ve yeniden sıfırlama (re-zero) için isteğe bağlı elektrikle çalışan valf
- Ethernet Üzerinden Güç – PoE
- IEEE 1588 PTPv2 zaman damgası
- 20 ila 90 C arasında termal kompanzasyon
- Kanal başına 24 bit ADC
- Ethernet (100Mbit TCP / UDP) ve CAN üzerinden çıkış
- Hızlı bağlantı için üst plakası opsiyonu
- Gömülü web sunucusu ile Ethernet üzerinden tamamen yapılandırılabilir

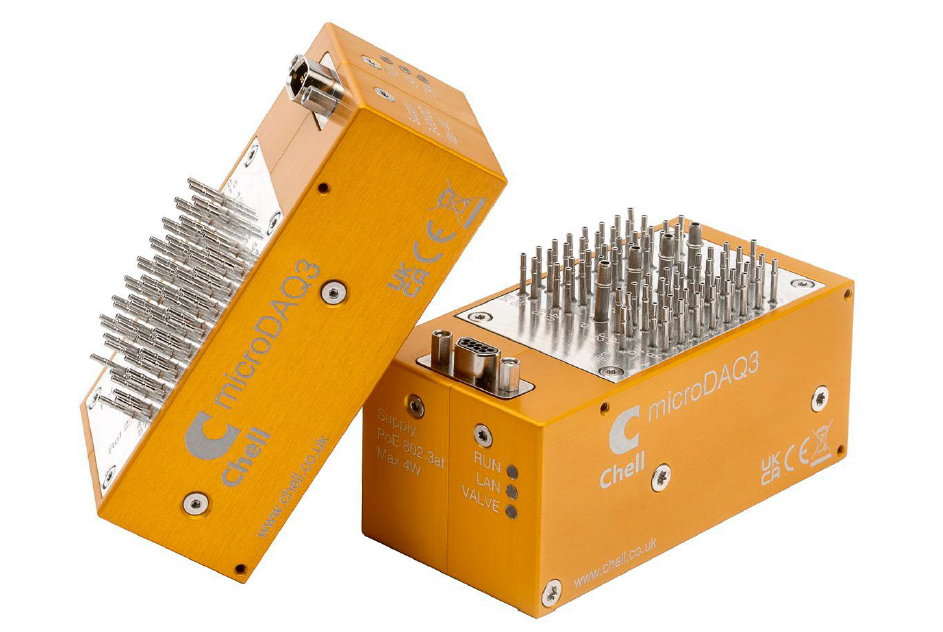

MicroDAQ3 64 Kanal Basınç Tarayıcı
Teslim Süresi : 8-10 Hafta
Stokta
Ek bilgi
| Genel Özellikler | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||
| Analog Dijital Dönüştürücü Özellikleri | ||||||||||||||||||||
|
||||||||||||||||||||
| Haberleşme Arabirimi | ||||||||||||||||||||
|
||||||||||||||||||||
| Mekaniksel Özellikler | ||||||||||||||||||||
|
||||||||||||||||||||
| Çevresel | ||||||||||||||||||||
|
||||||||||||||||||||
| Performans | ||||||||||||||||||||
|
||||||||||||||||||||
| Güç Kaynağı | ||||||||||||||||||||
|
||||||||||||||||||||
| Devamı | ||||||||||||||||||||
|
||||||||||||||||||||
Chell MicroDAQ3, çok kanallı basınç tarayıcı teknolojisinde bugün için ulaşılan en son noktadır.
Yüksek hassasiyetli dijital sensörlerin gelişmiş bir işlemci tasarımıyla birlikte kullanılması, piyasadaki en doğru ve en çok yönlü basınç tarayıcısının geliştirilmesini sağlamıştır.
MicroDAQ3, kanal başına 400Hz’e kadar hızlarda Ethernet, CAN, IENA ve EtherCAT (bkz. MicroCAT3) üzerinden diferansiyel veya sıcaklık kompanzasyonu yapılmış şekilde mühendislik birimine dönüştürülmüş basınç verilerini sağlar.
MicroDAQ3, tarayıcıya bir boşaltma (ourge) ve yeniden sıfırlama (re-zero) olanağı sağlayan elektrikle çalışan bir valf seçeneği sunar. Valf uzun yıllardır geliştirilmektedir ve güvenilirliği sağlamak için hassas konum ölçümü ve akım izleme özelliklerine sahiptir.
MicroDAQ3 aynı zamanda elektrikle çalışan valf ile donatılmış olsa bile piyasadaki en küçük dijital basınç tarayıcısıdır. Valfsiz seçenek, tahliye gerekmediğinde kullanıcıya boyutta daha fazla küçülme sağlar.
MicroDAQ3, biri basınç diğeri sıcaklık için olmak üzere port başına iki adet 24 bit ADC ile birleştirilmiş yüksek hassasiyetli transdüserler kullanır. Bu hassas sıcaklık ölçümü, MicroDAQ3’ün geniş çalışma aralığı boyunca termal etkileri neredeyse tamamen telafi etmesini sağlar. MicroDAQ3, Chell’in MicroDaq ve nanoDaq serisi ile geliştirdiği gömülü web sunucusu, IEEE 1588 PTP zaman damgası, Ethernet üzerinden güç, CAN, donanım tetikleyici ve EtherCAT (bkz. MicroCAT3) gibi tüm teknolojilerden yararlanır.
MicroDAQ3 Doğruluğu – Metroloji Açısından Yaklaşım
MicroDAQ3’ün performansı ve esnekliği, doğruluğunu belirlemek için farklı bir yaklaşım gerektirir. Tüm basınç tarayıcılarında, standart sapmayı veya ölçülen verilerin dağılımını büyük ölçüde etkilediğinden, başlangıç doğruluğu rakamı veri toplama hızının (ve dolayısıyla kullanılan ortalama değerin) bir fonksiyonudur. Aşağıdaki tabloda MicroDAQ3’ün çeşitli hızlardaki çözünürlüğü, standart sapması ve hatası detaylandırılarak kullanıcının kendi uygulamasındaki performansı belirlemesi sağlanmıştır. Hata, geleneksel 2xSigma değeri (verilerin %95’i) ve ayrıca ölçüm belirsizliği olarak listelenmiştir. Ölçüm belirsizliği aşağıdaki ek hata kaynaklarını dikkate alır:
– Üretimde kullanılan Chell kalibrasyon standartlarının belirsizliği
– 0’dan 90°C’ye kadar termal hatalar
– 12 ay boyunca sürüklenme hataları
| Diferansiyel | Çıkış | Ölçüm | Standart | 2 Sigma (95%) | Ölçüm Belirsizliği | |||
| Aralık (+/-)* | Çözünürlük (Pa) | Hızı | Sapma (Pa) | ±Pa | %FS | ±Pa | %FS | |
| 1 kPa | 4″ su | 0.03 | 10 Hz | 0.91 | 1.82 | 0.2% | 3.8 | 0.4% |
| 50 Hz | 1.5 | 3.0 | 0.3% | 4.7 | 0.5% | |||
| 400 Hz | 3.5 | 7.0 | 0.7% | 8.5 | 0.9% | |||
| 2,5 kPa | 10″ su | 0.08 | 10 Hz | 0.91 | 1.82 | 0.07% | 3.8 | 0.15% |
| 50 Hz | 1.5 | 3.0 | 0.12% | 4.7 | 0.2% | |||
| 400 Hz | 3.5 | 7.0 | 0.3% | 8.5 | 0.4% | |||
| 5 kPa | 20″ su | 0.15 | 10 Hz | 0.91 | 1.82 | 0.04% | 3.8 | 0.08% |
| 50 Hz | 1.5 | 3.0 | 0.06% | 4.7 | 0.1% | |||
| 400 Hz | 3.5 | 7.0 | 0.15% | 8.5 | 0.2% | |||
| 7 kPa | 1 psi | 0.21 | 10 Hz | 1.1 | 2.26 | 0.03% | 4.2 | 0.06% |
| 50 Hz | 1.6 | 3.2 | 0.05% | 4.7 | 0.07% | |||
| 400 Hz | 3.5 | 7.0 | 0.1% | 8.9 | 0.13% | |||
| 10 kPa | 1,5 psi | 0.31 | 10 Hz | 1.25 | 2.5 | 0.03% | 4.3 | 0.04% |
| 50 Hz | 1.7 | 3.5 | 0.04% | 4.8 | 0.05% | |||
| 400 Hz | 3.7 | 7.4 | 0.07% | 9.0 | 0.09% | |||
| 17 kPa | 2,5 psi | 0.52 | 10 Hz | 1.5 | 3.0 | 0.02% | 4.5 | 0.03% |
| 50 Hz | 2.0 | 4.0 | 0.02% | 5.0 | 0.03% | |||
| 400 Hz | 4.0 | 8.0 | 0.05% | 10 | 0.06% | |||
| 35 kPa | 5 psi | 1 | 10 Hz | 2.01 | 4.02 | 0.01% | 5.3 | 0.02% |
| 50 Hz | 2.85 | 5.7 | 0.02% | 5.93 | 0.02% | |||
| 400 Hz | 5.5 | 11 | 0.03% | 11.23 | 0.03% | |||
| 55 kPa | 8 psi | 1.7 | 10 Hz | 1.71 | 3.42 | 0.01% | 5.5 | 0.02% |
| 50 Hz | 2.42 | 4.84 | 0.01% | 6.15 | 0.02% | |||
| 400 Hz | 4.68 | 9.36 | 0.03% | 11.65 | 0.03% | |||
| -83 kPa | -12 ila | 3.15 | 10 Hz | 3.0 | 6.0 | <0.01% | 15 | 0.01% |
| 103 kPa’ya kadar | 15 psi | 50 Hz | 5.0 | 10.0 | 0.01% | 20 | 0.02% | |
| 400 Hz | 13.0 | 26.0 | 0.025% | 30 | 0.03% | |||
| -83 kPa | -12 ila | 6.3 | 10 Hz | 5 | 10 | <0.01% | 18 | 0.01% |
| 207 kPa | 30 psi | 50 Hz | 7.0 | 14.0 | 0.01% | 25 | 0.01% | |
| 400 Hz | 14.0 | 28.0 | 0.01% | 35 | 0.01% | |||
| -83 kPa | -12 ila | 9.5 | 10 Hz | 9.0 | 18.0 | <0.01% | 24 | 0.01% |
| 300 kPa | 43,5 psi | 50 Hz | 14.0 | 28.0 | 0.01% | 35 | 0.01% | |
| 400 Hz | 18.0 | 36.0 | 0.01% | 50 | 0.02% | |||
| * Diferansiyel aralık 1 barlık bir referansı varsayar | ||||||||
MicroDAQ3 – Mutlak Aralıklar
| Mutlak | Çıkış | Ölçüm | Standart | 2 Sigma Hatası (%95) | Ölçüm Belirsizliği | |||
| Range | Çözünürlük (Pa) | Hızı | Sapma (Pa) | ±Pa | %FS | ±Pa | %FS | |
| 15 ila
115 kPa |
2.2 psia ila
16.8 psia |
1.5 | 10 Hz | 1.13 | 10 | 0.01% | 20 | 0.02% |
| 50 Hz | 2.5 | 13 | 0.01% | 25 | 0.02% | |||
| 400 Hz | 4.0 | 16 | 0.02% | 30 | 0.03% | |||
| Genişletilmiş aralık (55 kPa’da kalibre edilmiş tarayıcılar için) | ||||||||
| 13.0 ila
160 kPa |
1.885 psia
23.2’ye psia |
2.24 | 10 Hz | 1.6 | 12 | 0.01% | 20 | 0.01% |
| 50 Hz | 3.2 | 14 | 0.01% | 25 | 0.02% | |||
| 400 Hz | 5.0 | 18 | 0.01% | 30 | 0.02% | |||
| 15 psid tarayıcılar için mutlak aralık | ||||||||
| 15.0 ila
206 kPa |
2.2 psia ila
29.9 psia |
2.9 | 10 Hz | 3.5 | 7 | <0.01% | 26 | 0.01% |
| 50 Hz | 6 | 12 | <0.01% | 30 | 0.01% | |||
| 400 Hz | 13 | 26 | 0.01% | 40 | 0.02% | |||
| 30 ve 45 psid tarayıcılar için mutlak aralık | ||||||||
| 0 ila
400 kPa |
0 psia ila
58.01 psia |
6.1 | 10 Hz | 6 | 12 | <0.01% | 30 | 0.01% |
| 50 Hz | 12 | 20 | <0.01% | 35 | 0.01% | |||
| 400 Hz | 20 | 40 | 0.01% | 40 | 0.01% | |||
Tahliye Vanası

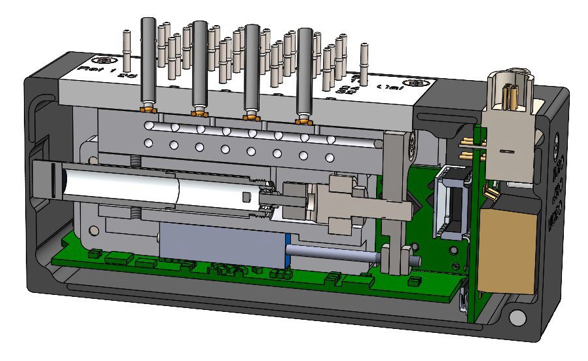

Tarayıcıya pnömatik basınç sağlama ihtiyacını ortadan kaldırmak için yeni valf, hassas yüksek torklu bir motor ve dişli kutusu tarafından elektrikle tahrik edilmektedir. Güvenilir ve tekrarlanabilir performans sağlamak için valfin konumunu (5 µm’ye kadar) ve motor tarafından tüketilen akımı sürekli olarak izlenmektedir.
Vana 10.000 çevrime kadar titizlikle test edilmiştir ve gerekli bakımın planlanabilmesi için bir çevrim sayısına sahiptir.
Valften geçen tahliye akışı bir basınç aralığında karakterize edilmiştir ve rakiplerde sunulan tarayıcılardan daha fazla akış sağlar
Dijital Dönüştürücüler – Veri kalitesinde bir devrim
MicroDAQ3’te kullanılan dijital transdüserler benzersiz veri kalitesi sağlar. Her bir transdüser için basınç ve sıcaklık çıkışı tescilli termal kompanzasyon rutinimizle işlendiğinde, sonuçlar basınç tarayıcıları için yeni bir standart oluşturmakta ve MicroDAQ2 ürün yelpazesine göre önemli bir gelişme sağlamaktadır.
Yandaki histogram, geleneksel transdüserler kullanan dijital termal kompanzasyonlu bir tarayıcı içeren bir MicroDAQ2’den alınan verilerle 15 psid MicroDAQ3’ün karşılaştırılmasını göstermektedir. MicroDAQ3, on-line kalibrasyonla kullanıldıklarında bile geleneksel kompanzasyonlu tarayıcılardan daha üstün veriler üretir!
Bu performans, on-line kalibrasyon ihtiyacını ortadan kaldırır ve çoğu durumda, sıfırlama (re-zero) ihtiyacını da ortadan kaldırır.
